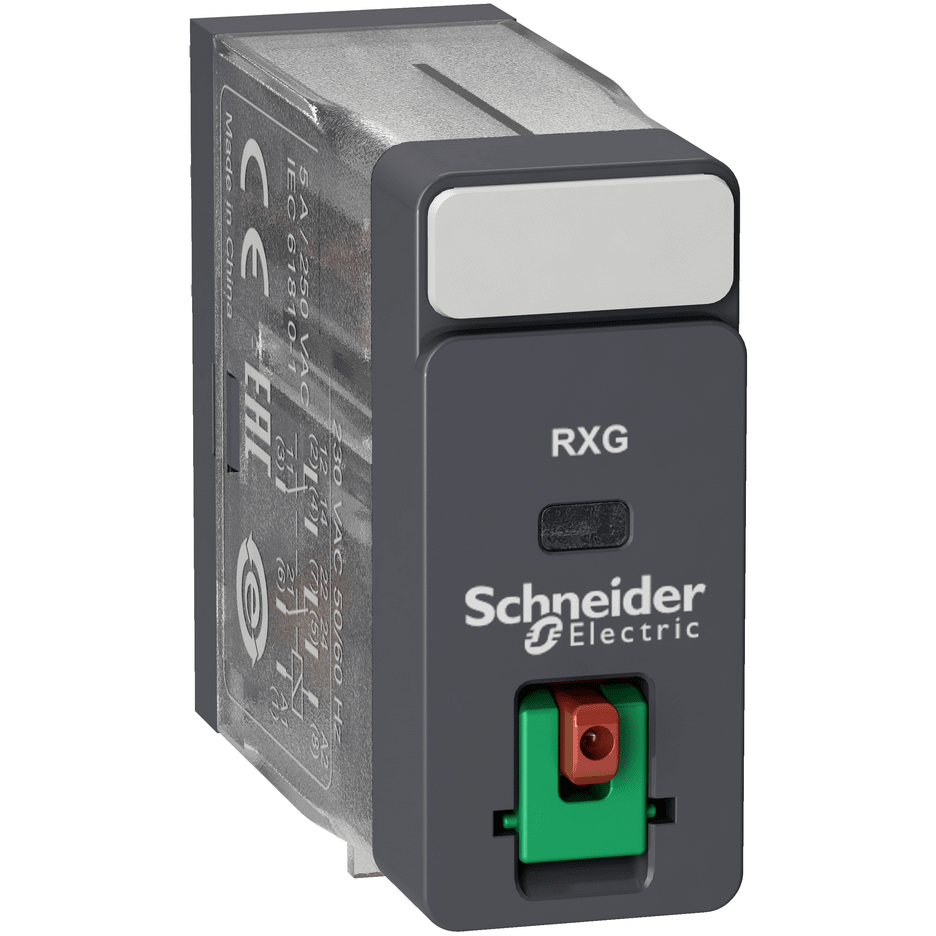

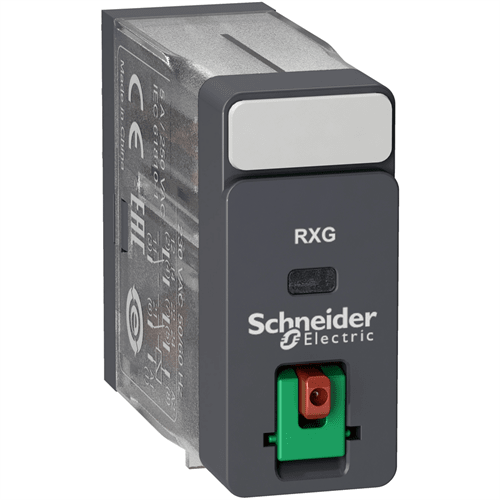

Реле управления - Harmony RXG - 2CO стандарт - 230V AC - 5A - без LED RXG21P7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,89 см
Длина 1 упаковки: 3,452 см
Вес 1 упаковки: 20,1 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/ч 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: МЭК 61810-2, . 14
Сертификация изделия: UL, CSA, EAC, CE, DNV-GL
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
RXG
Тип управления: Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для сожжр: -40 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм 5 , n амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В изм. 3000 В переменный ток между полюсами с базовая изоляция изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500
серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности:B10d = 100000
Максимальная коммутационная способность: 1250 ВА
Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска
Порог напряжения отпуска использование: 20 %
Значение крутящего момента: 0,8 Н.м
Сопротивление катушки: 23500 Ом +/- 15 %
Среднее потребление в ВА: 0,82·А 60 Гц
