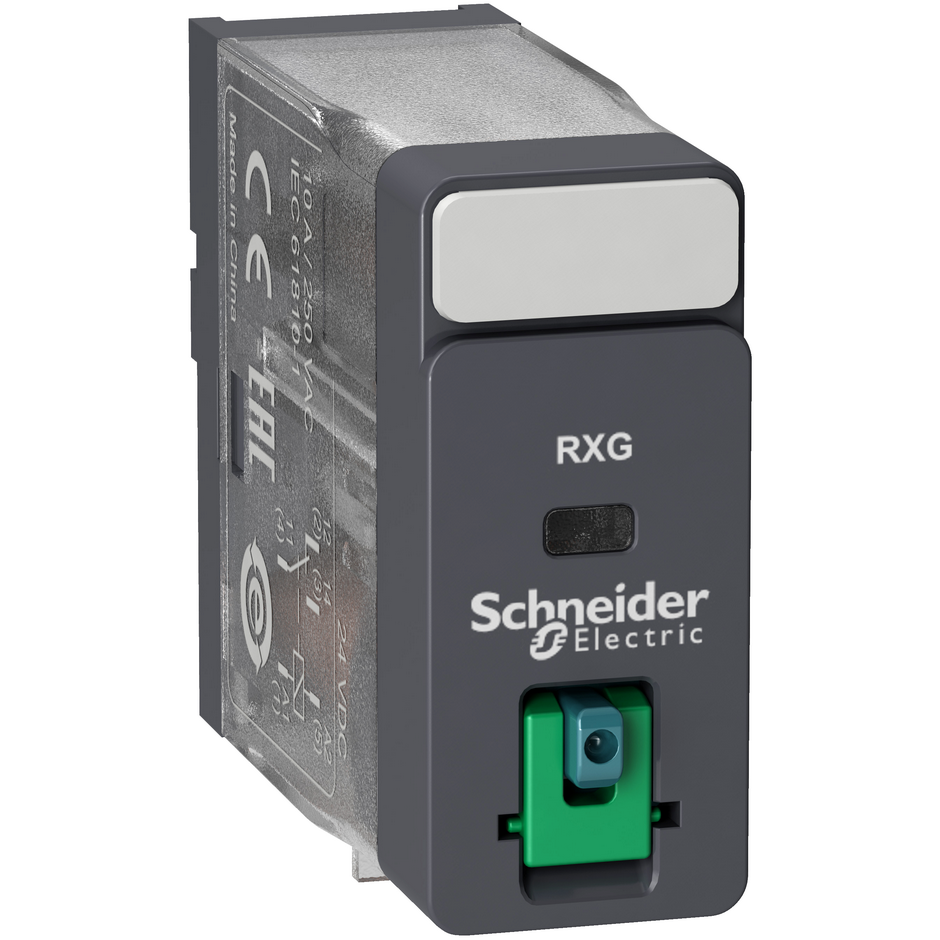

Реле управления - Harmony RXG - 1CO стандарт - 24V DC - 10A - без LED RXG11BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,45 см
Длина 1 упаковки: 8,6 см. Вес 1 упаковки: 226 г. Минимальное искажение ширины импульса: IP40. 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с UL<1/1 Стандарты: CSA C22.2 508
Сертификация изделия: CSA, CE, EAC, UL, DNV-GL
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
RXG
Тип управления: Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для сожжр: -40 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм 5 , n амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 1 переключающий контакт
Ток нагрузки: 10 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 Вт постоянный Отсутствует
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой и Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 10 А в -40…55 C
Материал контакта: Серебряный сплав (AgSnO2In2O3)<0/0 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное реле
Интегральное время B10d = 100000
Максимальная коммутационная способность: 2500 ВА
Минимальная коммутационная способность: 500 мВт на 100 мА,5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 Н.м
Сопротивление катушки: %-10
