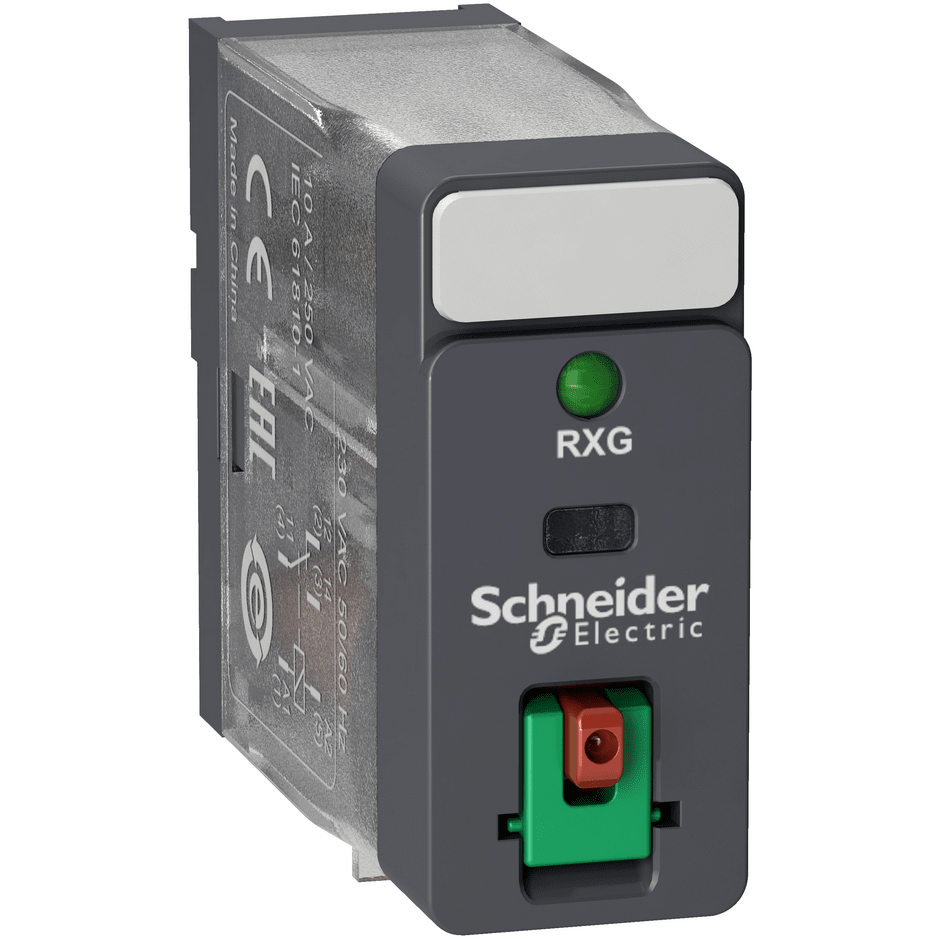

Реле управления - Harmony RXG - 1CO стандарт - 230V AC - 10A - без LED RXG12P7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,016 см<0/0 Длина 1 упаковки: 4,064 см. Вес 1 упаковки: 18,144 г. Гарантия: 18 месяцев. [Ie] номинальный рабочий ток: 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с МЭК, 10 А на 250 В (AC) > 8 C22.2 № 14, UL 508
Сертификация изделия: CSA, EAC, UL, CE, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,5 см
Ширина 2 упаковки: 9,1 см
Вес 2 упаковки: 229 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина> 3 упаковки 4,81 кг
Степень загрязнения: 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип кер сигнализация: Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для нормально 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn,0 аплитуда= +/- работает
Тип контакта и соединения: 1 переключающий контакт
Ток нагрузки: 10 А на 250 В переменный ток
[Uc] напряжение схемы управления: 230 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: З0/ нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция<0/0 Удароустойчивость: 0 Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 10 А в -40…55 C
Материал контакта:Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МЕ/ Стандартный
Название серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 25 500 мВт на 100 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 м3 . +/- 15 %
Среднее потребление в ВА: 0,82·А 60 Гц
