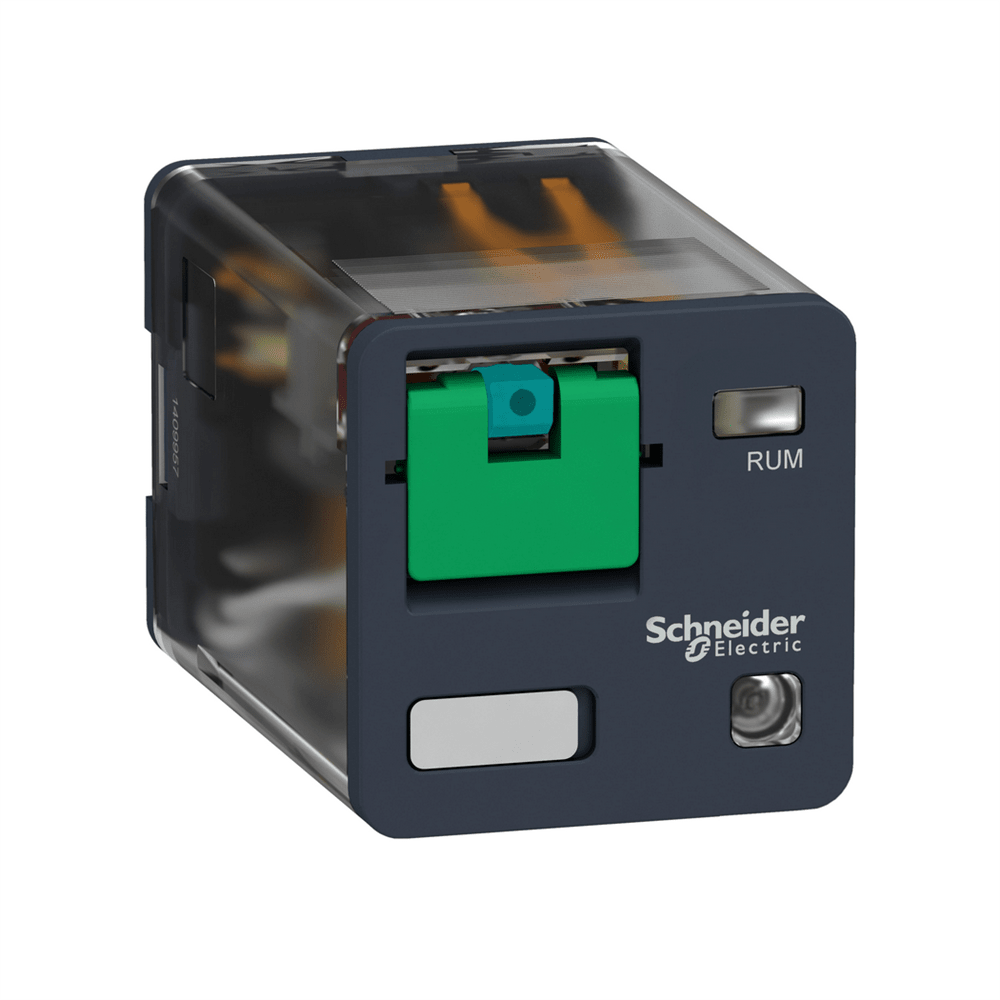

Реле универсальное с тремя переключающими контактами, 24 вольта постоянного тока, со светодиодной индикацией RUMC32BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,086 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,6 см
Длина 1 упаковки: 6,9 см
Вес 1 упаковки: 90 г
[Ui] номинальное напряжение изоляции: 250 В согласно МЭК, 300 В согласно CSA, 300 В согласно UL
[Uimp] номинальная импульсная выдерживаемая напр/s> [Ie] номинальный рабочий ток: 10 А на 277 В AC в соответствии с UL, 10 А на 30 В ПОСТОЯННЫЙ ТОК в соответствии с UL, 10 А на 277 В AC (одинаковая полярность) в соответствии с CSA, 10 А на 30 В ПОСТОЯННЫЙ ТОК в соответствии с CSA МЭК, 5 А на 28 В ПОСТОЯННЫЙ ТОКОМ (нормально закрытый) в соответствии с МЭК, 10 А на 250 В AC (нормально открытый) в соответствии с МЭК, 10 А на 28 В ПОСТОЯННЫЙ ТОЧ (нормально открытый) в соответствии с МЭК
Стандарты: МЭК 2,2. 508
Сертификация изделия: EAC, UL, CSA
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 4 см
Ширина 2 упаковки: 2, 2 см
Вес 2 упаковки: 964 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 60
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см3/6 Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40
Описание изделия: Полный комплект
Название устройства: RUM
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износо<0/00> окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 4 gn/-0 Гц)5 циклов не в операции
Тип контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: С
Рабочая скорость: <= 18000 циклов/ч Холостый 2 нагрузкой
Электрическая прочность изоляции: 1500 В переменный ток между контактами с микро выключением изоляция, 2500 В переменный ток между катушкой и контактом с усиленная изоляция, 2000 В переменный ток между полюсами с базовой изоляцией
Удароустойчивость: 10 МЭК 60068-2-27, 10 gn (продолжительность = 11 мс) для не работающего в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке:10 А в -40…55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс при номинальном напряжении
Название серии: Универсальный
Диапазон номинального рабочего напряжения:2.6. Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2500 ВА/280 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Цилиндрический
Уровень напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %
Время отпуска: 20 мс при номинальном напряжении
Среднее сопротивление катушки: 470 Ом на 20 C +/- 15 % нагрузка напряжение 0 10 А на 28 В постоянный ток
Среднее потребление катушки в Вт: 1,4 В
