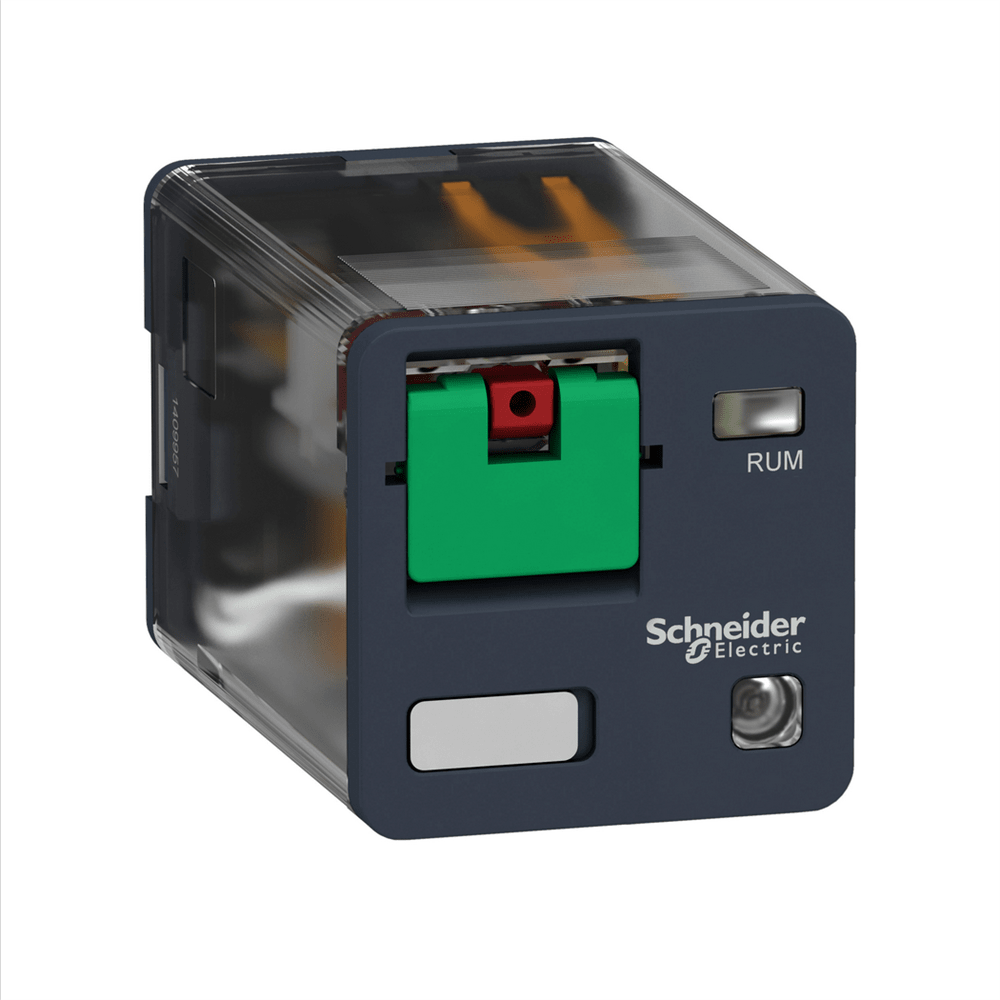

Реле универсальное с тремя переключающими контактами, 24 вольта переменного тока, со светодиодной индикацией RUMC32B7

Технические характеристики

Серия продукта: Электромеханическое реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,086 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,7 см
Длина 1 упаковки: 7,2 см
Вес 1 упаковки: 95,0 г
[Ui] номинальное напряжение изоляции: 250 В согласно МЭК, 300 В согласно CSA, 300 В согласно UL
[Uimp] номинальная импульсная выдерживаемая напр. µs)
[Ie] номинальный рабочий ток: 10 А на 277 В AC в соответствии с UL, 10 А на 30 В ПОСТОЯННЫЙ ТОЧЬ в соответствии с UL, 10 А на 277 В AC (одинаковая полярность) в соответствии с CSA, 10 А на 30 В ПОСТОЯН (нормально закрытый) в соответствии с МЭК, 5 А на 28 В ПОСТОЯННЫЙ ТОЧ (нормально закрытый) в соответствии с МЭК, 10 А на 250 В AC (нормально открытый) в соответствии с МЭК, 10 А на 28 В ПОСТОЯННЫЙ ТОЧ (нормально открытый) в соответствии с МЭК1-0 C22.2 № 14, UL 508
Сертификация изделия: EAC, CSA, UL
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 4,0 см< Длина 2 упаковки: 19,8 см
Вес 2 упаковки: 970,0 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 60
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Вес 3 упаковки: 6,267 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40
Описание изделия: Полный комплект
Название устройства: RUM
Тип кер износостойкость: 5000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм 1 gn, амплитуда = +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 24 В переменный ток 50/60 Гц
Светодиодный и 18000 циклов/ч Холостой ход, <= 1200 циклов/ч под нагрузкой
Электрическая прочность изоляции: 1500 В переменный ток между контактами с микровыключением изоляция, 2500 В переменный ток между катушкой и контактом с усиленной изоляцией,<2/0 Ударопрочность: 10 gn (длительность = 11 мс) для действия в соответствии с МЭК 60068-2-27, 10 gn (длительность = 11 мс) для не работающего в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке:10 А в -40…55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс при номинальном напряжении
Название серии: Универсальный
Диапазон номинального рабочего напряжения>2/6. надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2500 ВА/280 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Цилиндрический
Уровни теста: отпуск: >= 0.15 Uc переменный ток
Коэффициент использования: 20 %
Время отпуска: 20 мс при номинальном напряжении
Среднее сопротивление катушки: 72 Ом на 20 C +/- 15 %
Среднее потребление катушки в> ВА: нагрузка: 10 А на 250 В переменный ток, 10 А на 28 В постоянный ток
