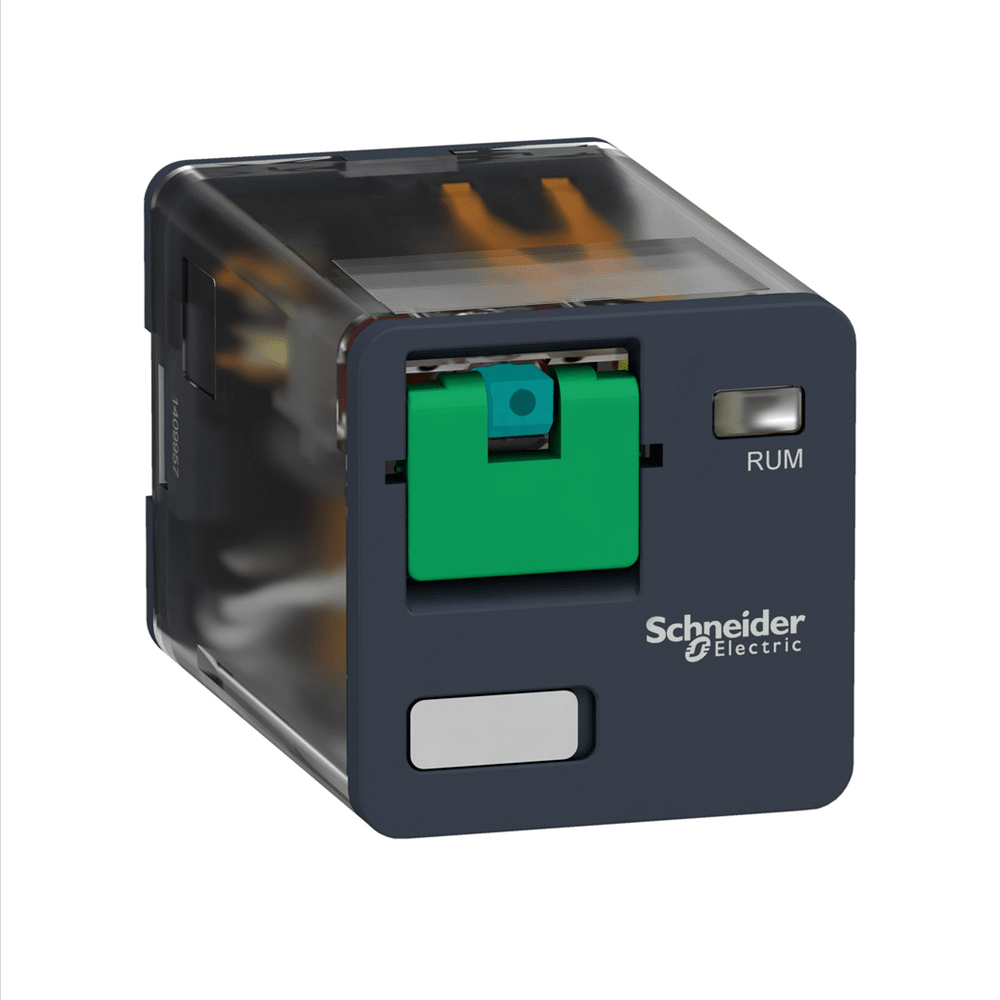

Реле универсальное с тремя переключающими контактами, 220 вольт постоянного тока RUMC31MD

Технические характеристики

Серия продукта: Электромеханическое реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,086 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,7 см
Длина 1 упаковки: 7,2 см
Вес 1 упаковки: 95 г
[Ui] номинальное напряжение изоляции: 250 В согласно МЭК, 300 В согласно CSA, 300 В согласно UL
[Uimp] номинальная импульсная выдерживаемая напр/s> [Ie] номинальный рабочий ток: 10 А на 277 В AC в соответствии с UL, 10 А на 30 В ПОСТОЯННЫЙ ТОК в соответствии с UL, 10 А на 277 В AC (одинаковая полярность) в соответствии с CSA, 10 А на 30 В ПОСТОЯННЫЙ ТОК в соответствии с CSA МЭК, 5 А на 28 В ПОСТОЯННЫЙ ТОК (нормально закрытый) в соответствии с МЭК, 10 А на 250 В AC (нормально открытый) в соответствии с МЭК, 10 А на 28 В ПОСТОЯННЫЙ ТОК (нормально открытый) в соответствии с МЭК
Стандарты: CSA C2, CSA C2. 61810-1
Сертификация изделия: CSA, UL, EAC
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 4 см
Ширина 2 упаковки: 2 упаковки: 19,8 см
Вес 2 упаковки: 988 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 60
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 4 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40
Описание изделия: Полный комплект
Название устройства: RUM
Тип управления: Кнопка проверки с возможностью блокировки 000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)4 цикл (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 220 В постоянный ток
Светодиодный индикатор состояния: Отсутствует0
Рабочая скорость: <= 1 1200 циклов/ч под нагрузкой
Электрическая прочность изоляции: 1500 В переменный ток между контактами с микро выключением изоляция, 2500 В переменный ток между катушкой и контактом с усиленная изоляция, 2000 В переменный ток между полюсами с базовой изоляцией< n/ мс) для в действии в соответствии с МЭК 60068-2-27, 10 gn (продолжительность = 11 мс) для не работающего в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке:10 А в -40… 55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс при номинальном напряжении
Название серии: Универсальный
Диапазон номинального рабочего напряжения: 176...242 В = 100000
Максимальная коммутационная способность: 2500 ВА/280 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Цилиндрический
Уровни теста: Уровень А групповой монтаж Uc постоянный ток
Коэффициент использования: 20 %
Время отпуска: 20 мс при номинальном напряжении
Среднее сопротивление катушки: 37000 Ом на 20 C +/- 15 % номинальная резистивная нагрузка: 10 А на 2 ток
Среднее потребление катушки в Вт: 1,4 В
