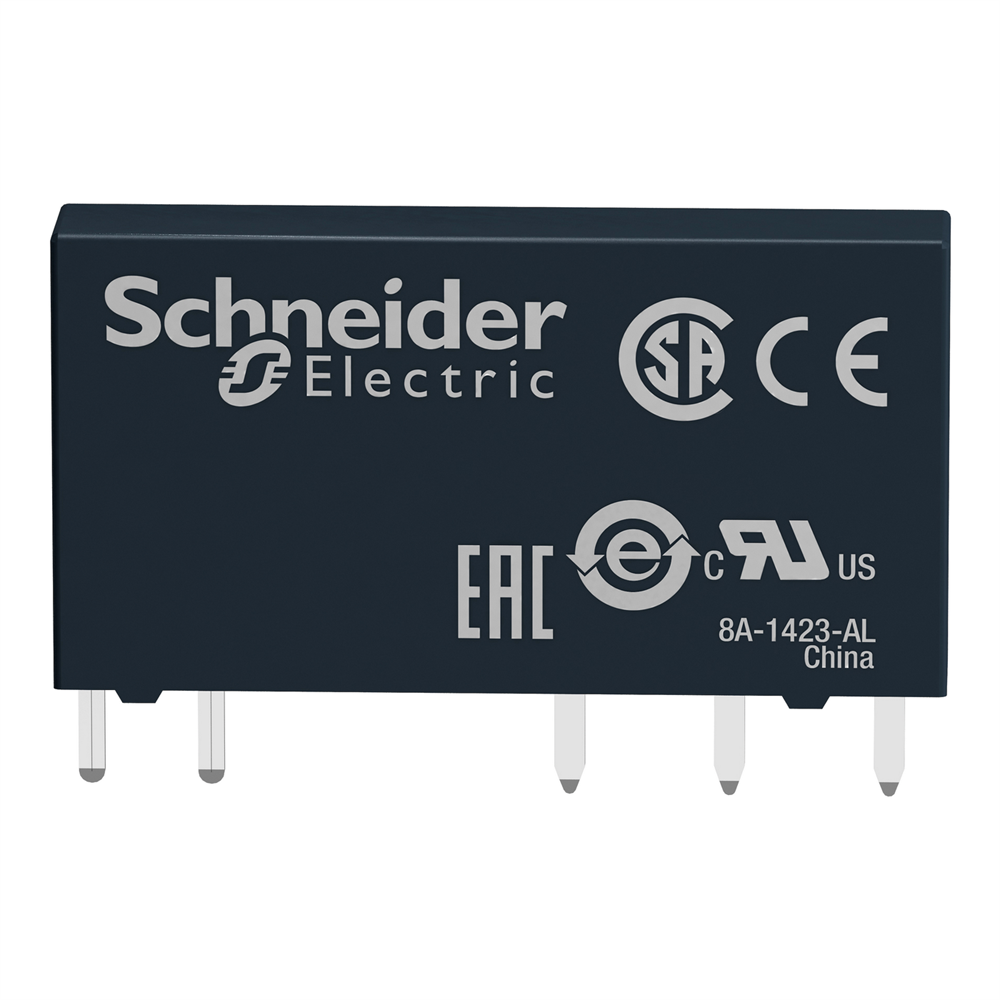

Реле серии RSL с одним переключающим контактом, ток 6 ампер, 24 вольта постоянного тока RSL1AB4BD

Технические характеристики

Серія продукту: Електромеханічні реле Harmony
Тип виробу або компоненту: Вставне реле
Маса нетто: 0,0054 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 0,500 см
Ширина 1 упаковки: 1,500 см
Довжина 1 упаковки: 2,800 см
Вага 1 упаковки: 5,000 г
Гарантія: 18 місяців
Монтажна опора: Гніздо або друкована плата
[Ui] номінальна напруга ізоляції: 250 В відповідно до МЕК, 277 В відповідно до cUL
[Uimp] номінальна імпульсна витримувана напру: 6 кВ відповідно до МЕК
[Ie] номінальний робочий струм: 6 А (AC-1/DC-1) відповідно до МЕК/UL
Стандарти: CSA C22.2 № 14, МЕК 61810-1, UL 508
Сертифікація виробу: CSA, UL, EAC
Робоче положення: Будь-яка позиція
Висота: 28 мм
Ширина: 5 мм
Тип 2 упаковки: BB1
Кількість одиниць у 2 упаковці: 10
Висота 2 упаковки: 0,700 см
Ширина 2 упаковки: 2,400 см
Довжина 2 упаковки: 30,500 см
Вага 2 упаковки: 71,000 г
Тип 3 упаковки: S01
Кількість одиниць у 3 упаковці: 500
Висота 3 упаковки: 15,000 см
Ширина 3 упаковки: 15,000 см
Довжина 3 упаковки: 40,000 см
Вага 3 упаковки: 3,913 кг
Глибина: 18,5 мм
Робоча температура навколишнього середови: -40…55 C
Ступінь захисту: IP40 відповідно до МЕК 60529
Опис виробу: Повний комплект
Назва пристрою: RSL
Тип керування: Без кнопки
Механічна зносостійкість: 10000000 циклів
Температура навколишнього повітря для збер: -40…70 C
Електрична зносостійкість: 60000 циклів, 6 А на 250 В, AC-1 перемикаючий контакт
Вібростійкість: +/- 1 мм (f= 10…55 Гц) відповідно до МЕК 60068-2-6
Тип контакту та з'єднання: 1 перемикаючий контакт
Струм навантаження: 6 А на 250 В змінний струм 0,5 мм монтажна відстань
[Uc] напруга схеми керування: 24 В постійний струм
Світлодіодний індикатор стану: Відсутній
Робоча швидкість: <= 360 циклів/год під навантаженням, <= 18000 циклів/год Холостий хід
Електрична міцність ізоляції: 1000 В змінний струм між контактами, 4000 В змінний струм між котушкою і контактом
Ударостійкість: 5 gn (тривалість = 11 мс) для не працює відповідно до МЕК 60068-2-27, 5 gn (тривалість = 11 мс) для в дії відповідно до МЕК 60068-2-27
[Ithe] умовний тепловий струм в оболонці: 6 А в -40…55 C
Робота контакту: Стандартний
Середній опір: 3390 Ом на 23 C +/- 15 %
Матеріал контакту: Срібний сплав (AgSnO2)
Опис клем ISO n°1: (11-12-14)OC, (A1-A2)CO
Мінімальний струм перемикання: 100 мА
Максимальна напруга перемикання: 277 В
Робочий час: 5 мс скидання, 12 мс
Назва серії: Інтерфейсне реле
Мінімальна напруга перемикання: 12 В
Діапазон номінальної робочої напруги: 18...33.6 В постійний струм
Показники надійності безпеки: B10d = 60000
Максимальна комутаційна здатність: 1500 ВА, 150 Вт
Мінімальна комутаційна здатність: 120 мВт
Форма контакту: Плоский ( типу фастон)
Рівні тесту: Рівень А груповий монтаж
Поріг напруги відпускання: >= 0.05 Uc
Cереднє споживання котушки: 0,17 В
