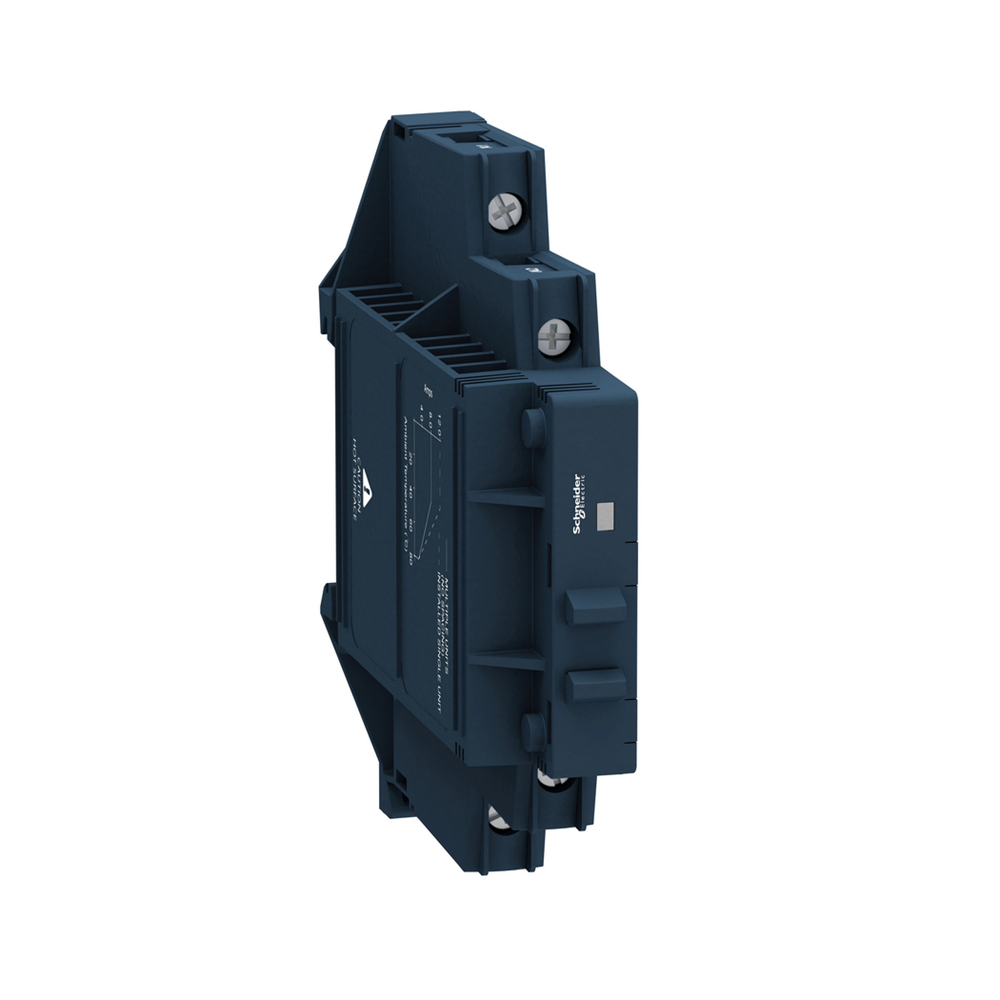

Реле полупроводниковое 1Ф, 6A, =24В/600В SSM1D212BD

Технические характеристики

Серия продукта: Harmony Твердотельные реле
Тип изделия или компонента: Твердотельное реле до 20 А
Масса нетто: 0,09 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0 упаковки 9,000 см
Длина 1 упаковки: 9,500 см
Вес 1 упаковки: 89,000 г
Монтажная опора: Симметричная DIN-рейка
[In] номинальный ток: 12 А
Клеммы подключения: Винтовые x1 мм0,0. (AWG 22...AWG 16) для входа, Винтовые зажимы: 1 x 0.3...1 x 2.5 мм кв, (AWG 22...AWG 14) для выхода Стандарты: МЭК 61000, МЭК 60950-1, МЭК 62314
90,3 мм
Ширина: 18 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 72
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки 7,197 кг
Глубина: 83,7 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -30… 80 C
Момент затяжки: 0,5...0,8 Н.м для входа, 0,5...0,8 Н.м для выхода
Огнестойкость: V0 в соответствии с UL 94
Степень защиты: IP20
Маркировка: CE
Название устройства: SSM
Местная (зеленый)
Температура окружающего воздуха для собер: -30… 100 C
Кратковременный ток: 100 А для 10 мс
Максимальное проседание напряжения: <0,5 В в открытом положении
Входящий ток: 9… 11 мА
Выходное напряжение: 1...60 В постоянный ток
Максимальный ток утечки: 0,1 мА в закрытом состоянии
Время реакции: 0.6 мс (включение), 0.3 мс (выключение)
Количество каналов: 1
Ток нагрузки 12 А
[Uc] напряжение схемы управления: 4...32 В постоянный ток
Электрическая прочность изоляции: 4 кВ постоянный ток для Вход/выход, 4 кВ постоянный ток для входа или выход на корпус
Максимальное напряжение переключения:> 1 постоянный 1000 МОм на 500 В постоянный ток
Минимальное напряжение переключения: 4 В постоянный ток включения
Сопротивление: 0,045 Ом в открытом положении
Количество фаз: 1 фаза
Режим коммутации вывода: Переключение
Тип полупроводникового выхода: Переключение постоянного тока, Выходной каскад
максимальная емкость: 10 пФ для Вход/выход
