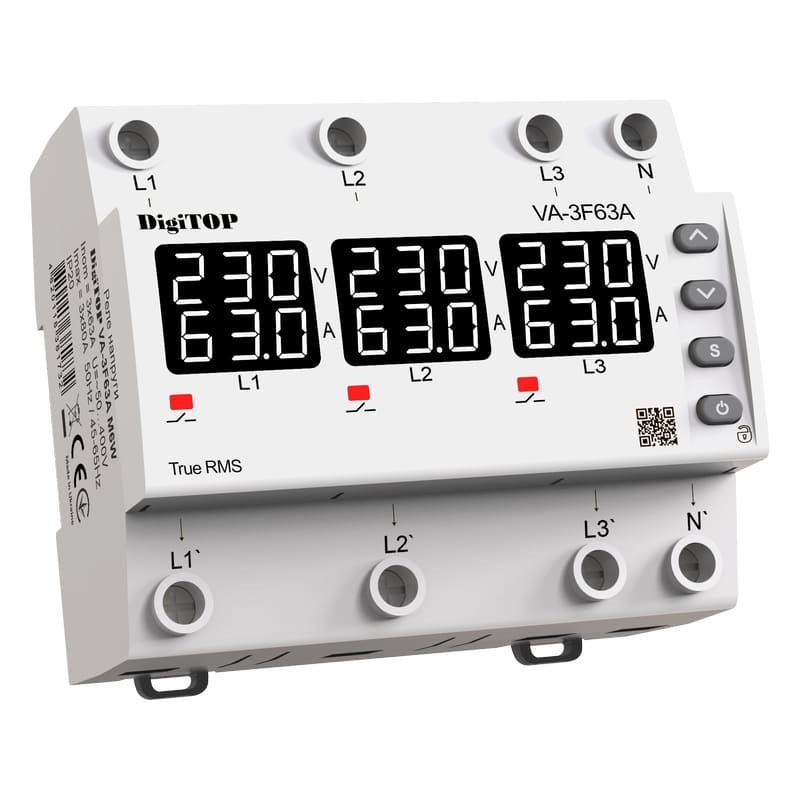

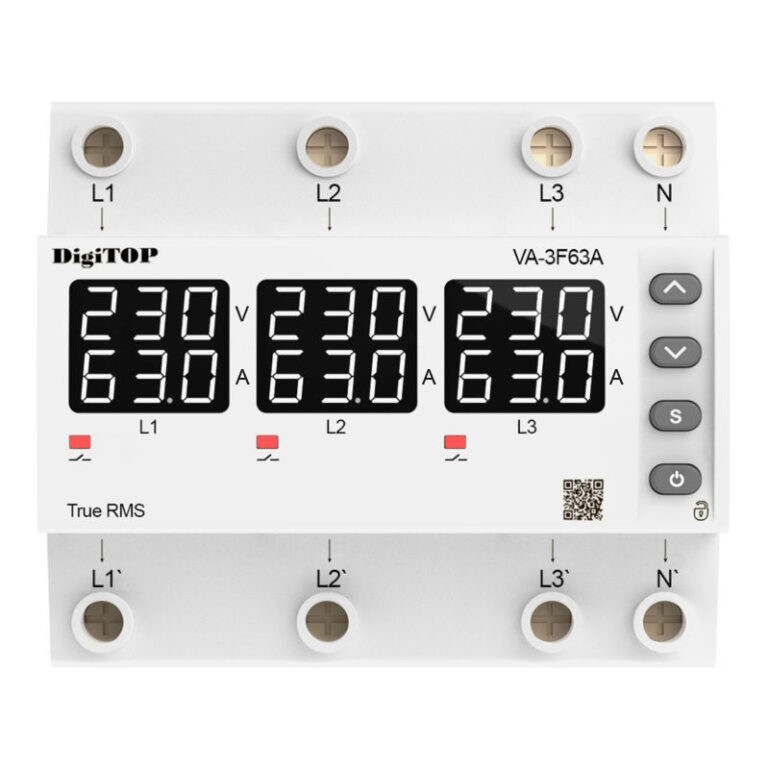

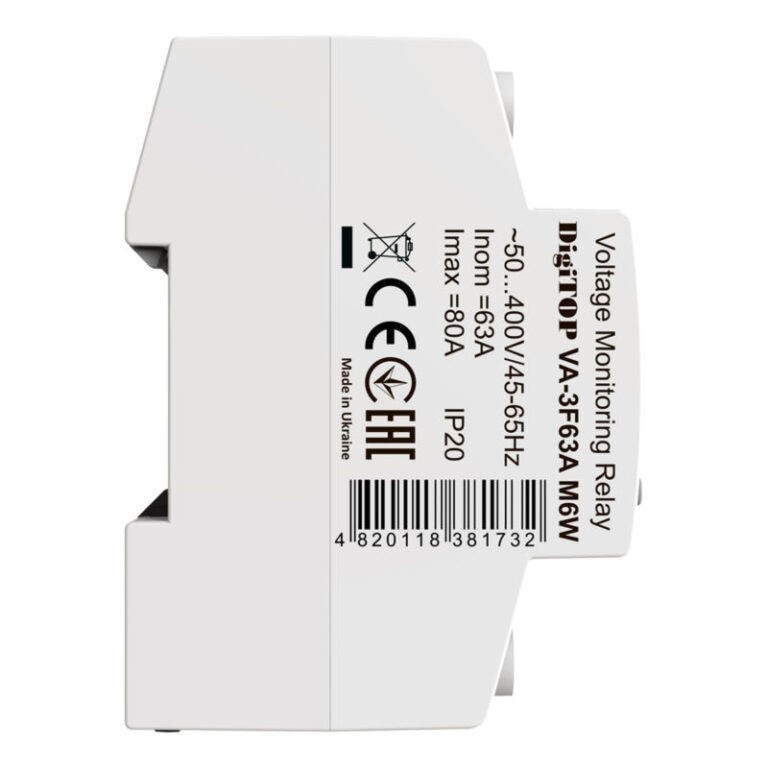

Реле напряжения с контролем тока VA-3F63A M6W — это современное решение для защиты трёхфазных сетей. Устройство предотвращает выход из строя оборудования при скачках напряжения, асимметрии или пропадании фаз, а также контролирует порядок их чередования. Дополнительно реализована функция защиты от перегрузки по току, что делает прибор универсальным для работы с промышленными и бытовыми электросетями. При необходимости устройство может использоваться как полноценное трёхфазное реле или как три независимых однофазных.
Модель оснащена цифровым управлением и поддерживает TrueRMS для точных измерений. На дисплее отображаются актуальные значения напряжения и тока по каждой фазе, а встроенная термозащита контролирует внутреннюю температуру корпуса. Реле сохраняет журнал срабатываний — до 85 значений по напряжению и 25 по току, что позволяет отслеживать историю аварийных ситуаций. Поддерживается работа с генераторами и другими источниками нестабильной частоты.
Реле объединяет функции нескольких приборов в одном компактном корпусе шириной 6 модулей. Устройство обеспечивает настройку параметров по току, напряжению и времени срабатывания, а также позволяет контролировать асимметрию фаз с шагом до 1 В. Благодаря универсальности и широким возможностям, реле подходит для ответственных объектов, где требуется надёжная и комплексная защита электрооборудования.
Основные характеристики реле
Номинальный ток нагрузки: 63 А
Допустимый максимальный ток: 80 А
Диапазон измеряемого напряжения по каждой фазе: 50–400 В
Время отключения при превышении верхнего порога: не более 0,02 сек
Время отключения при понижении напряжения:
- 120–170 В — 1 сек
- ниже 120 В — 0,02 сек
Верхний предел отключения (настраиваемый): 210–270 В
Нижний предел отключения (настраиваемый): 120–200 В
Задержка включения после срабатывания (регулируемая): 0–600 сек
Порог отключения по току (программируемый): 1–63 А
Время отключения по току:
- Iизм > 2×Iном — 0,02 сек
- Iмакс < Iизм < 2×Iном — 5 сек
- Iном < Iизм < Iмакс — до 600 сек
Контроль асимметрии фаз (шаг 1 В): 20–99 В
Поддерживаемые режимы: синхронный/асинхронный (трёхфазный или однофазный)

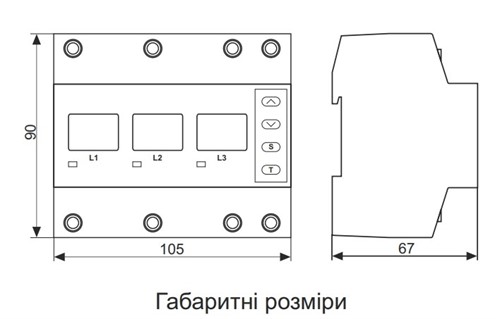

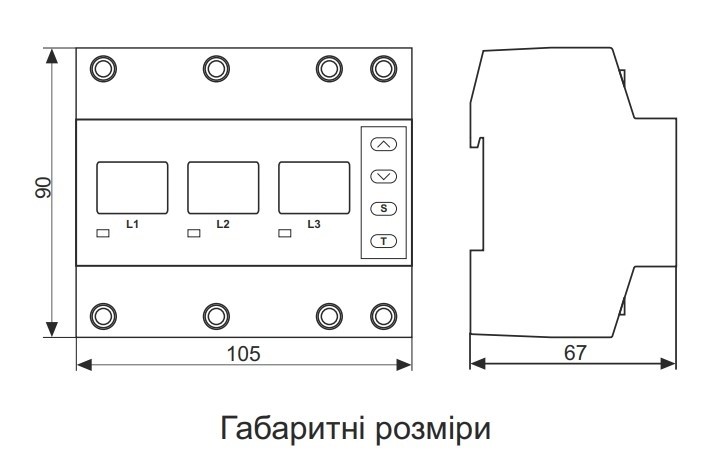

Габариты корпуса: 6 модулей по 17,5 мм
