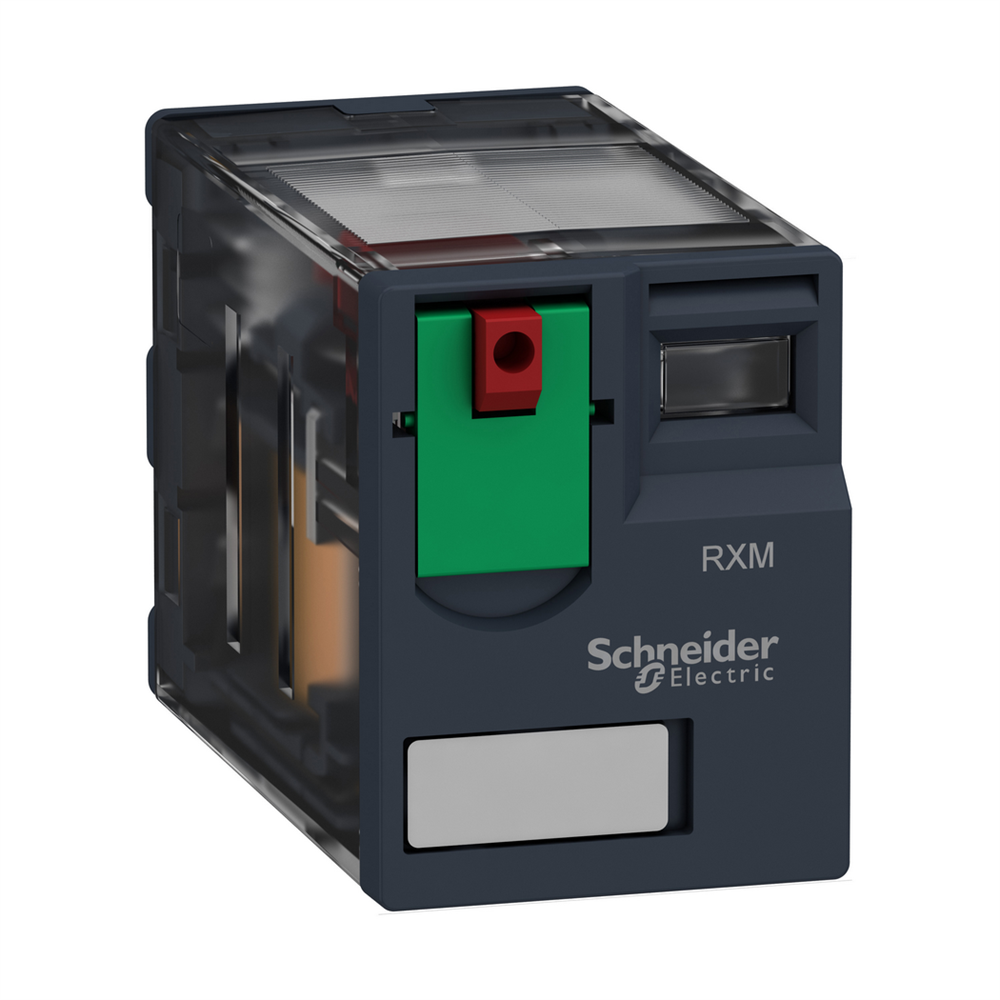

Реле миниатюрное с двумя переключающими контактами, 230 вольт переменного тока RXM2AB1P7
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,2 см
Длина 1 упаковки: 4,7 см
Вес 1 упаковки: 35 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
[Uimp] 1.2/50 мкс
[Ie] номинальный рабочий ток: 12 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 12 А на 250 В (AC) нормально открытый в соответствии с МЭК, 6 А на 28 В (ПОСТОЯННЫЙ ТОК)2 нормально закрыт к МЭК, 12 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 12 А на 277 В (AC) в соответствии с UL
Стандарты: МЭК 61810-1, UL 508, CSA C22.2 № 14
Сертификация изделия: UL, , Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3 см
Ширина 2 упаковки: 10,2 см
Длина 2 упаковки: 22,5 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 9,695 кг Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью блокировки<0/0 Механическая износостойкость0 окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn/-0 Гц)5 циклов не в операции
Тип контакта и соединения: 2 переключающих контакта
[Uc] напряжение схемы управления: 230 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 120 циклов/ч Холостой ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами из микро выключения изоляция, 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами с базовая изоляция действия, 30 gn для не работает
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Максимальный ток в установившемся режиме:10 А
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 184...253 В переменный ток
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 30/ коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.15 Uc
Коэффициент использования: 20 %
Время от: 20 %
Время от: 15000 Ом на 20 C +/- 15 %
Среднее потребление катушки в ВА: 1,2 на 60 Гц
номинальная резистивная нагрузка: 12 А на 250 В переменный ток, 12 А на 28 В постоянный ток
Средний расход:
-
ПроизводительSchneider Electric
-
Тип релеМиниатюрные реле
-
Напряжение катушки управления~230 В AC
-
Номинальный ток (А)12 А
-
Конфигурация контактов2 CO
-
Способ монтажаВ розетку на din-рейку
-
Степень пылевлагозащиты IPIP40
-
СерияHarmony (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
