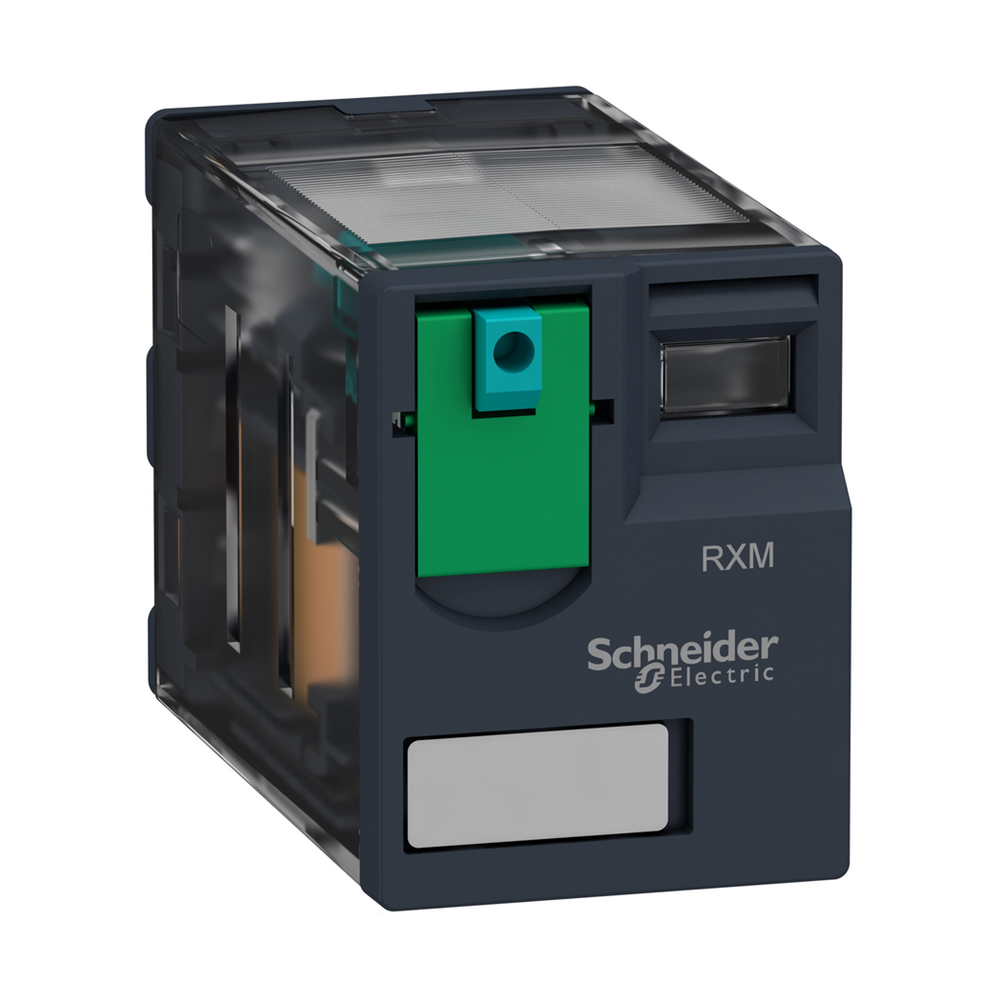

Реле миниатюрное, 4CO, =110В RXM4AB1FD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,000 см2 см
Длина 1 упаковки: 4,300 см
Вес 1 упаковки: 36,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/м напря: 2,5 кВ в течение 1.2/50 мкс
[Ie] номинальный рабочий ток: 3 А на 28 В (ПОСТОЯННЫЙ ТОЧ) нормально закрытый в соответствии с МЭК, 3 А на 250 В (AC) нормально закрытый в соответствии с МЭК, 6 А на 28 В (ПОСТОЙ 250 В (AC) нормально открыт в соответствии с МЭК, 6 А на 277 В (AC) в соответствии с UL, 8 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL
Стандарты: МЭК 61810-1, CSA C22.2 № 14, UL 508,cy, CSA, GOST, IECEE CB Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,000 см
Ширина 2 упаковки: 10,200 см< см
Вес 2 упаковки: 390,000 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см<0/0 3 упаковки: 9,800 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn/0 0 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 4 переключающих контакта
[Uc] напряжение схемы управления: 110 В постоянный ток
Свет
скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между катушкой и контактом с базовая изоляция 2 изоляция изоляция
Ударопрочность: 10 gn для в действии, 30 gn для не работает
Материал контакта: AgNi
Габаритная высота CAD: 79 мм
Габаритная глубина CAD: 78,45 мм
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Максимальный ток в установившемся режиме: 5 А
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 88...121 В постоянный ток<0/0 100000
Максимальная коммутационная способность: 1500 ВА/168 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Uc
Коэффициент использования: 20 %
Среднее потребление катушки: 0,9 В
Время отпуска: 20 мс
Среднее сопротивление катушки: 13440 Ом на 20 C +/- 10 %
номинальная резистивная нагрузка: 6 А 6 А6 постоянный ток
