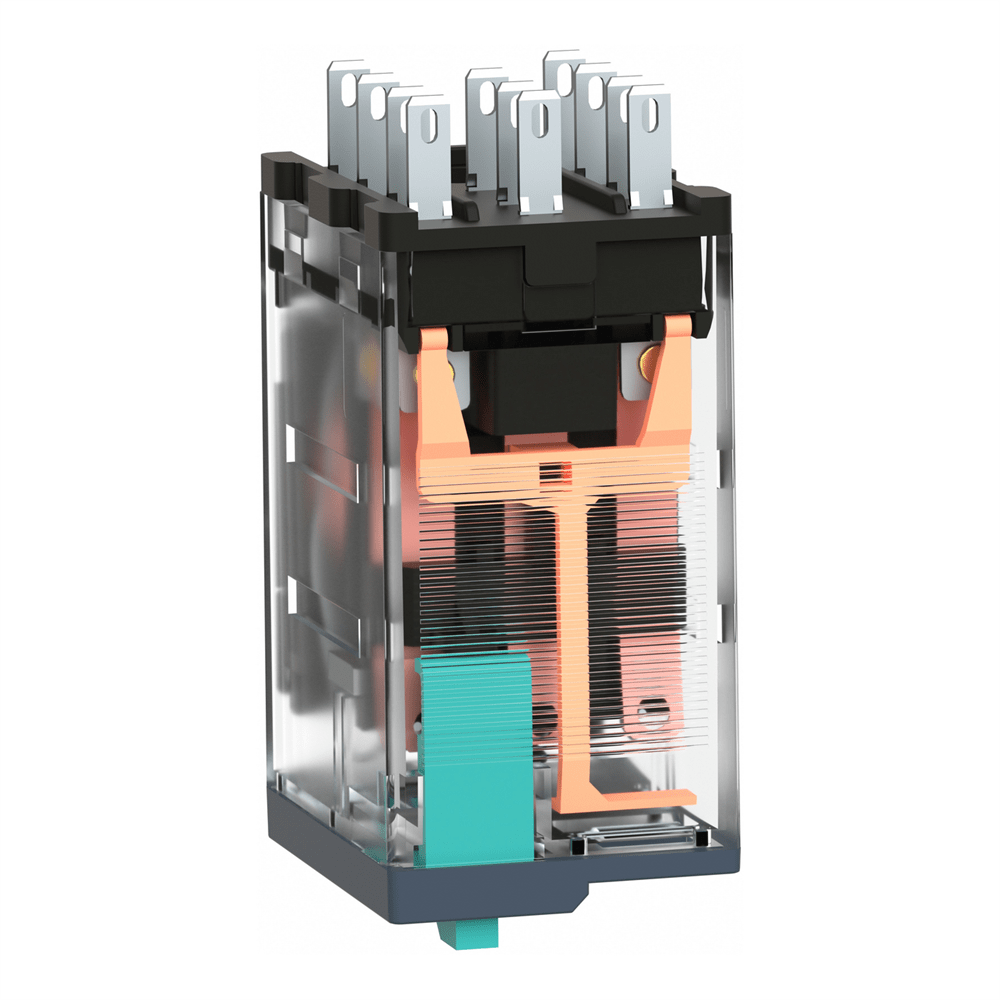

Реле миниатюрное, 3CO, светодиод, =24В RXM3AB2BD

Артикул:
RXM3AB2BD
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,1 см0,
Длина 1 упаковки: 12,5 см
Вес 1 упаковки: 37,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
в течение 1.2/50 мкс
[Ie] номинальный рабочий ток: 10 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 10 А на 250 В (AC) нормально открытый в соответствии с МЭК, 5 А на 28 В (ПОСТОЯННЫЙ ТОК М2) нормально закрыт закрытый в соответствии с МЭК, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 277 В (AC) в соответствии с UL
Стандарты: МЭК 61810-1, CSA C22.2 № 14, UL 508
Сертификация изделия, ,A, IECEE CB Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,1 см
Ширина 2 упаковки: 10,3 см
Длина 2 упаков 2 406,0 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см3<3/5 Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10… амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: З2/0 Роб/ <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между катушкой и контактом, 2000 В переменный ток между полюсами
Ударопрочность: 1 Материал контакта: AgNi
Габаритная высота CAD: 82,8 мм
Габаритная глубина CAD: 80,35 мм
Максимальное напряжение переключения:250 В в соответствии с МЭК
Максимальный ток в установившемся режиме: 6,7 А
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток
Показатели надежности безопасности<0/0 способность: 2500 ВА/280 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0:1 Среднее потребление катушки: 0,9 В
Время отпуска: 20 мс
Среднее сопротивление катушки: 650 Ом на 20 C +/- 10 % номинальная резистивная нагрузка: 10 А на 250 В переменный ток, 10 А на 28 В постоянный

  • Производитель
    Schneider Electric
  • Тип реле
    Миниатюрные реле
  • Напряжение катушки управления
    =24 В DC
  • Номинальный ток (А)
    10 А
  • Конфигурация контактов
    3 CO
  • Способ монтажа
    В розетку на din-рейку
  • Степень пылевлагозащиты IP
    IP40
  • Наличие индикации
    С LED-индикацией
  • Серия
    Harmony (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Китай
