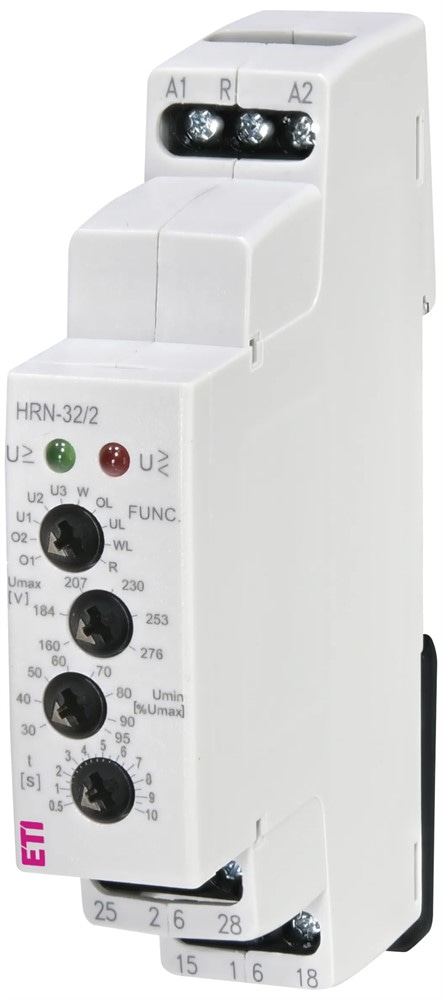

Реле контроля напряжения 2x16A AC/DC, HRN-32/2 (48-276 В) ETI 2471452

HRN-32/2 – это реле контроля напряжения для однофазных сетей и цепей постоянного тока. Прибор измеряет истинное среднеквадратическое значение напряжения (TRUE RMS), что обеспечивает высокую точность даже при искажённой форме сигнала. Питание устройства осуществляется непосредственно от контролируемой сети – не требуется отдельного источника питания.

Главная особенность модели HRN-32/2 – наличие двух независимых перекидных контактов: один для контроля минимального уровня напряжения (Umin), второй – для максимального (Umax). Это позволяет раздельно управлять разными исполнительными устройствами при выходе напряжения за допустимые границы. Верхний порог Umax настраивается плавно в диапазоне 160–276 В (AC), а нижний Umin задаётся в процентах от Umax (30–95%). Регулируемая временная задержка 0,5–10 с защищает от ложных срабатываний при кратковременных скачках.

Устройство поддерживает режим с памятью ошибки (Latch) и может сбрасываться внешним сигналом через управляющий вход R. Гистерезис составляет 5% при возврате в норму. Корпус шириной 1 модуль (17,6 мм) монтируется на DIN-рейку. Реле идеально подходит для защиты компрессоров, насосов, кондиционеров, бытовой техники и промышленного оборудования от недопустимых отклонений напряжения.

Технические характеристики

Тип устройства: реле контроля напряжения (1-фазное)
Напряжение питания и контроля: 48–276 В AC/DC (50-60 Гц AC)
Клеммы питания и контроля: A1-A2
Измерение: TRUE RMS
Верхний порог Umax: 160–276 В AC (плавная настройка)
Нижний порог Umin: 30–95% от Umax (плавная настройка)
Выходные контакты: 2 независимых перекидных (по одному на каждый уровень)
Номинальный ток: 16 А / AC1
Коммутируемая мощность: 4000 ВА (AC1) / 384 Вт (DC1)
Регулируемая задержка (t): 0,5–10 с
Фиксированная задержка (d): 300 мс
Гистерезис: 5% (Umax – Umin)
Точность механической настройки: 5%
Память ошибки (Latch): да, с возможностью сброса через вход R
Потребляемая мощность: 2,4 Вт
Механический ресурс: 10 000 000 операций
Электрический ресурс (AC1): 100 000 операций
Рабочая температура: –20 … +55 °C
Температура хранения: –30 … +70 °C
Монтаж: DIN-рейка EN 60715
Степень защиты: IP40 (панель) / IP20 (клеммы)
Сечение проводников: макс. 1×2,5 мм² (одножил.), макс. 2×1,5 мм² / макс. 1×2,5 мм² (многожил. с наконечником)
Габариты: 90 × 17,6 × 64 мм (1 модуль)
Вес: 80 г
Стандарты: EN 60255-1, EN 60255-26, EN 60255-27
