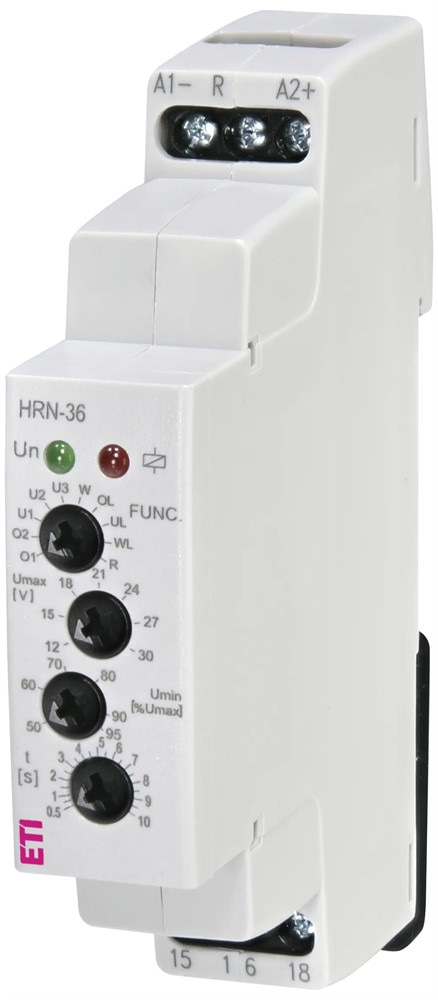

Реле контроля напряжения 16А на постоянный ток 6-30 В, HRN-36 ETI 2471451

HRN-36 – это реле контроля напряжения для низковольтных цепей постоянного тока (6–30 В DC). Прибор измеряет истинное среднеквадратическое значение напряжения (TRUE RMS), что гарантирует точные показания даже при пульсирующем или искажённом сигнале. Питание устройства осуществляется непосредственно от контролируемой сети – не требуется отдельного источника питания.

Модель HRN-36 предназначена для контроля минимального (Umin) и максимального (Umax) уровней напряжения. Верхний порог Umax плавно регулируется в диапазоне 12–30 В DC, а нижний порог Umin задаётся в процентах от Umax (50–95%). Регулируемая временная задержка 0,5–10 с эффективно защищает от ложных срабатываний при кратковременных помехах или переходных процессах.

Реле поддерживает режим с памятью ошибки (Latch), который можно сбросить через управляющий вход R. Гистерезис составляет 5% при возврате напряжения в норму. Компактный корпус шириной 1 модуль (17,6 мм) монтируется на DIN-рейку. HRN-36 идеально подходит для защиты низковольтного оборудования, систем автоматики, контроллеров, аккумуляторных цепей и другой техники постоянного тока.

Технические характеристики

Тип устройства: реле контроля напряжения (1-фазное, низковольтное)
Напряжение питания и контроля: 6–30 В DC
Клеммы питания и контроля: A1-A2
Измерение: TRUE RMS
Верхний порог Umax: 12–30 В DC (плавная настройка)
Нижний порог Umin: 50–95% от Umax (плавная настройка)
Выходной контакт: 1 перекидной (1P)
Номинальный ток: 16 А / AC1
Коммутируемая мощность: 4000 ВА (AC1) / 384 Вт (DC1)
Регулируемая задержка (t): 0,5–10 с
Фиксированная задержка (d): 300 мс
Гистерезис: 5% (Umax – Umin)
Точность механической настройки: 5%
Память ошибки (Latch): да, с возможностью сброса через вход R
Потребляемая мощность: 1,2 Вт
Механический ресурс: 10 000 000 операций
Электрический ресурс (AC1): 100 000 операций
Рабочая температура: –20 … +55 °C
Температура хранения: –30 … +70 °C
Монтаж: DIN-рейка EN 60715
Степень защиты: IP40 (панель) / IP20 (клеммы)
Сечение проводников: макс. 1×2,5 мм² (одножил.), макс. 2×1,5 мм² / макс. 1×2,5 мм² (многожил. с наконечником)
Габариты: 90 × 17,6 × 64 мм (1 модуль)
Вес: 59 г
Стандарты: EN 60255-1, EN 60255-26, EN 60255-27
