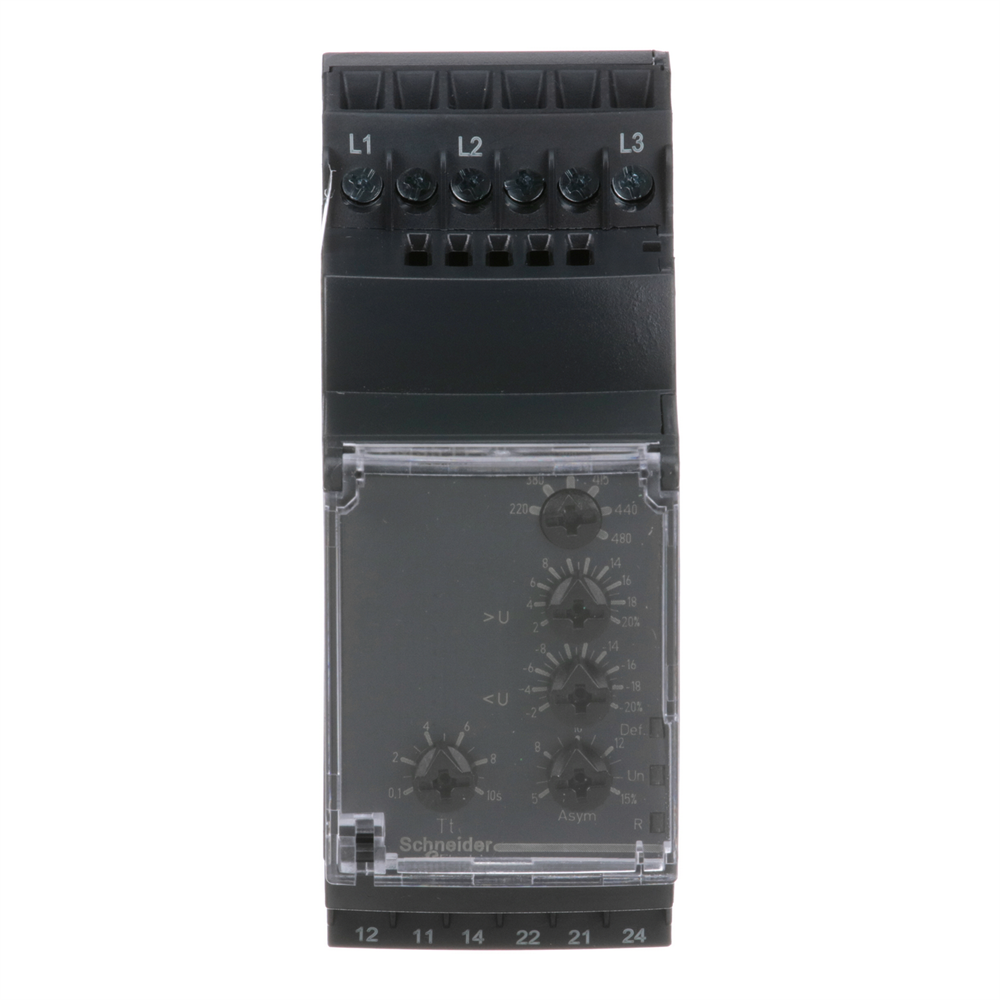

Реле контроля трехфазного напряжения RM35TF30

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: 3-фазное реле управления
Масса нетто: 0,13 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,8 7,800 см
Длина 1 упаковки: 9,700 см
Вес 1 упаковки: 133,000 г
Гарантия: 18 месяцев
Монтажная опора: Симметричная din-рейка 35 мм в соответствии с МЭК 60715<0/0 0 МЭК 60664-1
Клеммы подключения: Винтовые зажимы, 1 x 0.5...1 x 4 мм кв (AWG 20...AWG 11) Твердый без кабельного наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.4 мм квAW Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 24...AWG 12) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником<5/5 Сертификация изделия: GL, UL, CSA, GOST, C-Tick
Рабочее положение: Любая позиция без снижения номинальных характеристик
Ширина: 35 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 48<0/0 Высота 2 упаковки: 0 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 7,070 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 384
Высота 3 упаковки: 75,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 64,124 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1<0/0 Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий пластик
Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP30 в соответствии с МЭК 60529 (корпус)
Маркировка: кнопки
Местная сигнализация: для Питание включен Светодиод (зеленый), для реле включен светодиод (желтый), для неисправность светодиод (желтый)
Механическая износостойкость: 30000000 циклов5 МЭК 60068-2-30
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000 циклов
Электромагнитная совместимость: Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Emission standard МЭК 61000-6-3, Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2
Конкретное применение изделия: Для 3-фазного питания
Пределы напряжения питания: 194…528 В переменный ток, 3 фазы
Частота сети питания:50/60 Гц +/- 10
Номинальный выходной ток: 5 А
Вибростойкость: 0,35 мм (f= 5…57,6 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 57,6…150 Гц) в соответствии с МЭК 2-1 200 мс (в случае неисправности)
Тип контакта и соединения: 2 переключающих контакта
Коммутационная способность [ВА]: 1250 В·А
Потребляемая мощность [ВА]: 0…22 В·А на 400 В переменный ток 50 Гц А5 переменный максимальный 5 ток
[Uc] напряжение схемы управления: 220...480 В
Диапазон напряжения: 220...480 В Линейное напряжение
Рабочая скорость: <= 360 операций/ч полная нагрузка
Удароустойчивость: 15 gn для 11 м2 применение: AC-12 в соответствии с IEC 60947-5-1, AC-13 в соответствии с IEC 60947-5-1, AC-14 в соответствии с IEC 60947-5-1, AC-15 в соответствии с IEC 60947-5-1, DC-12 в соответствии с IEC 60947-5-1, 60947-5-1
Директивы: 89/336/EEC - электромагнетическое соответствие, 73/23/EEC - директива низкого напряжения
Диапазон измерений: 220...480 В переменный ток
Испытательное напряжение диэлектрика, 1 кВ<< переключение: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток, 250 В постоянный ток
Тип реле: Многофункциональное реле контроля
Сопротивление изоляции: > 500 МОм на 500 В постоянный ток в соответствии с МЭК 0 500 В постоянный ток в соответствии с МЭК 60664-1
Погрешность измерения: < 1 % на весь диапазон с колебанием напряжения, 0.05 %/C при колебаниях температуры
Пороговое напряжение обнаружения: < 194 В
Пределы напряжения цепи управления: -> 1 % мс при напряжении 480 В
Не рассеиваемая волна возмущений: 4 кВ
Показатели надежности безопасности: MTTFd = 399,5 лет, B10d = 360000 Гистерезис: 2 % Стабильность и повторяемость, характер 0,5 входная и измерительная цепь
Наименование релейной защиты: RM35TF
Параметры релейного мониторинга: Пониженное и повышенное напряжение в оконном режиме, Последовательность фаз, Обнаружение обрыва фазы, Асимметрия
время задержки: Регулируемый 0-1 t 1 delay upon fault [Un] rated nominal voltage: self-powered
Частота схемы управления: 50...60 Гц +/- 10 % частота
Выходные контакты: 2 C/O
Лимиты измерения напряжения: 176…526 В переменный: мс
Максимальный цикл измерения: 140 мс цикл измер. как среднеквадрат. значение
Регулировка уставки срабатывания за небалан: 5...15 % от не выбран
Регулировка уставки напряжения: 2...20 % от выбранной величины Un, -12...-2 % в диапазоне 220 В переменного тока, +2...+10 % в диапазоне 480 В переменного тока
