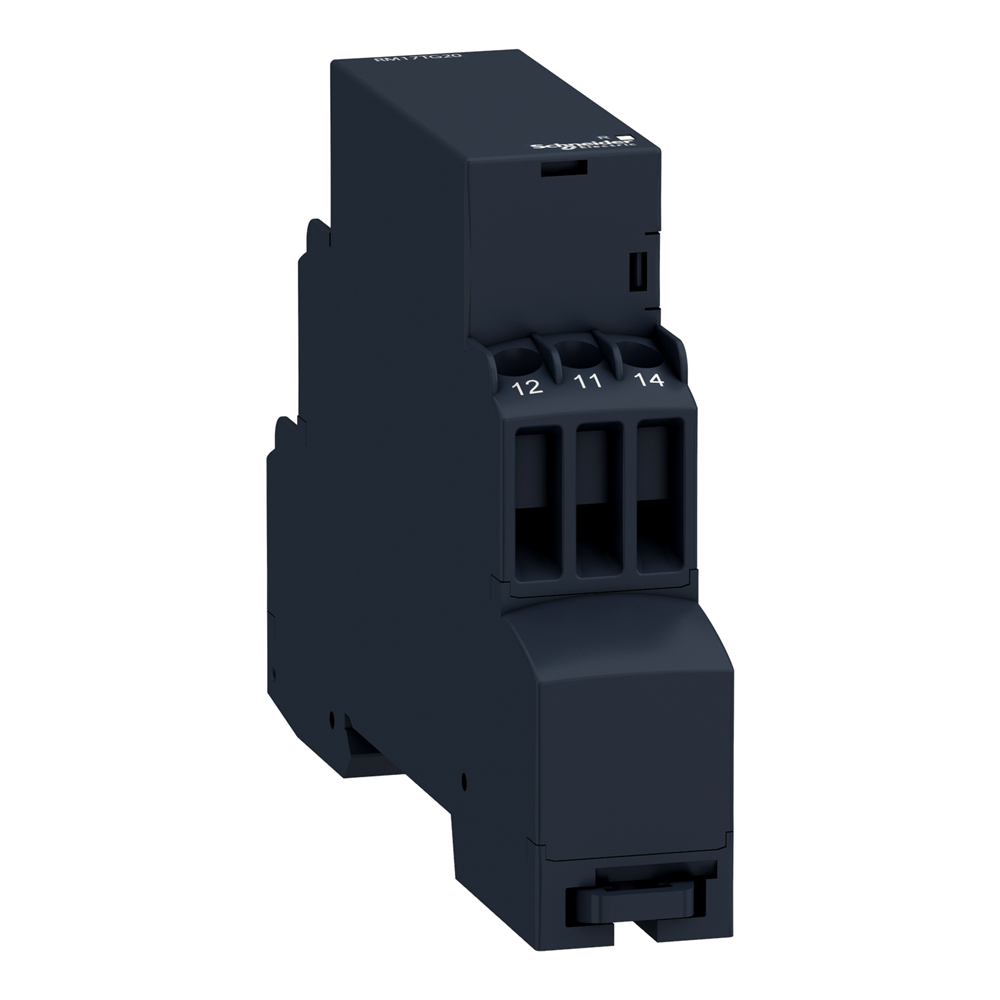

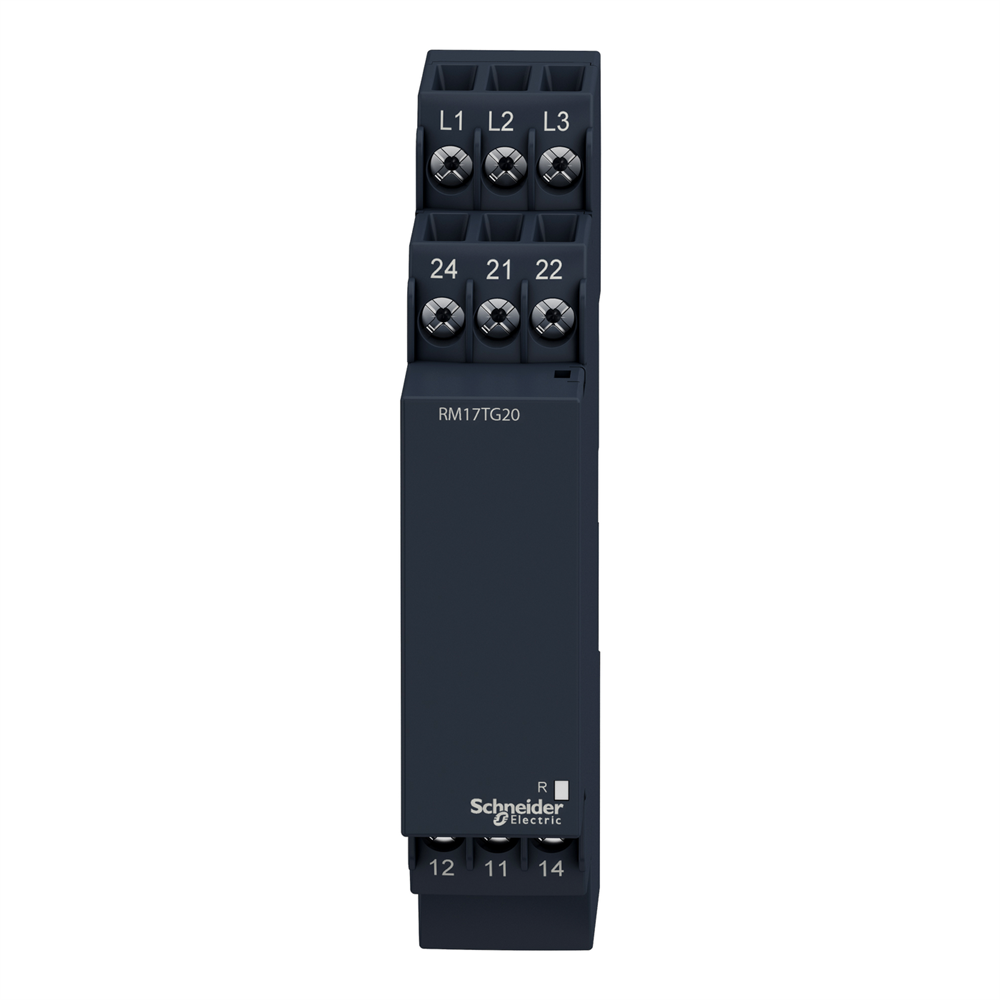

Реле контроля трехфазного напряжения RM17TG20

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: 3-фазное реле управления
Масса нетто: 0,13 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,7 7,800 см
Длина 1 упаковки: 9,700 см
Вес 1 упаковки: 98,000 г
Гарантия: 18 месяцев
Монтажная опора: Симметричная din-рейка 35 мм в соответствии с МЭК 60715<0/00 60664-1
Клеммы подключения: Винтовые зажимы, 1 x 0.5...1 x 4 мм кв (AWG 20...AWG 11) Твердый без кабельного наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20 Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 24...AWG 12) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником<5/5 Сертификация изделия: GOST, C-Tick, UL, CSA, GL
Рабочее положение: Любая позиция без снижения номинальных характеристик
Ширина: 17,5 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 48
Высота 2 упаковки 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,150 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 768
Высота 3 упаковки: 75,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 87,204 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1<0/0 Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий пластик
Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP30 в соответствии с МЭК 60529 (корпус)
Маркировка: кнопки
Местная сигнализация: для реле включен СВЕТОДИОД (желтый)
Механическая износостойкость: 30000000 циклов
Относительная влажность: 95 % на 55 C в соответствии с МЭК 60068-2-30<7/4 Температура C
Электрическая износостойкость: 10000 циклов
Электромагнитная совместимость: Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Emission standard for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-3, Устойчивость 61000-6-2
Конкретное применение изделия: Для 3-фазного питания
Пределы напряжения питания: 183…484 В переменный ток
Частота питающей сети: 50/60 Гц +/- 10
Номинальный выходной ток: 5 А<5/ В = 56 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 57,6…150 Гц) в соответствии с МЭК 60255-21-1
Время реакции: <= 130 мс (в случае неисправности)
Тип контакта и соединения: 2 переключающие контакты
Потребляемая мощность [ВА]: 0…22 В·А на 400 В переменный ток 50 Гц
[Uc] напряжение схемы управления: 208...440 В
Диапазон напряжения: 183...484 В
Рабочая скорость:/= 15 gn для 11 мс в соответствии с МЭК 60255-21-1
Категория применения: AC-12 в соответствии с IEC 60947-5-1, AC-13 в соответствии с IEC 60947-5-1, AC-14 в соответствии с IEC 60947-5-1, AC-15 в соответствии с IEC-6 60947-5-1, DC-13 в соответствии с IEC 60947-5-1
Директивы: 73/23/EEC - директива низкого напряжения, 89/336/EEC - электромагнетическое соответствие
Диапазон измерений: 208...480 В переменный ток 50 Гц, 1 мин
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток, 250 В постоянный ток
Тип реле: Реле контроля
Сопротивление изоляции: > 500 60255-5, > 500 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1
Пороговое напряжение обнаружения: < 100 В переменный ток
Пределы напряжения цепи управления: - 12 % + 10 % Un
Не рассеиваемые мин/ безопасности: B10d = 850000, MTTFd = 924.6 лет
Наименование релейной защиты: RM17TG
Параметры релейного мониторинга: Последовательность фаз, Выявление обрыва фазы (обрыв 2 или более фаз)
время задержки: Без ra: self-powered
Частота схемы управления: 50...60 Гц +/- 10 % частота
Выходные контакты: 2 C/O
Лимиты измерения напряжения: 183…484 В переменный ток
задержка при включении питания: 650 мс

89/336/EEC - электромагнетическое соответствие
Диапазон измерений: 208...480 В переменный ток
Испытательное напряжение диэлектрика: 2 кВ переменный ток 50 Гц, 1 мин
Минимальный ток переключения: 10 мА на 5 В постоянный ток< переменный ток, 250 В постоянный ток
Тип реле: Реле контроля
Сопротивление изоляции: > 500 МОм на 500 В постоянный ток в соответствии с МЭК 60255-5, > 500 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1<0 ток
Пределы напряжения цепи управления: - 12 % + 10 % Un
Не рассеиваемая волна возмущений: 4 кВ
Показатели надежности безопасности: B10d = 850000, MTTFd = 924.6 лет
Наименование релейной защиты
Наименование релейной защиты: мониторинга: Последовательность фаз, Обнаружение обрыва фазы (обрыв 2 или более фаз)
время задержки: Без
[Un] rated nominal voltage: self-powered
Частота схемы управления: 50...60 Гц +/- 10 % частота
Выходные контакт 183… 484 В переменный ток
задержка при включении питания: 650 мс

89/336/EEC - электромагнетическое соответствие
Диапазон измерений: 208...480 В переменный ток
Испытательное напряжение диэлектрика: 2 кВ переменный ток 50 Гц, 1 мин
Минимальный ток переключения: 10 мА на 5 В постоянный ток< переменный ток, 250 В постоянный ток
Тип реле: Реле контроля
Сопротивление изоляции: > 500 МОм на 500 В постоянный ток в соответствии с МЭК 60255-5, > 500 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1<0 ток
Пределы напряжения цепи управления: - 12 % + 10 % Un
Не рассеиваемая волна возмущений: 4 кВ
Показатели надежности безопасности: B10d = 850000, MTTFd = 924.6 лет
Наименование релейной защиты
Наименование релейной защиты: мониторинга: Последовательность фаз, Обнаружение обрыва фазы (обрыв 2 или более фаз)
время задержки: Без
[Un] rated nominal voltage: self-powered
Частота схемы управления: 50...60 Гц +/- 10 % частота
Выходные контакт 183…484 В переменный ток
задержка при включении питания: 650 мс
