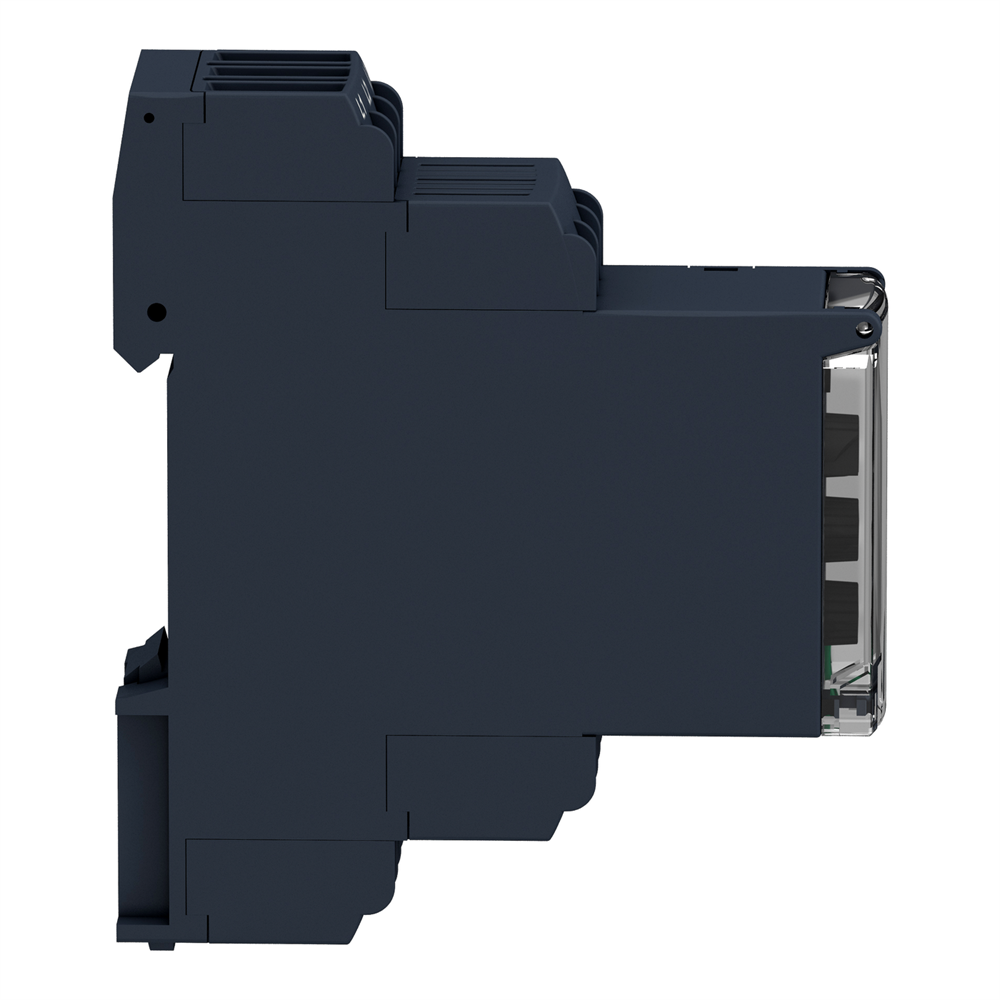

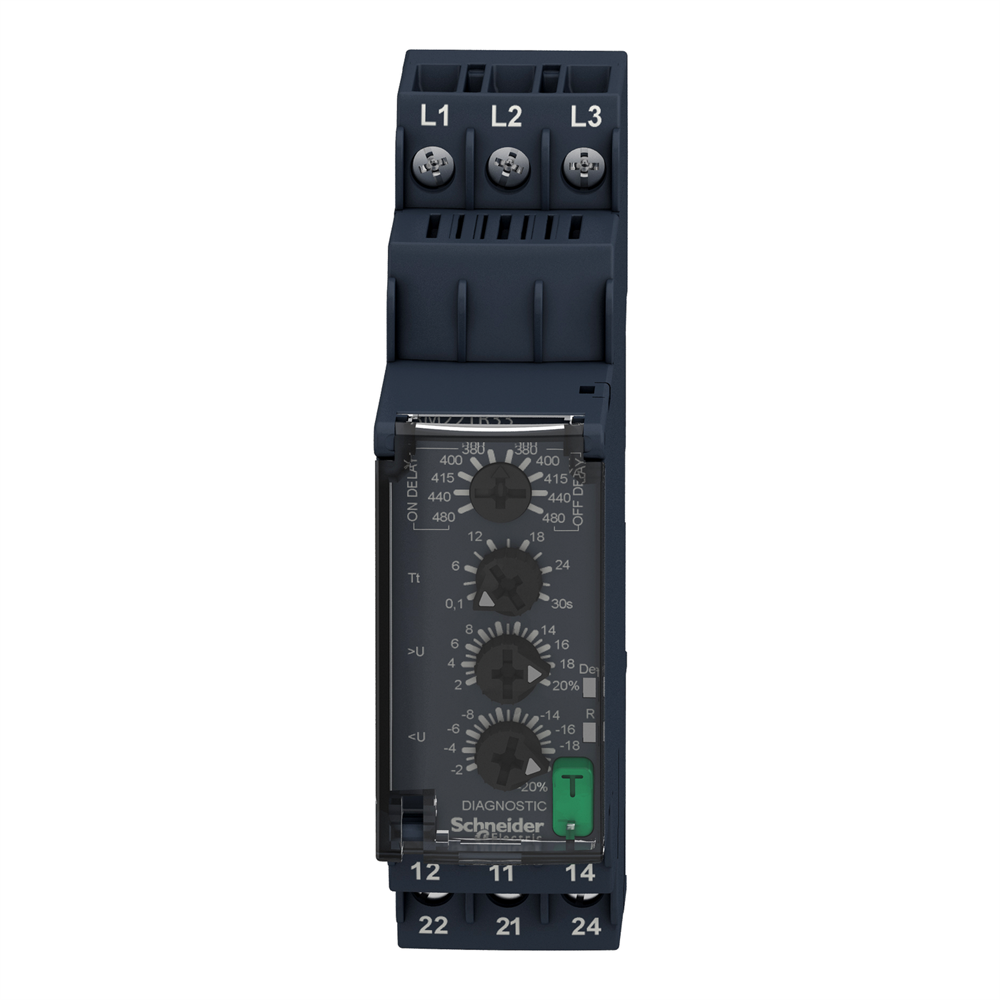

Реле контроля трехфазного напряжения 304/576В RM22TR33

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: 3-фазное реле управления
Масса нетто: 0,09 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,6 см
Длина 1 упаковки: 9,5 см
Вес 1 упаковки: 104,0 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 2 x 0.5...2 xG 2 . без кабельного наконечника, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником, Винтовые зажимы, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) 0.2...1 x 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником
Стандарты: МЭК 60255-1
Сертификация изделия: GL, CSA, RCM, CE, EAC, CCC, UL
Ширина: 22,5 мм
2 упаковки: 40
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 4,535 кг
Тип 3 упаковки: P06
Количество 3 упаковки: 75,0 см
Ширина 3 упаковки: 60,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 81,06 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1, 3 в соответствии с UL/ 60664-1, ІІІ в соответствии с UL 508
Рабочая температура окружающей среды: -20…50 C на 60 Гц, -20…60 C на 50 Гц Переменный/постоянный ток
Момент затяжки: 0,6…1 Н.м в соответствии с IEC 609 пластик
Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP40 в соответствии с МЭК 60529 (корпус), IP50 в соответствии с МЭК 60529 (передняя панель)
Тип управления: With test button<0/0 Механическая износостойкость0 влажность: 93…97 % на 25…55 C в соответствии с МЭК 60068-2-30
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000 циклов
Электромагнитная совместимость: Immunitial for residential 61000-6-1, Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2, Emission standard for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-3, Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Электростатический разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 8 кВ уровень 3 (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля - уровень теста: 10 В/м уровень 3 в соответствии с МЭК 61000-4.переходных процессов/импульсов - уровень теста: 4 кВ уровень 4 (прямой) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ уровень 4 (емкостная муфта) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ уровень 4 (Общий режим) в соответствии с МЭК 61000-4-5, в соответствии с МЭК 61000-4-5, Приведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11, Приведенные и излучаемые помехи класс B в соответствии с CISPR 22
[Us] номинальное напряжение питания: переменный/постоянный ток... 8 А
Виброустойчивость: 0,075 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 0,035 мм (…) 60068-2-6, 0.5 gn (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6
Время реакции: <= 300 мс
Тип контакта и соединения: 2 переключающих контакта<0/> Коммутационная способность [ВА]: [ВА]: 15 В·А на 480 В переменный ток 60 Гц
Максимальный ток переключения: 8 А переменный ток
Светодиодный индикатор состояния: СВЕТДИОД (желтый) реле включен, СВЕТОДИОД (зеленый) Питание включено8... Линейное напряжение
Ударопрочность: 15 gn (длительность = 11 мс) для не работающего в соответствии с МЭК 60068-2-27, 5 gn (длительность = 11 мс) для действия в соответствии с МЭК 60068-2-27
Категория применения: AC-13 соответственно IEC 60947-5-1, AC-1 в соответствии с МЭК 60947-4-1, DC-1 в соответствии с МЭК 60947-4-1
Монтажное положение: Любое положение
Диапазон измерений: 380...480 В напряжение переменный ток
Испытательное напряжение 0 кВ:2, испытательное напряжение: 5 В, испыт. Гц, 1 мин в соответствии с МЭК 60255-27
Устойчивость к коротким перерывам потребления: 10 мс
Материал контакта: Без кадмия
Минимальный ток переключения: 10 мА на 5 В постоянный ток<5/ Максимальное напряжение переключение/2: контроля
Количество фаз сети: 3 фазы
Сопротивление изоляции: > 100 МОм в 500 В постоянный ток в соответствии с МЭК 60255-27
Погрешность измерения: < 1 % на весь диапазон с колебанием напряжения, < 0.05 %/C при колебаниях < 0/0 ток
Интегральное время: 1500 мс при максимальном напряжении
Показатели надежности безопасности: MTTFd = 388,1 лет, B10d = 350000
Гистерезис: 2 % фиксированный с выборочный
Тип выдержки времени: Регулируемый с0,1.+/- 10 % максимального значения шкалы Tt- time delay upon fault
Стабильность и повторяемость характерис: +/- 0.5 % для входной и измерительной цепи, +/- 3 % для задержки времени
Настройка точности выдержки времени: 10 P
Наименование релей мониторинга: Обнаружение перенапряжения и пониженного напряжения, Последовательность фаз, Обнаружение обрыва фазы
[Un] rated nominal voltage: self-powered
Выходные контакты: 2 C/O
Максимальный цикл измерения: 150 мс цикл измер. как среднеквадрат. значение
Регулировка уставки напряжения: 2...20 % от выбранной величины Un
Точность настройки порога переключения: +/- 10 % от полной шкалы
Отклонение порога переключения: <= 0,05 % на градус по Цельсию в зависимости от допустимой температуры воздуха,<= задержки времени: <= 0,05 % на градус Цельсия в зависимости от допустимой температуры воздуха, <= 1 % в пределах диапазона напряжения питания
рабочие пределы: - 20 % + 20 % у.е.
частота напряжения питания: 50...60 Гц +/- 10 %
Задержка
