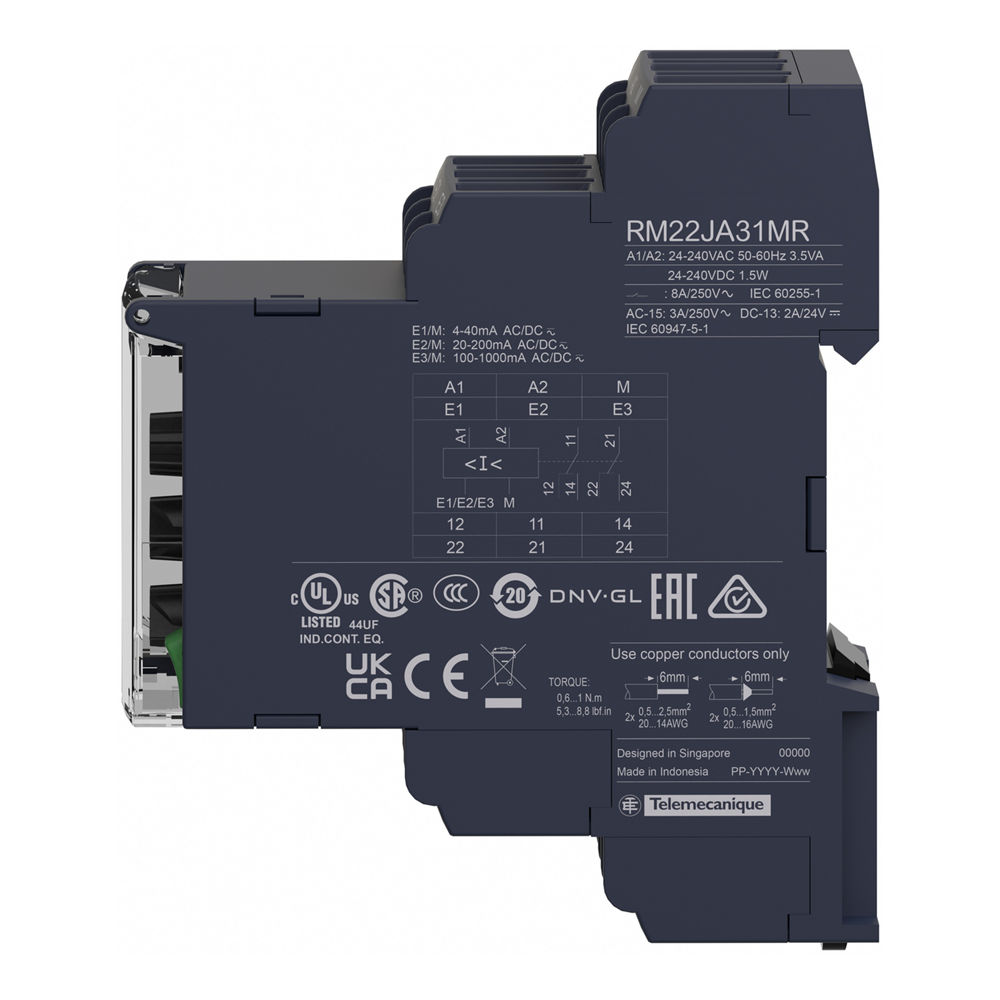

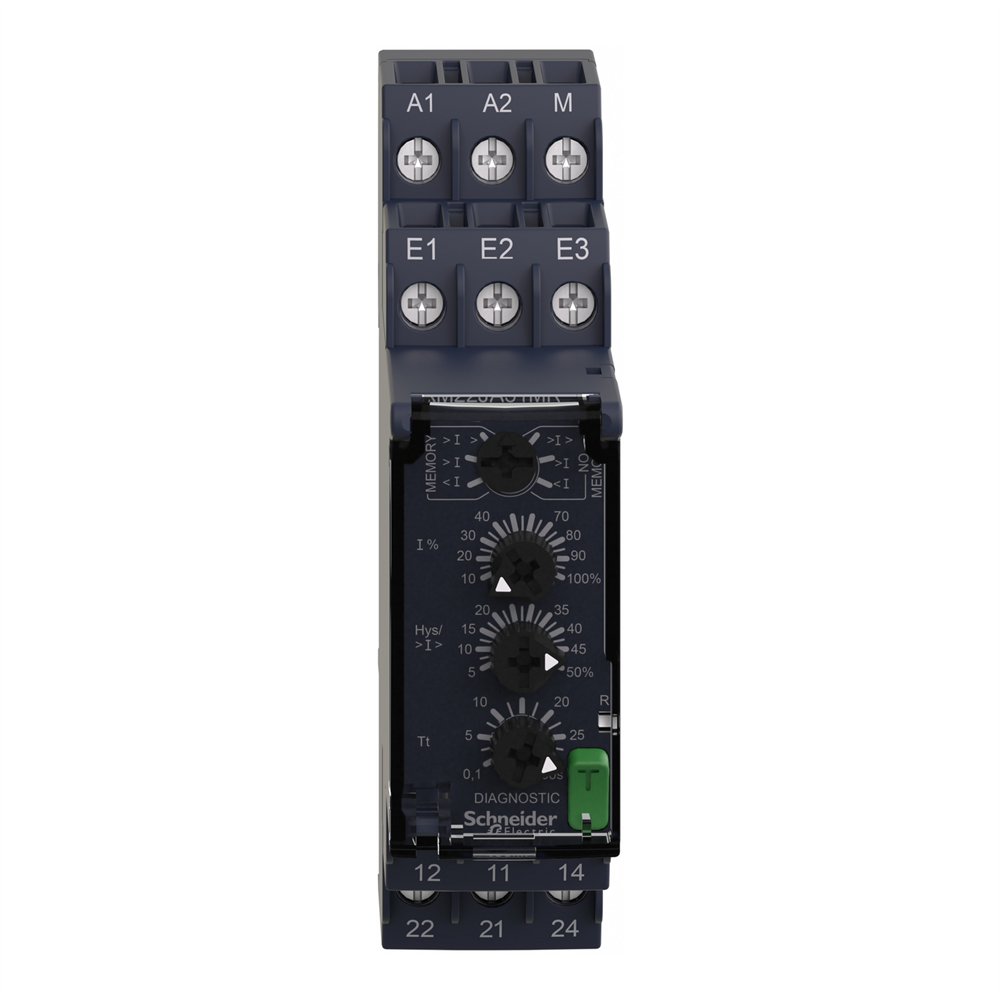

Реле контроля тока 1A, 24/240В, таймер RM22JA31MR

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: Реле контроля тока
Масса нетто: 0,11 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,6 смД
Вес 1 упаковки: 121,0 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20 Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником, Винтовые зажимы, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) Твердый без кабельного... 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником
Стандарты: МЭК 60255-1
Сертификация изделия: CSA, CE, EAC, CCC, GL, RCM, UL
Ширина: 22,5 мм<0/> Тип 2 упаковок 40
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 5,297 кг
Тип 3 упаковки: P06<0/> Количество единиц у 3 50,0 см
Ширина 3 упаковки: 80,0 см
Длина 3 упаковки: 60,0 см
Вес 3 упаковки: 92,58 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1, 3 в соответствии с UL 508 60664-1, ІІІ в соответствии с UL 508
Рабочая температура окружающей среды: -20…50 C на 60 Гц, -20…60 C на 50 Гц
Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Изоляция: Между питанием и измерением
Тип управления: With test button<Д/ТТ Местная сигнал (желтый), для питания включен светодиод (зеленый)
Механическая износостойкость: 10000000 циклов
Относительная влажность: 93…97 % на 25…55 C в соответствии с МЭК 60068-2-30
Температура Электрическая износостойкость: 100000 циклов
Электромагнитная совместимость: Immunity for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-1, Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2, Emission standard for resident, 61000-6-3, Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Электростатический разряд - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста:8 кВ уровень 3 (выхлоп) в соответствии с МЭК 61000-4-2, Тест на стойкость к излучению РЧ э/м поля - уровень теста: 10 В/м уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 4 кВ уровень 4 (прямой) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ уровень 4 (емкостная муфта) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ уровень 4 (Общий режим) в соответствии с МЭК 61000-4-5, в соответствии с МЭК 61000-4-5, Приведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11, Приведенные и излучаемые помехи класс B в соответствии с CISPR 22
Пределы напряжения питания: 20,4…264 В переменный/постоянный ток<0/5 В/и 0:7 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 0,035 мм (f= 58,1…150 Гц) в действии в соответствии с МЭК 6-0 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6
Время реакции: <= 500 мс
Тип контакта и соединения: 2 переключающих контакта
Коммутационная способность [ВА]: 2000 В·А
Максимальная потребляемая мощность>
Максимальная потребляемая мощность переключение: 8 А переменный ток
Ударопрочность: 15 gn (продолжительность = 11 мс) для не работает в соответствии с МЭК 60068-2-27, 5 gn (длительность = 11 мс) для в действии в соответствии с МЭК 60068-2-27<5/6 DC-13 в соответствии с IEC 60947-5-1, AC-1 в соответствии с МЭК 60947-4-1, DC-1 в соответствии с МЭК 60947-4-1
Максимальная потребляемая мощность [ВА]: 3,5 В·А
Диапазон измерений: 4 мА... Испытательное напряжение диэлектрика: 2,5 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-27
Устойчивость к коротким перерывам потребления: 50 мс
Материал контакта: Без кадмия
Минимальный ток переключение: 10 м> переключение: 250 В переменный ток
Тип реле: Реле контроля тока
Сопротивление изоляции: > 100 МОм на 500 В постоянный ток в соответствии с МЭК 60255-27
Погрешность измерения: < 1 % на весь диапазон с колебанием напряжения, <0/0. 1500 мс при максимальном напряжении
Показатели надежности безопасности: MTTFd = 296,8 лет, B10d = 270000
Гистерезис: 5…50 % Регулируемый с порговой настройкой, 3 % фиксированный с полная шкала для оконного режима<- 0.5 % для входной и измерительной цепи, +/- 0.2 % для задержки времени
Настройка точности выдержки времени: 10 P
Наименование релейной защиты:RM22JA
Параметры релейного мониторинга: Выявление избыточного или недостаточного тока, Превышение или снижение тока в оконном режиме
время задержки: Регулируемое 0.1...30 с, +/- 10 % максимального значения шкалы Tt- time delay upon fault
24...240 В Переменный/постоянный ток 50/60 Гц non self-powered
Выходные контакты: 2 C/O
Максимальный цикл измерения: 100 мс цикл измер. как среднеквадрат. значение
допуск рабочего напряжения: - 15 % + 10 % Un
задержка при включении: 0,3 с
Порог уставки: 10...100 %
Сопротивление между клеммами: 2,5 Ом на Клеммы E1-M, 0,5 Ом на Клеммы E2-M, Сопротивление внутреннего входа: 0,5 Ом, 2,5 Ом, 0,1 Ом
Точность настройки порога переключения: +/- 10 % от полной шкалы
Отклонение порога переключения: <= 0,05 % на градус по Цельсию в зависимости от допустимой температуры воздуха, <= задержки времени: <= 0,05 % на градус Цельсия в зависимости от допустимой температуры воздуха, <= 1 % в пределах диапазона питающего напряжения
