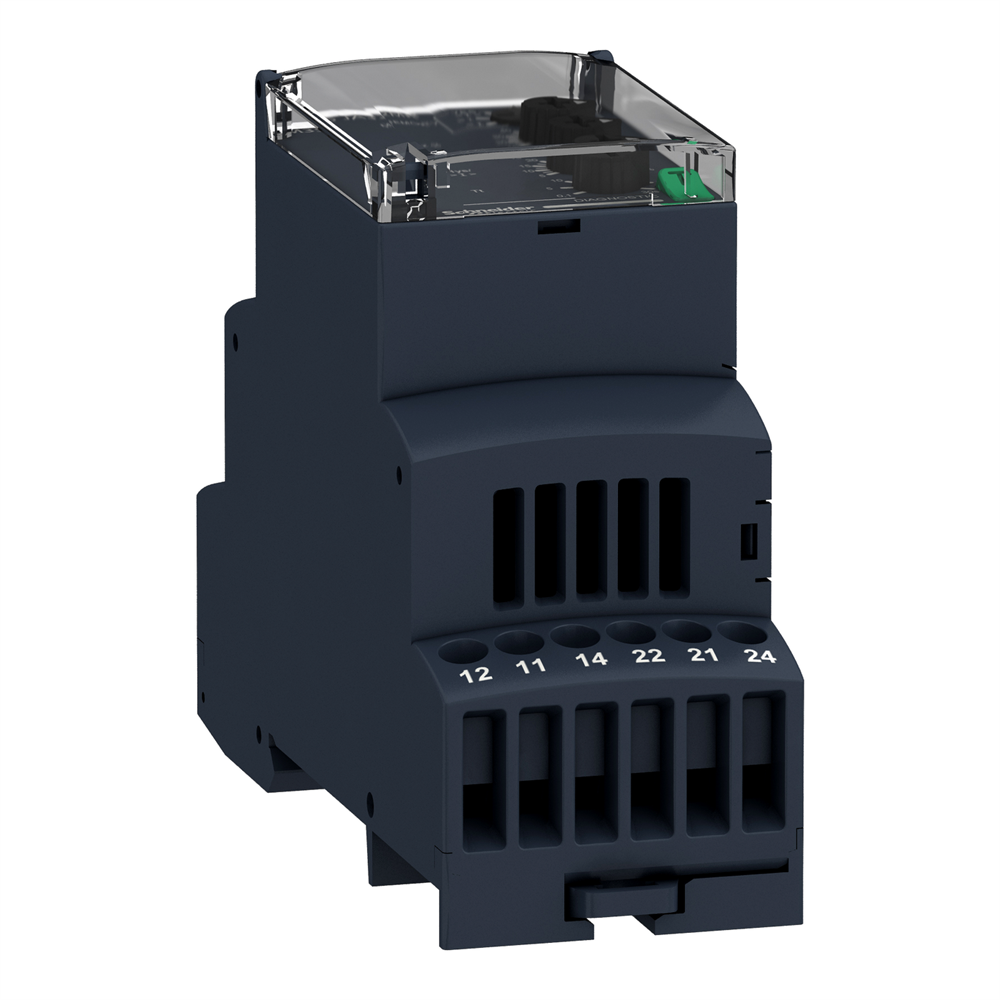

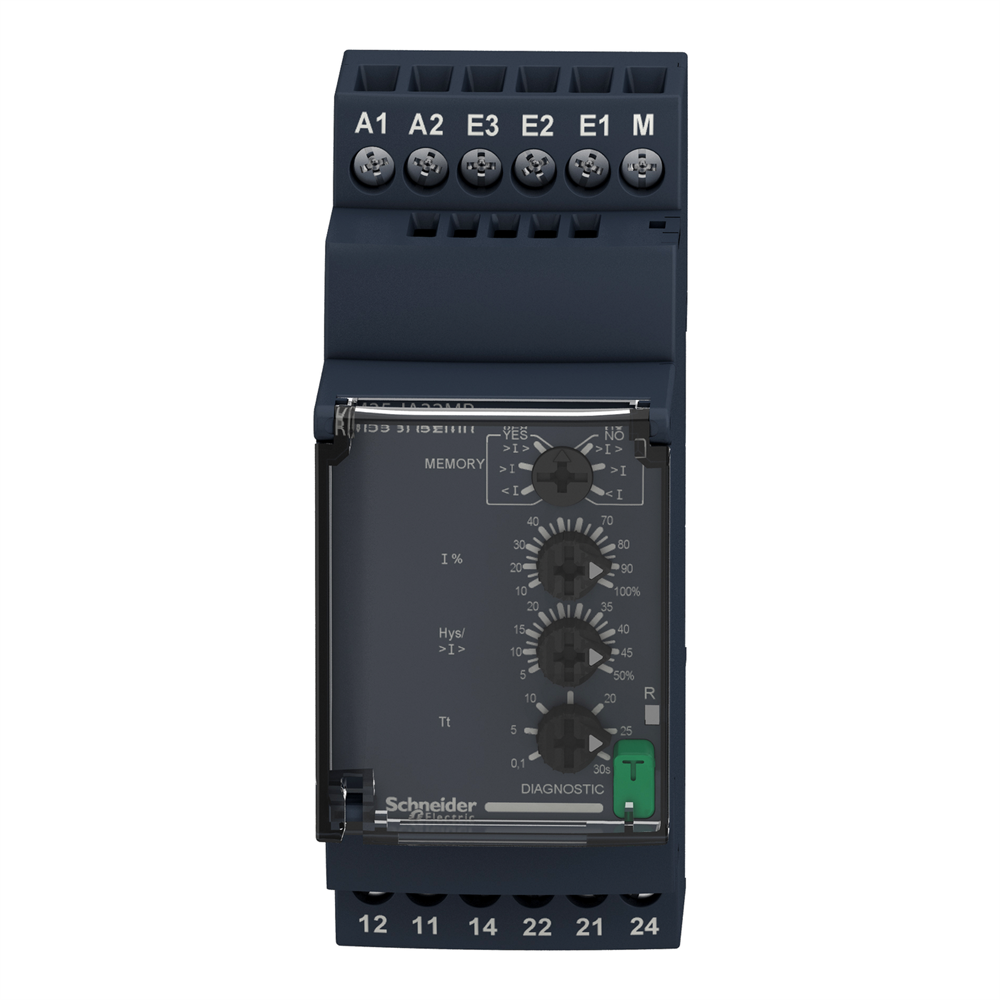

Реле контроля тока 0.3-15A RM35JA32MR

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: Реле контроля тока
Масса нетто: 0,12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,4 см
1 упаковки: 9,5 см
Вес 1 упаковки: 131 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20... Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником, Винтовые зажимы, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) Твердый без кабельного... 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником
Стандарты: МЭК 60255-1
Сертификация изделия: CE, GL, CCC, EAC, RCM, UL, CSA
Ширина: 35 мм
Тип 2 упаковки: S2 32
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 4,647 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1, 3 в соответствии с МЭК 60664-1, ІІІ в соответствии с UL 508
Рабочая температура окружающей среды: -20…50 C на 60 Гц, -20…60 C на 50 Гц
Момент затяжки: 0,6…1 Н.м. Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP50 в соответствии с МЭК 60529 (передняя панель), IP30 в соответствии с МЭК 60529 (корпус)
Изоляция: Между питанием и измерением
Тип управления: With test button
Механическая износостойкость: 10000000 циклов
Относительная влажность: 93…97 % на 25…55 C в соответствии с МЭК 60068-2-30 -40…70 C
Электрическая износостойкость: 100000 циклов
Электромагнитная совместимость: Immunity for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-1, Устойчивость к промышленной среде в соответствии с МЭК 62000-6 61000-6-4, Электростатический разряд - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 8 кВ уровень 3 (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к/м излучения 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста: 4 кВ уровень 4 (прямой) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста:2 кВ уровень 4 (емкостная муфта) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ уровень 4 (Общий режим) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 2 кВ уровень 4-0 Приведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11, Приведенные и излучаемые помехи класс B в соответствии с CISPR 22, Emission standard for residential, commercial and light-industrial environments (кроме радиационного излучения) в соответствии с МЭК 61000-6-3 питание: 20,4… 264 В переменный/постоянный ток
Номинальный выходной ток: 8 А
Виброустойчивость: 0,075 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК-0,6 (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6, 0.5 gn (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6
Время реакции: <= 500 мс (при пересечении порога)
Коммутационная способность [ВА]: 2000 В·А
Максимальная потребляемая мощность [Вт]: 1,5 В постоянный ток
Максимальный ток переключения: 8 А переменный ток
Удароустойчивость: 15 gn (продолжительность = 11 мс) для 2 n-2 (длительность = 11 мс) для действия в соответствии с МЭК 60068-2-27
Категория применения: AC-15 в соответствии с IEC 60947-5-1, DC-13 в соответствии с IEC 60947-5-1, AC-1 в соответствии с МЭК 60947-4-1, DC-1 потребляемая мощность [ВА]: 3,5 В·А
Диапазон измерений: 150 мА ... 15 А Переменный/постоянный ток
Испытательное напряжение диэлектрика: 2,5 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-27 м/с 0/5 Материал контакта: Без кадмия
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток
Тип реле: Реле контроля тока
Сопротивление изоляции: > 100 МОм на 500 В/5 Погрешность измерения: < 1 % на весь диапазон с колебанием напряжения, 0.05 %/C при колебаниях температуры
Интегральное время: 1500 мс при максимальном напряжении
Показатели надежности безопасности: MTTFd = 296,8 лет, B10d = 270000
50 % Регулируемый с порговой настройкой, 3 % фиксированный с полной шкалой для оконного режима
Стабильность и повторяемость характерис: +/- 0.5 % для входной и измерительной цепи, +/- 2 % для задержки времени
Настройка точности выдержки времени: 10 P<< Параметры релейного мониторинга: Превышение или понижение тока в оконном режиме,Обнаружение избыточного или недостаточного тока
время задержки: Регулируемый 0.1...30 с, +/- 10 % максимального значения шкалы Tt- time delay upon fault
[Un] rated nominal voltage: 24...240 В Переменный/постоянный ток 50/60 контакты: 2 C/O Максимальный цикл измерения: 100 мс цикл измер. как среднеквадрат. значение
допуск рабочего напряжения: - 15 % + 10 % Un
задержка при включении: 0,3 с
Порог уставки: 10...100 %
Сопротивление между клеммами: 0,005 Ом на Клеммы E3-M, 0,015 Ом на Клемы E1-M
Сопротивление внутреннего входа: 0,015 Ом, 0,005 Ом, 0,05 Ом
Точность настройки порога переключения: +/- 10 % от полной шкалы
Отклонение порога переключения: <= 0,05 % на градус по Цель напряжения питания
Отклонение задержки времени: <= 0,05 % на градус Цельсия в зависимости от допустимой температуры воздуха, <= 1 % в пределах диапазона питающего напряжения
