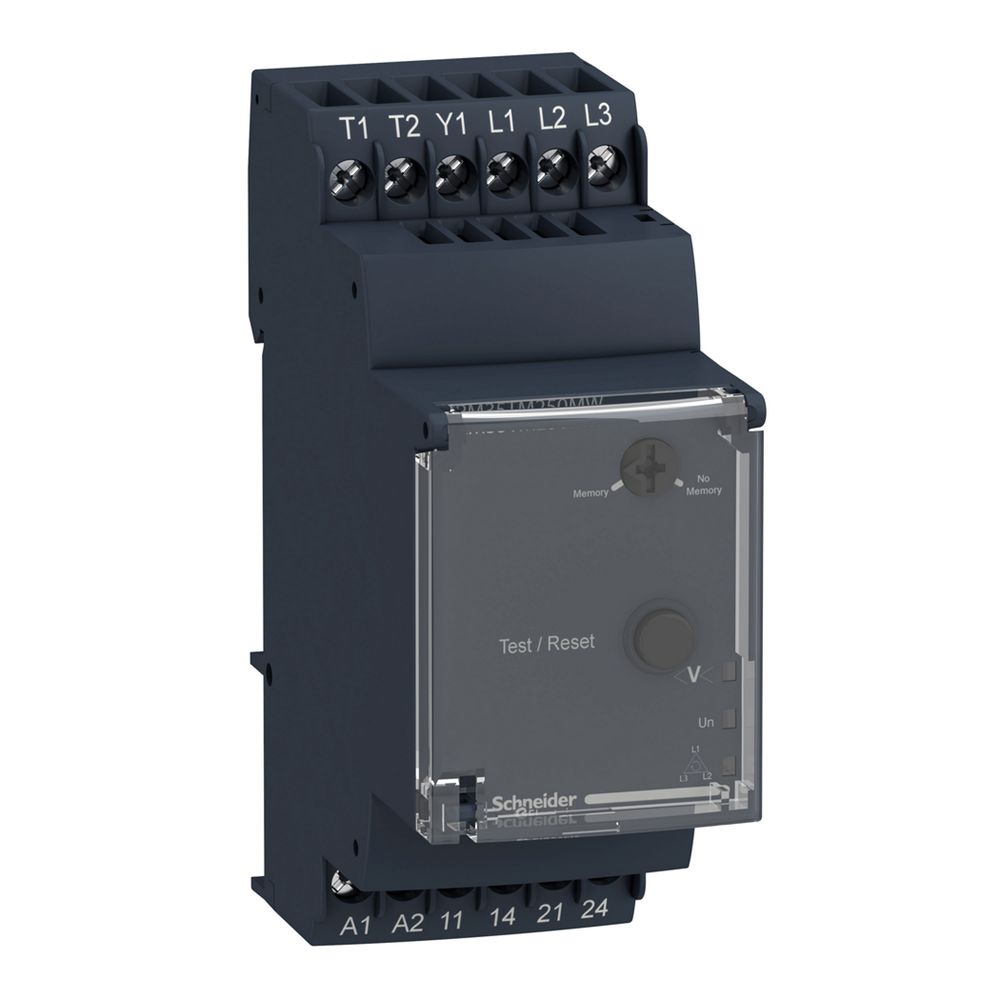

Реле контроля 3Ф напряжения, температуры двигателя RM35TM250MW

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: Motor temperature control relay
Масса нетто: 0,13 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,8 см<1/5
Длина 1 упаковки: 9,7 см. Вес 1 упаковки: 132 г. Гарантия: 18 месяцев. подключение: Винтовые зажимы, 1 x 0.5...1 x 4 мм кв (AWG 20...AWG 11) Твердый без кабельного наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20...AWG 14) 0.2...1 x 2.5 мм кв (AWG 24...AWG 12) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником
Стандарты: МЭК 6045-10 Сертификация изделия: CSA, C-Tick, GOST, UL, GL
Рабочее положение: Любая позиция без снижения номинальных характеристик
Ширина: 35 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 48<0/> Высота 2 упаковки: 0 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 6,969 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура Мощность
затяжка: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий пластик
Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP30 в соответствии с МЭК 60529 (корпус)
Маркировка: br Местная сигнализация: для питания включен светодиод (зеленый), для фаза реле (R2) светодиод (желтый), для температура реле (R1) светодиод (желтый)
Механическая износостойкость: 30000000 циклов 5%5 60068-2-30
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 10000 циклов
Электромагнитная совместимость: Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Emission standard for residential, 61000-6-3, Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2
Конкретное применение изделия: Для 3-фазного питания
Пределы напряжения питания: 20,4…264 В переменный ток, 20,4…264 В постоянный ток<-/0 10
Номинальный выходной ток: 5 А
Виброустойчивость: 0,35 мм (f= 5…57,6 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 57,6…150 Гц) в соответствии с МЭК 60255-21-1
50 мс (вход Y1 (контакт Y1-T1) и кнопка)
Тип контакта и соединения: 2 нормально открытых
Коммутационная способность [ВА]: 1250 В·А
Потребляемая мощность [ВА]: 0…4 В·А на 24...240 В переменный 5 5 А постоянный ток
[Uc] напряжение схемы управления: <= 3.6 В с контур контроля температуры (Терминалы T1-T2 разомкнуты)
Диапазон напряжения: 176...528 В
Рабочая скорость: <= 360 операций/ч полная нагрузка
МЭК 60255-21-1
Категория применения: AC-12 в соответствии с IEC 60947-5-1, AC-13 в соответствии с IEC 60947-5-1, AC-14 в соответствии с IEC 60947-5-1, AC-15 в соответствии с IEC 60947-5-1, DC DC-13 в соответствии с IEC 60947-5-1
Директивы: 73/23/EEC - директива низкого напряжения, 89/336/EEC - электромагнетическое соответствие
Диапазон измерений: 208...480 В переменный ток, 15...3100 Oh кВ переменный ток 50 Гц, 1 мин
Устойчивость к коротким перерывам потребления: 20 мс на 20.4 В
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток > 250 В двигателя
Сопротивление изоляции: > 500 МЕм на 500 В постоянный ток между питанием и выходом реле в соответствии с МЭК 60255-5, > 500 МЕм на 500 В постоянный ток между измерением и релейным выходом в соответствии с МЭК 60664-1, > 5 согласно МЭК 60255-5, > 500 МЕм на 500 В постоянный ток между питанием и выходом реле в соответствии с МЭК 60664-1, > 500 МОм на 500 В постоянный ток между измерением и релейным выходом в соответствии с МЭК 60255-5, > 5 в соответствии с МЭК 60664-1
Ток короткого замыкания: 0,007 А цепь измерения температуры (Терминалы T1-T2 короткозамкнутые)
Интегральное время: 10000 мс выход
Порог отключения: 3100 Ом +/- 10 % для/ван 4 кВ
Наименование релейной защиты: RM35TM
Параметры релейного мониторинга: Обнаружение обрыва фазы, Последовательность фаз, Кнопка теста/сброса, Температура двигателя с помощью PTC-зонда, Выбор (с памятью или без)
время задержки: 4 В Переменный/постоянный ток 50/60 Гц non self-powered
Частота схемы управления: 50...60 Гц +/- 10 % частота
Выходные контакты: 2 NO
Лимиты измерения напряжения: 176…528 В переменный ток<5/с> между клеммами: 602 мОм
потребляемая мощность: 0,5 В постоянный ток
Максимальное сопротивление:1500 Ом для датчика температуры на 20 C
Сброс при предельном параметре: 1650 Ом +/- 10 % для контур контроля температуры
