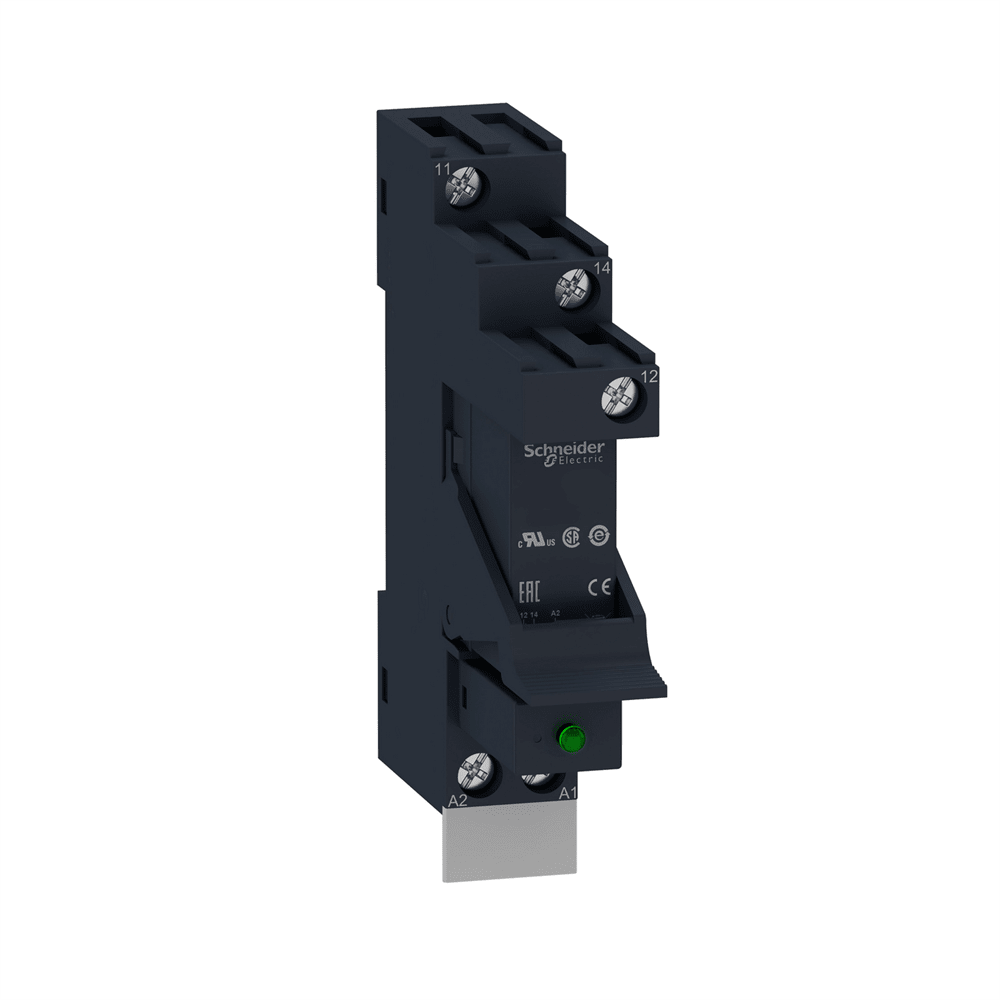

Реле электромеханическое интерфейсное в сборе с одним переключающим контактом, 230 вольт переменного тока RSB1A120P7PV

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Предварительно смонтированное вставное реле с гнездом
Масса нетто: 0,050 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,604 см
Длина 1 упаковки: 8,636 см
Вес 1 упаковки: 49,896 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 180...250 В переменный ток 50/60 Гi 400 В в соответствии с МЭК 60947 [Uimp] номинальная импульсная выдерживаемая напря: 3,6 кВ в соответствии с МЭК 61000-4-5 [Ie] номинальный рабочий ток: 12 А (AC-1/DC-1) нормально открытый в соответствии с МЭК, 6 А (AC- подключение: Соединитель, 1 x 0.25...1 x 2.5 мм кв. (AWG 20...AWG 14) Твердый без кабельного наконечника, Соединитель, 2 x 0.5...2 x 1.5 мм кв. 61984
Сертификация изделия: CE, UL, CSA, EAC
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 18 см
Ширина 2 упаковки 28 см
Вес 2 упаковки: 1,783 кг
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 180
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см<0/5 Длина 3 упаковки: 1 кг
Рабочая температура окружающей среды: -40…70 C (переменный ток)
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RSB
Тип управления: Без<0/0 Механическая износоустойчивость0 окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов, 12 А на 250 В, AC-1 нормально открытый, 100000 циклов, 6 А на 250 В, AC-1 нормально закрытый
Виброустойчивость: +/- 60068-2-6
Тип контакта и соединения: 1 переключающий контакт
[Uc] напряжение схемы управления: 230 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: 1 светодиод0<ч/ч Рабочая скорость: <= 0 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами, 5000 В переменный ток между катушкой и контактом
Ударопрочность: 10 gn (продолжительность = 11 мс) для не работает в соответствии с МЭК 60068-2-25 gn (продолжительность = 11 мс) для действия в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 12 А в -40…40 C
Работа контакта: Стандартный
Материал контакта: Серебряный сплав (AgNi)
Максимальное напряжение переключения: 300 В постоянный ток в соответствии с МЭК
Рабочее время: 20 мс действующий, 20 мс сброс
Название серии: Интерфейсное реле
Показатели надежности безопасности: B10d = 100 ВА переменный ток, 336 Вт постоянный ток
Минимальная коммутационная способность: 120 мВт на 10 мА, 12 В
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.15 Uc переменный ток<7/5 Средний потребитель Среднее сопротивление катушки: 32500 Ом сеть: переменный ток на 20 C +/- 15 % минимальное напряжение коммутации: 12 В номинальная резистивная нагрузка: 12 А на 250 В переменный ток, 12 А на 28 В постоянный ток, 8,. 0,79 Н.м.
