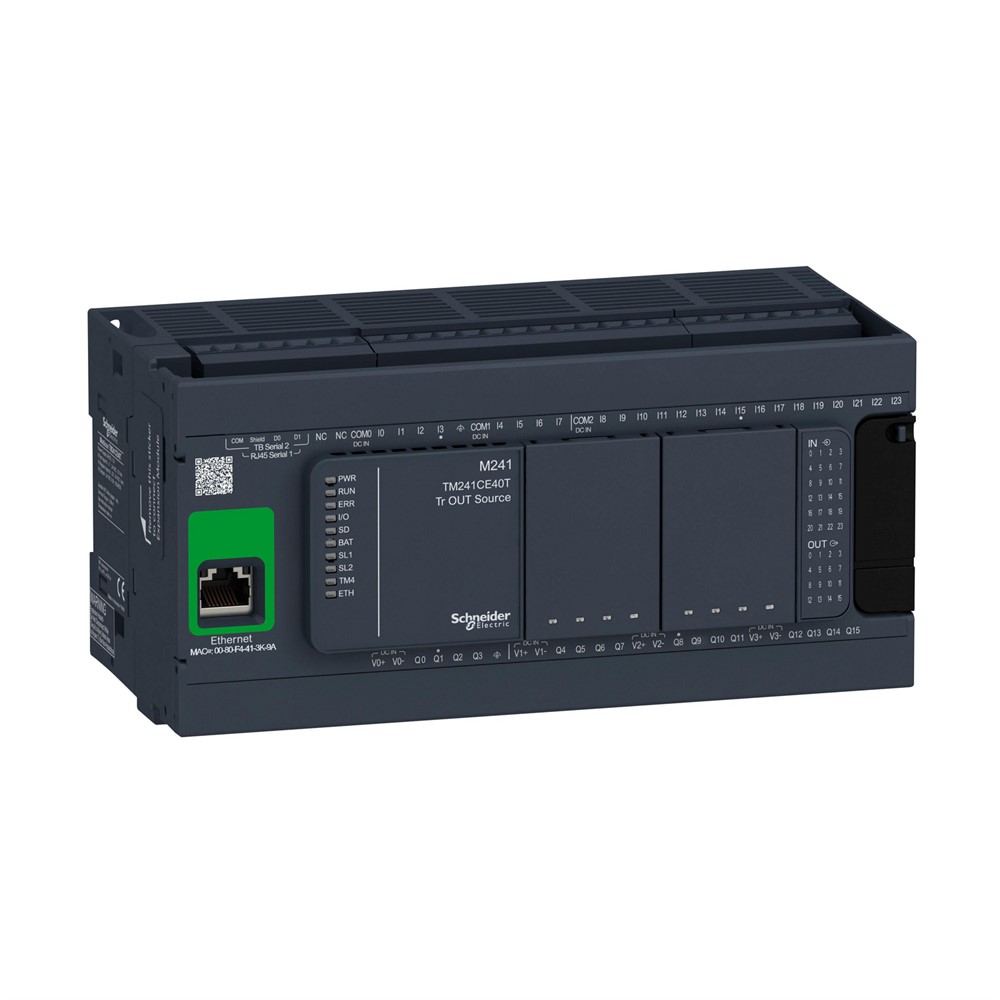

Программируемый логический контроллер M241 40 входа/выхода транз., 2 RS485, 1 Ethernet TM241CE40T

Этот продукт является частью линейки Modicon M241, предложения логических контроллеров для приложений, требующих высокой производительности. Этот логический контроллер обеспечивает 24 дискретных, 8 быстрых входов, 16 транзисторов, 4 быстрых выхода с выходным транзистором Ethernet PNP. Это логический контроллер Modicon с номинальным питающим/выходным напряжением 24 В постоянного тока и выходным током 0,5 А для транзисторного выхода, 0,1 А для быстрого выходного тока с логикой потребления или источника входной логики положительного выхода. Этот продукт позволяет создавать программу интуитивно понятно, как никогда раньше благодаря организованному дизайну экрана. Интегрированные соединения: USB-порт с mini B USB 2,0, неизолированное последовательное соединение 1 с интерфейсом RJ45 и RS232/RS485, неизолированное последовательное соединение 2 со съемной винтовой клеммной колодкой и интерфейсом RS485 и Ethernet с RJ45. Это контроллер Modicon M241 с 8 МБ для программ, 64 МБ для системной памяти RAM, 128 МБ встроенной флэш-памяти для резервного копирования пользовательских программ и памяти SD-карты объемом 16 ГБ. Это продукт со степенью защиты IP20. Его размеры: 190 мм (ширина) x 95 мм (глубина) x 90 мм (высота). Весит 0,62 кг. Логические контроллеры Modicon M241 разработаны для высокопроизводительных компактных машин с функциями контроля скорости и положения. Этот продукт сертифицирован CE, IACS E10, CSA, RCM и CULus. Он отвечает стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морским спецификациям (LR, ABS, DNV, GL), стандартам UL 1604 и UL 50. Он поддерживает крепление на DIN-рейке. Достигните эталонной производительности и повысьте доходность благодаря Modicon M241 с помощью интуитивно понятного машинного программирования с помощью EcoStruxure Machine Expert, готовых к использованию программ и функциональных блоков.

Технические характеристики

Серия продукта: Modicon M241
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,62 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,259 см3 см
Длина 1 упаковки: 22,934 см
Вес 1 упаковки: 770,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: ANSI/ISA 12-12-01, CSA C22.2 № 142, CSA C22.2 № 213, МЭК 61131-2:2007, Морской сертификат (LR, ABS, DNV, GL), UL 508< UL UKCA, DNV-GL, ABS, LR
Высота: 90 мм
Ширина: 190 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 0 см
Вес 2 упаковки: 5,461 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 48
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см<0/0 Длина 3 упаковки: 4 кг
Глубина: 95 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между питанием и внутренней логикой в ??500 В переменный ток, Неизолированные между питанием и землей, Между входом и внутренней логикой, Между входом и внутренней логикой быстрым входом и внутренней логикой в ??500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Неизолированный между выходами, Между быстрым выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменное соединение
колодка для входов и выходов (шаг 5.08 мм), съемная винтовая клеммная колодка для подключения питания 24В постоянного тока (шаг 5.08 мм) Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка Ошибка ввода/вывода (I/O) 1 светодиод (красный), для доступа к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 1 светодиод (зеленый), для неисправности шины на TM ввода/вывода 1 светодиод на канал (зеленый), для активность порта Ethernet 1 светодиод (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха
Входное полное сопротивление: 4.7 кОм для входа, 2.81 кОм для быстрый вход
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2,4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3 МЭК 61000-4-3
Максимальная просадка напряжения: <1 В
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для входа, Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <50 м для выхода, Экранированный кабель<3/мк 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, USB, 10/100 Мбит/с для Ethernet
Максимальный пусковой ток: 50 А
Отклонение хода часов: <= 60 с/месяц на 25 C
Тип аккумулятора: BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год/ 40
Максимальное количество подключений: 8 Modbus сервер, 8 протокол SoMachine, 10 веб-сервер, 4 FTP-сервер, 16 Ethernet/IP цель, 8 Modbus клиент
Тип встроенного интерфейса: Неизолированный последовательный канал серийный номер 1 из RJ45 разъем и RS4 2 со съемная колодка с винтовыми клеммами разъем и RS485 интерфейс, Порт USB с mini B USB 2.0 разъем, Ethernet с RJ45 разъем
Структура применения: 3 циклические задачи + 1 свободная задача, 8 внешних ситуационных задач, 4 с/на 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Протокол порта обмена данными: Неизолированный последовательный канал: Modbus протокол главный/ведомый Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс 0, 4 g n , 3 g 3,5 мм на 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Количество дискретных вход4 МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 5 мкА/мкВ/кв/мк Время: 5 мкА I0...I7 клемма(ы) для быстрый вход, <= 2 мкс выключения, I0...I7 клемма(ы) для быстрый вход, <= 2 мкс включения, Q0...Q3 клемма(ы) для быстрый выход, <= 2 мкс выключения, Q0...Q3 клемма(ы) для быстрый вход клемма(ы) для входа, 50 мкс отключения, I0...I15 клемма(ы) для входа, <= 34 мкс включения, Q0...Q15 клемма(ы) для выхода, <= 250 мкс выключения, Q0...Q15 клемма(ы) для выход
Количество дискретных выходов: 16 транзистор 4 быстрый выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока для транзисторный выход
Пределы выходного напряжения: 30 В замыкания, Защита от короткого замыкания, Защита от обратной полярности для быстрый выход
Логика дискретных входов: Приемник или источник
Логика дискретного выхода: Положительная логика (источник)
Максимальная нагрузка лампы накаливания: <2,4 В<0/0 быстрый вход, 7 мА для входа
Объем памяти: 64 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: 10BASE-T/100BASE-TX - 1 порт(ы) медный кабель
Питание линии:0 (серийный номер) мА
Веб-сервисы: Веб-сервер
Продолжительность цикла: 10 мс 16 EtherNet/IP, 64 мс 64 Modbus TCP
Срок резервного хранения данных: 2 года на 25 C
Потребление энергии [Вт]: 32,6…40,4 В/м Тип сигнала управления: A/B на 100 кГц для быстрый вход (HSC режим), Импульс/направление на 200 кГц для быстрый вход (HSC режим), Однофазный на 200 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 0.0 0.5 A для транзисторный выход (Q0...Q15)
Удароустойчивость: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Точность: +/- 0,1 % на 0,1 % на 0,1 % на 0,1 % 0,1 % на 0,1 % на 0,1 % на 0,1 % на 0,1 % на 0,1 % на 0,1 % на 0.1 % на 0.1% +/- 1 % на 0,1…1 кГц для быстрый выход
Максимальный ток на общий выход: 2 А
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач), 1 кВ в соответствии с МЭК 61000-4- 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК 61000-4-4 (транзисторного выхода)
Рабочая температура воздуха: -10…50 C (вертикальная установка), -10…55 эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10...150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5...10 помехи - испытательный уровень: 40 дБмкВ/м QP класс А на 30...230 МГц в соответствии с МЭК 55011 47 dB?V/m QP класс А на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5,1 кВ экранированный кабель Обычный режим согласно МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ-0 1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 МГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом ( частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Максимальная выходная частота: 20 кГц для быстрый выход (PWM PLS), 1 кГц для выхода
Количество подчиненных устройств: 64 Modbus TCP, 16 EtherNet/IP
Часы реального времени: С
Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии данных: 128 МБ строек программ
Настраиваемое время фильтрации: 1 µs для быстрый вход, 12 мс для быстрый вход, 0 мс для вход, 1 мс для вход, 4 мс для вход, 12 мс для вход
Интегральное время: 10 мс автоматический сброс выход , 12 с автоматический входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 16 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс/л ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: 100 кГц), ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(а) для транзисторный выход (частота позиционирования: 1 кГц)
услуги Ethernet: FDR, DTM DHCP клиент встроенный порт Ethernet, SMS сообщение, Обновление ПО, SNMP client/server, Программирование, NGVL, Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP клиент сканер ввода/вывода, Сканер ввода/вывода Ethernet/IP вбуд и Modbus TCP slave, Отправить и получать электронную почту от контролера, основанного на TCP/UDP library, Веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент

25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Максимальная выходная частота: 20 кГц для быстрый выход (PWM режим), 100 кГц для быстрый выход (режим PLS), 1 кГц для выхода
Количество подчиненных устройств: 64 реального времени: С
Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход, 1 мс для вход, 4 мс для вход, 12 мс для вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 0 0 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для прочая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS сообщение, Обновление ПО, SNL client/server, SNL client/server ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP клиент сканер ввода/вывода, Сканер ввода/вывода Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave, Send and receive email from the controller system), OPC UA сервер, DNS клиент

25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Максимальная выходная частота: 20 кГц для быстрый выход (PWM режим), 100 кГц для быстрый выход (режим PLS), 1 кГц для выхода
Количество подчиненных устройств: 64 реального времени: С
Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход, 1 мс для вход, 4 мс для вход, 12 мс для вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 0 0 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для прочая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS сообщение, Обновление ПО, SNL client/server, SNL client/server ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP клиент сканер ввода/вывода, Сканер ввода/вывода Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave, Send and receive email from the controller system), OPC UA сервер, DNS клиент

ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS-сообщение, Обновления ПЗ, NG Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP клиент сканер ввода/вывода, Сканер ввода/вывода Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave, Send and receive email f (WebVisu & XWeb system), OPC UA сервер, DNS клиент

ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS-сообщение, Обновления ПЗ, NG Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP клиент сканер ввода/вывода, Сканер ввода/вывода Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave, Send and receive email f (WebVisu & XWeb system), OPC UA сервер, DNS клиент
