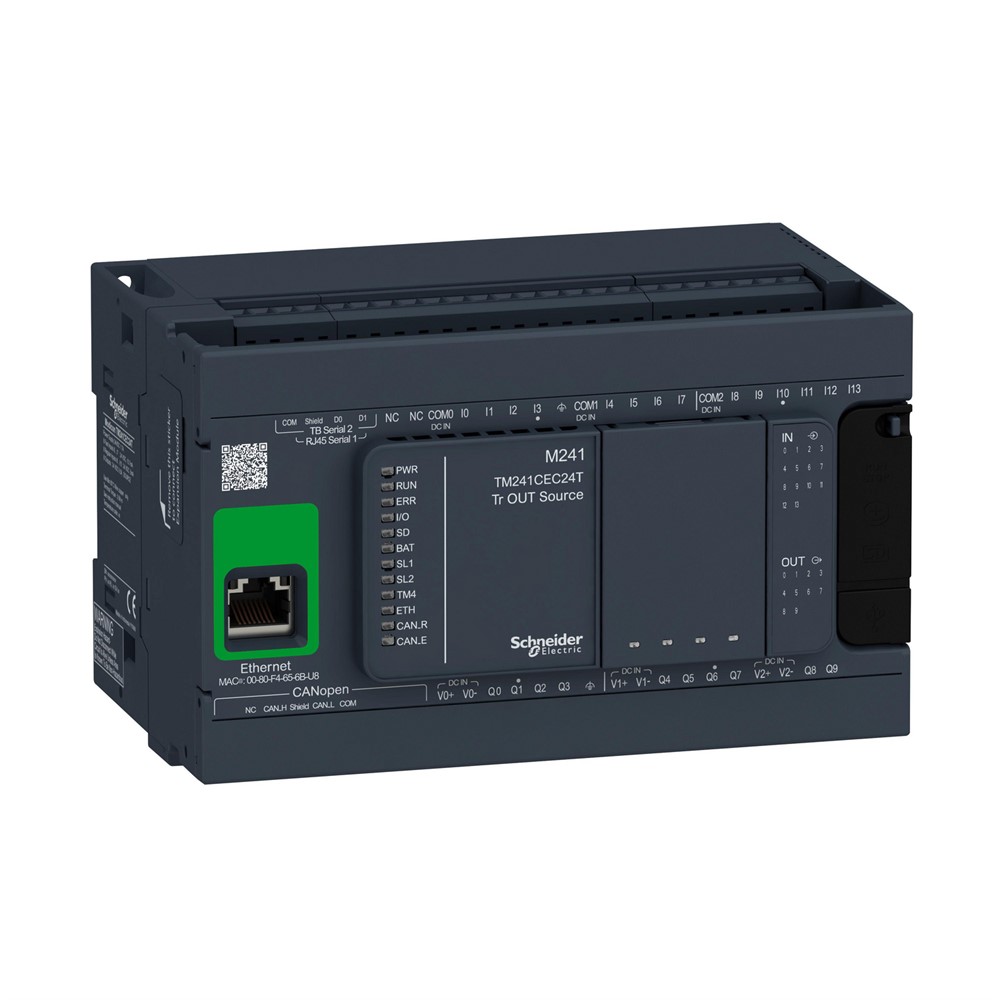

Программируемый логический контроллер M241 24 входа/выхода транз., 2 RS485, 1 Ethernet, CAN TM241CEC24T

Этот контроллер TM241 является частью линейки контроллеров Modicon M241 Logic. Он имеет 24 логических входа/выхода и питается 24 В постоянного тока. Поставляется со съемными клеммными винтовыми колодками для подключения входа/выхода, съемной клеммной колодкой для подключения источника питания, резервной батареей кнопочного типа BR2032. Этот логический контроллер M241 имеет пять встроенных коммуникационных портов, два последовательных канала (RS232/RS485 и RS485) и порт программирования USB mini-B. Он также имеет Ethernet порт и порт CANopen. Это позволяет контролировать простые движения или циклы управления. Емкость логических контроллеров M221 можно увеличить посредством модуля расширения Modicon TM3.

Технические характеристики

Серия продукта: Modicon M241
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,53 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,3 см3, 1 Длина 1 упаковки: 18,729 см
Вес 1 упаковки: 661,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рей набором
Стандарты: ANSI/ISA 12-12-01, CSA C22.2 № 142, CSA C22.2 № 213, МЭК 61131-2:2007, Морской сертификат (LR, ABS, DNV, GL), UL 508
DNV-GL, ABS, LR
Высота: 90 мм
Ширина: 150 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 8
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см<0/0 2 упаковки: 6,16 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 64
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см
Длина 3 упаковки: 80,0 см3
Глубина: 95 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между питанием и внутренней логикой в ??500 В переменный ток, Неизолированные между питанием и землей, Между входом и внутренней логикой в ??50 внутренней логикой в ??500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Неизолированный между выходами, Между быстрым выходом и внутренней логикой в ??500 В переменный ток
Маркировка: CE
Электрическое соединение: съемная винтовая клемма 5 мм. съемная винтовая клеммная колодкадля подключения питания 24В постоянного тока (шаг 5.08 мм)
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный),/ Омылка (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 1 светодиод (зеленый), для неисправности шины на TM4 (TM4) 1 светодиод (красный), для Состояние активность порта Ethernet 1 светодиод (зеленый), для Ошибка CANopen 1 светодиод (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
-25…70 C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 4.7 кОм для входа, 2.81 кОм для быстрый вход
Устойчивость к электростатическому разряду:8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1, 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальная просадка напряжения: <1 В
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для вход, Экранированный кабель <10 м Экранированный кабель <3 м для быстрый выход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с (115,2 кбит/с) RS232, 480 Мбит/с для шины длиной 3 м для USB, 10/100 Мбит/с для Ethernet, 1000 кбит/с для шины длиной 20 м для CANopen, 800 кбит/с для шины длиной 40 м для CANopen для CANopen, 250 кбит/с для шины длиной 250 м для CANopen, 125 кбит/с для шины длиной 500 м для CANopen, 50 кбит/с для шины длиной 1000 м для CANopen, 20 кбит/с для шин Максимальный пусковой ток: 50 А
Отклонение хода часов: <= 60 с/месяц на 25 C
Тип аккумулятора: BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год(годы)
Количество дискретных входов/выходов: 6 Ethernet/IP, 8 Modbus сервер
Тип встроенного интерфейса: Неизолированный последовательный канал серийный номер 1 с RJ45 разъем и RS232/RS485 интерфейс, Неизолированный последовательный канал серийный 2 со съемная колодка с винтовыми клеммами разъем и RS485 интерфейс. RJ45 разъем, CANopen J1939 со штекером SUB-D 9 разъем
Структура применения: 8 внешних ситуационных задач, 4 циклические задачи, 3 циклические задачи + 1 свободная задача, 8 ситуационных задач
[Us] номинальное напряжение питания: 24 20,4…28,8 В
Протокол порта обмена данными: Неизолированный последовательный канал: Modbus протокол главный/ведомый
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 3 gn на 8,4…150 Гц на симметричный рей, 5 на 4,5 3 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Количество дискретных входов: 14, дискретный вход 8 быстрый вход 1 соответственно Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 5 мкА для выхода
Время реакции: 50 мкв 50 мкс отключения, I0...I13 клемма(ы) для входа,<= 2 мкс включения, I0...I7 клемма(ы) для быстрый вход, <= 2 мкс выключения, I0...I7 клемма(ы) для быстрый вход, <= 34 мкс включения, Q0...Q9 клемма(ы) для выхода, <= 250 мкс выключения, Q= включения, Q0...Q3 клемма(ы) для быстрый выход, <= 2 мкс выключения, Q0...Q3 клемма(ы) для быстрый выход
Количество дискретных выходов: 10 транзистор 4 быстрый выход
Тип дискретного выхода: Транзистор транзистор<2/ Напряжение диска выход
Пределы выходного напряжения: 30 В постоянный ток
Тип защиты: Защита от короткого замыкания, Защита от короткого замыкания, Защита от обратной полярности для быстрый выход
Логика дискретных входов: Приемник или источник
Логика дискретного выхода< лампы накал: <2,4 В
Ток дискретного входа: 5 мА для вход, 10,7 мА для быстрый вход
Объем памяти: 64 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: 10BASE-t/TX кабель
Питание: (серийный номер 1) питание последовательной линии: 5 В, <200 мА
Веб-сервисы: Веб-сервер
Срок резервного хранения данных: 2 года на 25 C
Потребление энергии [Вт]: 32,6…40,4 В/х сигнала управления: A/B на 100 кГц для быстрого входа (HSC режим), Импульс/направление на 200 кГц для быстрого входа (HSC режим), Однофазный на 200 кГц для быстрого входа (HSC режим)
Ток дискретного выхода: 0.5 для быстрый выход (PTO mode) (Q0...Q3)
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Точность: +/- 0.1 % на ,0 % на 0,1…1 кГц для быстрый выход
Максимальный ток на общий выход: 2 А с Q0...Q3 канал для быстрый выход, 2 А с Q4...Q7 канал для выхода, 1 А из Q8...Q9 канал для выхода
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 6-4 к МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК 61000-4-4 (транзисторного выхода1) установка), -10…55 C (горизонтальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10…150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А на 30…230 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м QP линии электропередач) на 150…1500 кГц в соответствии с МЭК 55011 Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ релейного выхода 0 Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6. (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL) режим), 100 кГц для быстрый выход (режим PLS), 1 кГц для выход
Количество подчиненных устройств: 63 CANopen
Часы реального времени: С
Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии резервное копирование пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрого входа, 12 мс для быстрого входа, 0 мс для входа, 1 мс для входа, 4 мс для входа, 12 мс для входа
Интегральное время: 10 мс автоматическое 1 выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
позиционирование: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: 100 кГц), ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(а) для транзисторный выход (частота позиционирования: 1 кГц)
1 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость 0 к5 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 2 ц/м) (LR, ABS, DNV, GL)
Максимальная выходная частота: 20 кГц для быстрый выход (PWM режим), 100 кГц для быстрый выход (режим PLS), 1 кГц для выхода
Количество подчиненных устройств: 63 CANopen
Часы реального времени: SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход, 12 мс для быстрый вход, 0 мс для вход в, 0 мс для вход, 1 вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 14> стандартный вход 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: 100 кГц), ВАЛ ОТБОРА МОЩНОЙ позиционирование: 1 кГц)
услуги Ethernet: SNMP client/server, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, IEC VAR ACCESS, FTP клиент/сервер, SQL клиент, DHCP клиент, Ethernet/IP адаптер, Отправить и получать электронную почту от сервера X system), OPC UA сервер, DNS клиент
Профиль CANopen: DS 301 V4.02, DR 303-1

1 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость 0 к5 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 2 ц/м) (LR, ABS, DNV, GL)
Максимальная выходная частота: 20 кГц для быстрый выход (PWM режим), 100 кГц для быстрый выход (режим PLS), 1 кГц для выхода
Количество подчиненных устройств: 63 CANopen
Часы реального времени: SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход, 12 мс для быстрый вход, 0 мс для вход в, 0 мс для вход, 1 вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 14> стандартный вход 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиционирования: 100 кГц), ВАЛ ОТБОРА МОЩНОЙ позиционирование: 1 кГц)
услуги Ethernet: SNMP client/server, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, IEC VAR ACCESS, FTP клиент/сервер, SQL клиент, DHCP клиент, Ethernet/IP адаптер, Отправить и получать электронную почту от сервера X system), OPC UA сервер, DNS клиент
Профиль CANopen: DS 301 V4.02, DR 303-1

12 мс для быстрый вход, 0 мс для вход, 1 мс для вход, 4 мс для вход, 12 мс для вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение: вход (HSC режим) на 200 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩЕНИЯ: 100 кГц), ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: SNMP клиент/сервер, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, IEC VAR ACCESS адаптер, отправка и получение электронной почты из контроллера, основанного на TCP/UDP library, Веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Профиль CANopen: DS 301 V4.02, DR 303-1

12 мс для быстрый вход, 0 мс для вход, 1 мс для вход, 4 мс для вход, 12 мс для вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение: вход (HSC режим) на 200 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩЕНИЯ: 100 кГц), ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) для транзисторного выхода (частота позиционирования: 1 кГц)
услуги Ethernet: SNMP клиент/сервер, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, IEC VAR ACCESS адаптер, отправка и получение электронной почты из контроллера, основанного на TCP/UDP library, Веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Профиль CANopen: DS 301 V4.02, DR 303-1
