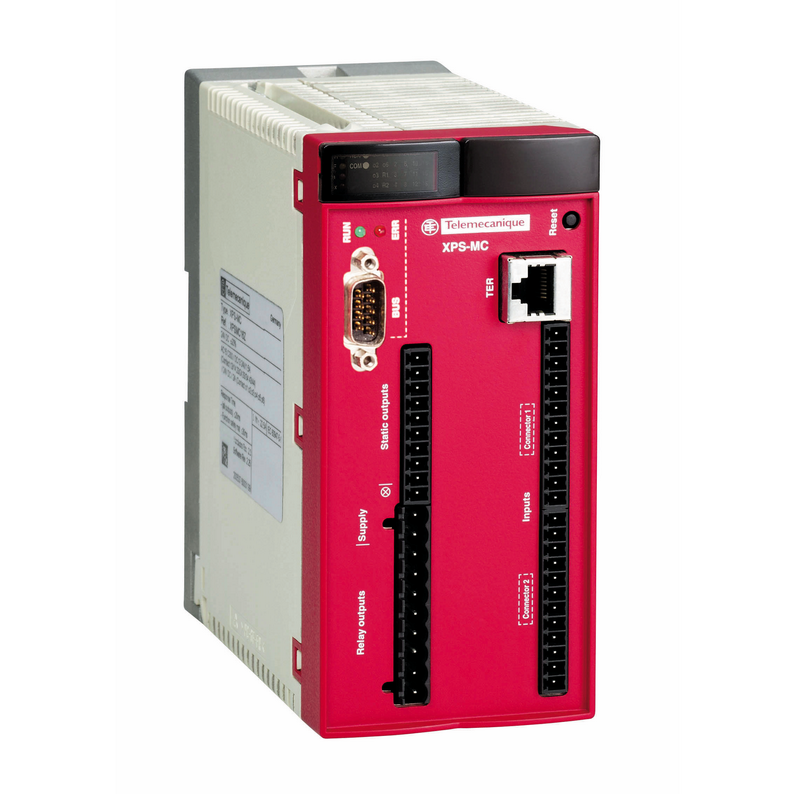

Программируемый логический контроллер безопасности Preventa, 16 дискретных входов XPSMC16ZC

Технические характеристики

Серия продукта: Автоматизация безопасности Preventa
Тип изделия или компонента: Configurable safety controller
Масса нетто: 0,82 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,500 8 см
Длина 1 упаковки: 26,000 см
Вес 1 упаковки: 1,265 кг
Гарантия: 18 месяцев
Монтажная опора: Монтажная плата
[Ui] номинальное напряжение изоляции: 300 В (6) VDE 0110 часть 1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ категория перенапряжения III согласно МЭК 60647-5-1, DIN VDE 0110 часть 1
Стандарты: МЭК 61496-1, EN 574/ISO 13856-1, МЭК 61508, EN 954-1/EN/ISO 13849-1, IEC 60947-5-1, МЭК 60204-1
Сертификация изделия: UL, TUV, CSA
Высота: 151,5 мм
S04
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 40,000 см
Длина 2 упаковки: 60,000 см
Вес 2 упаковки: 8,459 кг температура окружающей среды: -10…55 C
Степень защиты: IP20 в соответствии с МЭК 60529
Отключающая способность: 2 А на 24 В для статической выходной цепи, 1,5 А на 24 В (DC-13) постоянная времени: 50 мс для релейный выход
Температура окружающего воздуха для собер: -25…85 C
Номинальный ток предохранителя: 16 А gL для блока питания, 4 А gL для релейного выхода, 6 А Быстродействующий для релейного выхода
[Us] номинальное напряжение питания: 24 В постоянный ток - 20... с 1 SUB-D 9-контактный штекер порт(ы) , последовательный канал, скорость передачи: 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps or 1 Mbps, Modbus с 1 RJ45 порт(ы) 2400 бит/с, 4800 бит/с, 9600 бит/с или 19200 бит/с
Время реакции: Настраивается: 20 мс или 30 мс с программным обеспечением XPSMCWIN
Количество входов: 16< бит/неформ, 1 стартовый 1 2 стоп-бит без четности, Режим RTU (удаленного терминального устройства)
Функция модуля: Dynamic monitoring of hydraulic valves on linear presses, Эксцентриковый прижим, Emergency stop monitoring, with or without time delay, 1 or 2-channel wiring, 3 Вкл. выключателя, Guard monitoring for injection presses and blowing machines, Мониторинг защиты с помощью 1/2 конц. выключателей, Гидравлический пресс, Мониторинг магнитного выключателя категория 4 в соответствии с МЭК 61496.Функция отключения световых завес, Селектор положения, Контроль защитного коврика, Безопасные временные задержки, Мониторинг обрыва вала/цепи, Обнаружение нулевой скорости, Мониторинг светового занавеса категория 4 в соответствии с МЭК 61496, Управление двумя руками категория 4 13851
Метод доступа: Ведущий
[Ith] условный тепловой ток в открытом исп: 16 А для релейный выход, 6,5 А для статической выходной цепи
Потребление энергии [Вт]: 12 В
[Uc] напряжение схемы управления: 1/8/2/8 1…247 для Modbus
Минимальный выходной ток: 10 мА для релейный выход
Тип выхода: 2 реле, 2 NO контакты (всего 4 NO) цепь(ы), Полупроводниковых выходов, 6 цепь(ы) , безвольтовый
Тип защиты входа: Внешний Настраиваемый
Уровень безопасности: Может достичь PL e/категории 4 в соответствии с EN 954-1/EN/ISO 13849-1, Может достигать SIL 3 в соответствии с МЭК 61508
Время синхронизации между входами: В зависимости от выбранной конфигурации А4 Выходной тепловой выход и 2 А на другие для релейный выход
Парность: Парный для Modbus, Нет для Modbus, Нечетный для Modbus
Наименование модуля безопасности: XPSMC
Минимальное выходное напряжение: 17 В для релейный выход
Максимальное сопротивление линии: 100 Ом <2> 954-1/EN/ISO 13849-1, PLE максимум в соответствии с ISO 13849-1, SIL 3 максимум в соответствии с МЭК 61508
Емкость станции: 14 слов
Поддерживаемая функция Modbus: 01: 8-разрядные исходные данные/32-разрядные-2 данные/8-разрядные исходные данные, 03: информация и ошибки

4 А на оба выхода одновременно, 6 А на 1 выход и 2 А на другие для релейный выход
Парность: Парный для Modbus, Нет для Modbus, Нечетный для Modbus
Наименование модуля безопасности: XPSMC
Минимальное выходное напряжение: 17 В для релейный выход<0/0 м
Категория безопасного использования: Категория 4 максимум в соответствии с EN 954-1/EN/ISO 13849-1, PLE максимум в соответствии с ISO 13849-1, SIL 3 максимум в соответствии с МЭК 61508
Емкость станции: 14 слов
Поддерживаемая функция Mod8:-2 данные, 02: 32-разрядные входные данные/8-разрядные исходные данные, 03: информация и ошибки

4 А на оба выхода одновременно, 6 А на 1 выход и 2 А на другие для релейный выход
Парность: Парный для Modbus, Нет для Modbus, Нечетный для Modbus
Наименование модуля безопасности: XPSMC
Минимальное выходное напряжение: 17 В для релейный выход<0/0 м
Категория безопасного использования: Категория 4 максимум в соответствии с EN 954-1/EN/ISO 13849-1, PLE максимум в соответствии с ISO 13849-1, SIL 3 максимум в соответствии с МЭК 61508
Емкость станции: 14 слов
Поддерживаемая функция Mod8:-2 данные, 02: 32-разрядные входные данные/8-разрядные исходные данные, 03: информация и ошибки
