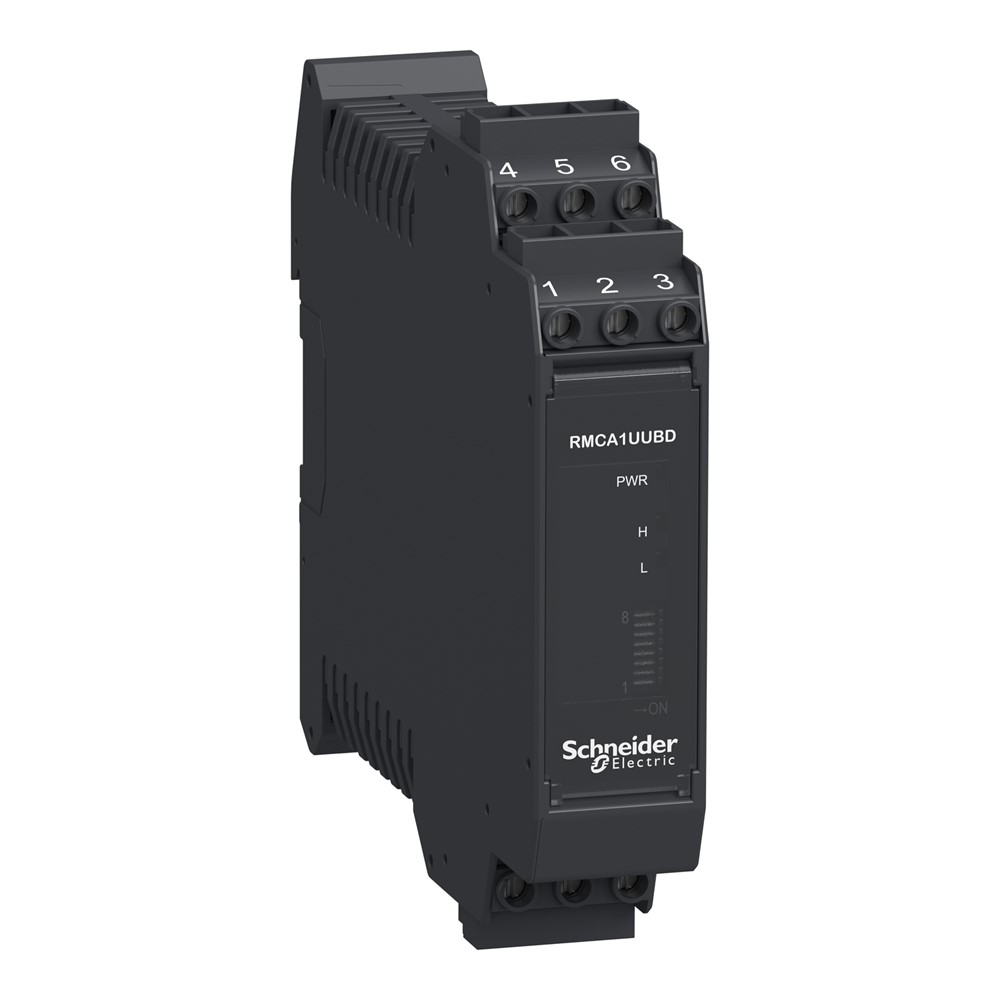

Преобразователь тока 0-15А, =/~ Schneider Electric RMCA1UUBD

Измерительный преобразователь тока Harmony Analog RMCA1UUBD предназначен для измерения переменного тока до 15 А и преобразования его в стандартные сигналы тока 0-20 мА или 4-20 мА, а также напряжения 0-10 В, 2-10 В, 0-5 В или 1-5 В. Устройство применяется в системах мониторинга энергопотребления и управления электроприводами. Корпус шириной 22.5 мм обеспечивает усиленную изоляцию (до 5.4 кВ) между входом и выходом.

Основные преимущества:
- Высокая изоляция: электрическая прочность изоляции между входом и цепью питания достигает 5.4 кВ переменного тока.
- Прямое измерение: рассчитан на непосредственное подключение к измерительным цепям до 15 А.
- Двойной выход: одновременная выдача токового и voltageого сигнала.
- Надёжность в индустриальной среде: устойчивость к вибрации 5 gn и ударам 50 gn.

Технические особенности

Ток потребления: <= 50 мА для 24 В
Диапазон входного тока: 0...15 А
Диапазон выходных сигналов: 0...20 мА (<= 550 Ом), 4...20 мА (<= 550 Ом), 0...10 В (>= 10 кОм), 2...10 В (>= 10 кОм), 0...5 В (>= 10 кОм), 1...5 В (>= 10 кОм)
Погрешность измерения: +/- 0.2 % полной шкалы
Температурный коэффициент: < 150 ppm/°C
Напряжение питания Us: 24 В постоянный ток +30 %...-25 %, изолированное
Номинальное напряжение изоляции Ui: 300 В / 600 В
Степень защиты IP: IP20
Ширина: 22.5 мм
Высота: 107.5 мм
Глубина: 113.6 мм
Способ крепления: защелкивание на 35 мм DIN-рейку
Масса нетто: 0.10 кг
Температура эксплуатации: -40-70 °C
Температура хранения: -40-85 °C
Модель: RMCA1UUBD
Артикул: RMCA1UUBD
Производитель: Schneider Electric

Для повышения точности измерений следите, чтобы сечение подключаемых проводов соответствовало рекомендованному диапазону 20-12 AWG.
