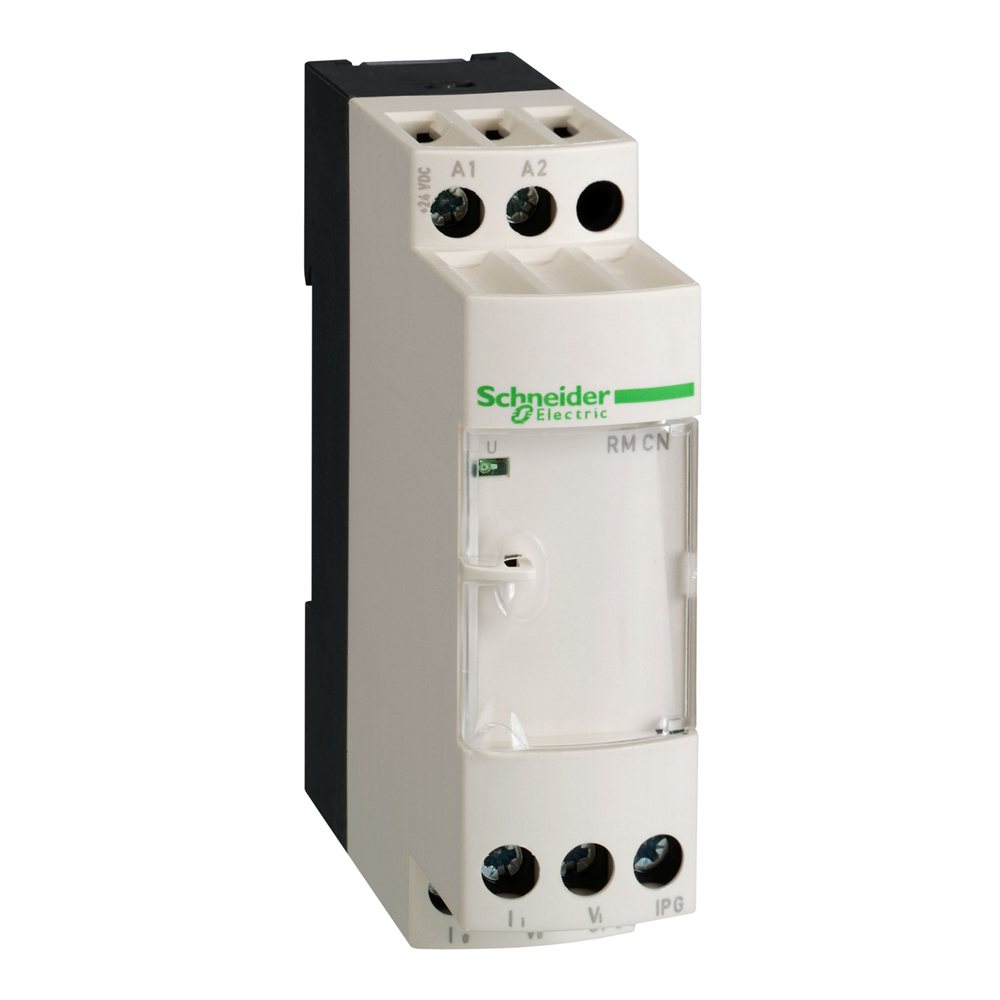

Преобразователь сигналов 4-20 миллиампер в 0-10 вольт постоянного тока RMCN22BD

Технические характеристики

Серия продукта: Harmony Analog
Тип изделия или компонента: Преобразователь напряжения/тока
Масса нетто: 0,12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,7 см
Длина 1 упаковки: 8,5 см
Вес 1 упаковки: 103,0 г
Гарантия: 18 месяцев
Способ крепления: Винтами (Монтажная плата), Запирающий (симметричная din-рейка 35 мм)
[Ui] МЭК 60584-1, IEC 60947-1
Сертификация изделия: GL, CSA, UL
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 47
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 2 см
Вес 2 упаковки: 5,62 кг
Степень загрязнения: 2 в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: 0…50 C монтаж рядом, 0…60 C 2 см интервал
Момент затяжки: 0,6…1,0… к МЭК 60695-2-1, 850 C в соответствии с UL
Степень защиты: IP20 (клемная колодка), IP50 (корпус)
Маркировка: CE
Местная сигнализация: для Питание включен Светодиод (зеленый)
Температура Устойчивость к электростатическому разряду: 6 кВ (в контакте) в соответствии с МЭК 61000-4-2 уровень 3, 8 кВ (в воздухе) в соответствии с МЭК 61000-4-2 уровень 3
Тип аналогового входа: Ток 4...20 мА, Напряжение 0...10 В напряжение 0...10 В 24 В постоянный ток +/- 20 %, не изолированный
Виброустойчивость: 5 gn (f= 10…100 Гц) в соответствии с МЭК 60068-2-6
Тип защиты: Защита от короткого замыкания на выходе, Защита от перенапряжения на выходе (+/- выходе
Потребление тока: <= 40 мА для выхода напряжения, <= 60 мА для токового выхода
Зажимная емкость соединения: 1 x 2.5 мм кв, 2 x 1.5 мм кв
Ударопрочность: 50 gn для 11 мс7 к-8 быстрых переходных процессов: 1 кВ в соответствии с МЭК 61000-4-4 (на вход-выход), 2 кВ в соответствии с МЭК 61000-4-4 (от источника питания)
Тип аналогового выхода: Ток 4...20 мА = 100 кОм с помощью кабеля<0/ 1.2/50 мкс в соответствии с МЭК 61000-4-5 Погрешность измерения: +/- 5 % полной шкалы на 20 C (temporar performance degradation when subject to electromagnetic interference)
Возмущение излучаемое/проводящее: CISPR 21 группа 1 безопасности: MTTFd = 73,2 года, B10d = 67582
Стабильность и повторяемость характеристики: +/- 0,2 % полной шкалы на 20 C, +/- 0,6 % полной шкалы на 60 C
аномальное аналоговое выходное напряжение: -15...0 В нет обрыва входа или входной проволоки
аномальный аналоговый выходной ток: 4…30 мА нет обрыва входа или входной проволоки
Температурный коэффициент: 200 ppm/C
