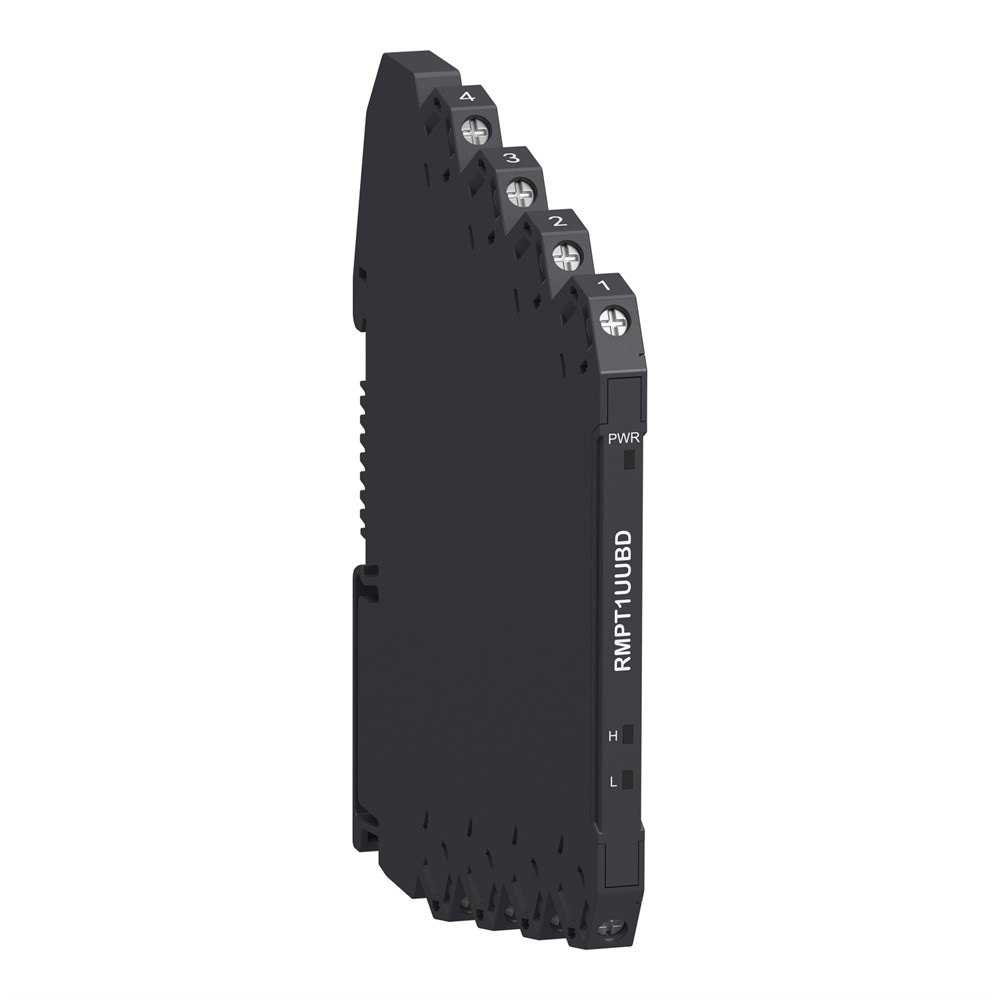

Преобразователь сигнала термосопротивления Schneider Electric RMPT1UUBD

Преобразователь сигналов термосопротивлений (RTD) Harmony Analog RMPT1UUBD предназначен для подключения платиновых датчиков температуры с диапазоном измерения от -200 до +850 °C. Устройство преобразует сигнал RTD в унифицированный выходной сигнал тока (0-20 мА или 4-20 мА) или напряжения (0-10 В, 2-10 В, 0-5 В, 1-5 В). Преобразователь используется в системах климат-контроля, пищевой промышленности и печном оборудовании.

Основные преимущества:
- Специализация под RTD: прямая поддержка платиновых термосопротивлений с широким диапазоном температур.
- Точность преобразования: повторяемость измерений составляет +/- 0.03%.
- Компактность: ширина модуля 6.2 мм для экономии места на DIN-рейке.
- Промышленная защита: встроенная защита цепей от перенапряжения и короткого замыкания.

Технические особенности

Ток потребления: <= 40 мА для 24 В
Диапазон входного сигнала: RTD -200...+850 °C
Диапазон выходных сигналов: 0...20 мА (<= 550 Ом), 4...20 мА (<= 550 Ом), 0...10 В (>= 10 кОм), 2...10 В (>= 10 кОм), 0...5 В (>= 10 кОм), 1...5 В (>= 10 кОм)
Погрешность измерения: +/- 0.1 % полной шкалы
Температурный коэффициент: < 100 ppm/°C
Напряжение питания Us: 24 В постоянный ток +30 %...-25 %, изолированное
Номинальное напряжение изоляции Ui: 300 В
Степень защиты IP: IP20
Ширина: 6.2 мм
Высота: 110 мм
Глубина: 110 мм
Способ крепления: защелкивание на 35 мм DIN-рейку
Масса нетто: 0.07 кг
Температура эксплуатации: -40-70 °C
Температура хранения: -40-85 °C
Модель: RMPT1UUBD
Артикул: RMPT1UUBD
Производитель: Schneider Electric

Для компенсации сопротивления линии при подключении удалённого RTD-датчика используйте 3-проводную или 4-проводную схему подключения.
