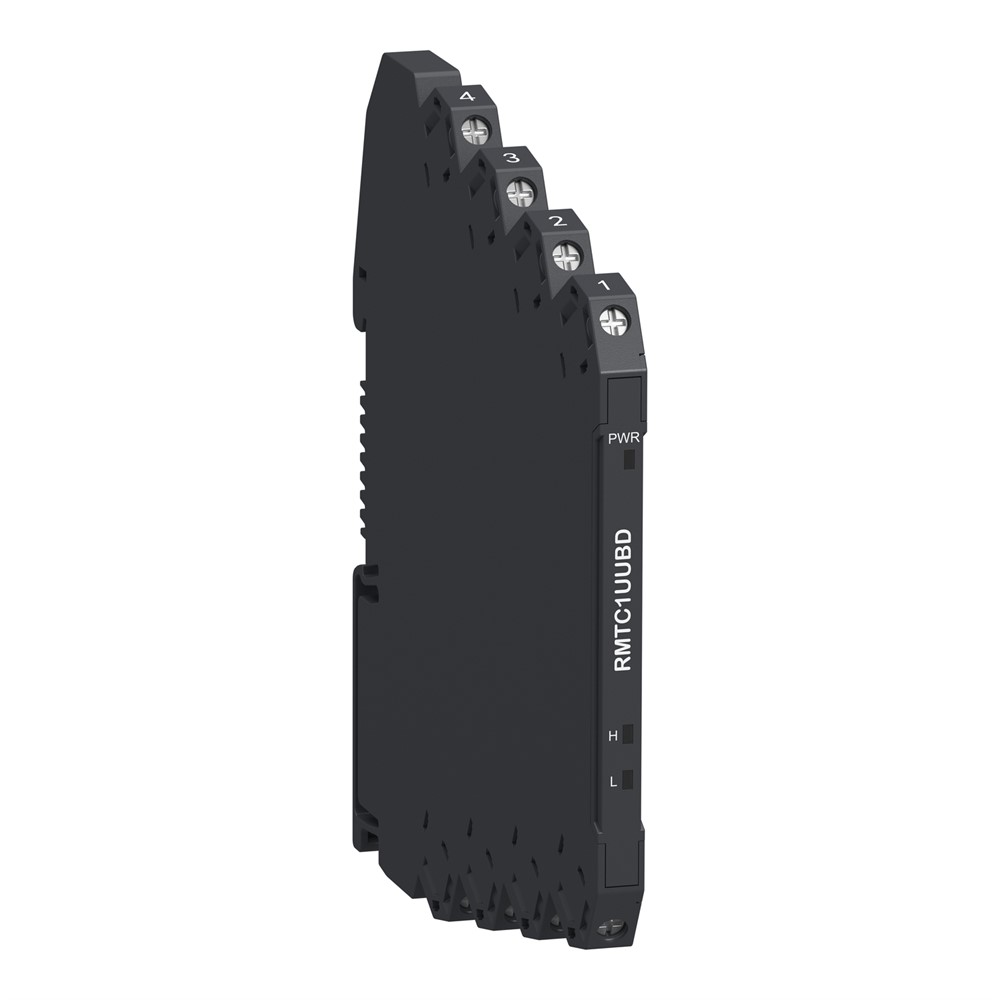

Преобразователь сигнала термопары Schneider Electric RMTC1UUBD

Преобразователь сигналов термопар Harmony Analog RMTC1UUBD предназначен для работы с термопарами различных типов в диапазоне температур от -200 до +1800 °C. Устройство преобразует милливольтовый сигнал термопары в стандартные выходные сигналы тока 0-20 мА или 4-20 мА, а также напряжения (0-10 В, 2-10 В, 0-5 В, 1-5 В). Применяется в металлургии, энергетике и высокотемпературных технологических процессах.

Основные преимущества:
- Поддержка термопар: широкий диапазон измерения температур от криогенных до высокотемпературных процессов.
- Стабильность: повторяемость характеристик на уровне +/- 0.03%.
- Гальваническая развязка: изоляция 3 кВ переменного тока между входом и выходом.
- Простота монтажа: ширина модуля 6.2 мм и пружинные клеммы Push-in.

Технические особенности

Ток потребления: <= 40 мА для 24 В
Диапазон входного сигнала: термопара -200 …1800 °C
Диапазон выходных сигналов: 0...20 мА (<= 550 Ом), 4...20 мА (<= 550 Ом), 0...10 В (>= 10 кОм), 2...10 В (>= 10 кОм), 0...5 В (>= 10 кОм), 1...5 В (>= 10 кОм)
Погрешность измерения: +/- 0.1 % полной шкалы
Температурный коэффициент: < 100 ppm/°C
Напряжение питания Us: 24 В постоянный ток +30 %...-25 %, изолированное
Номинальное напряжение изоляции Ui: 300 В
Степень защиты IP: IP20
Ширина: 6.2 мм
Высота: 110 мм
Глубина: 110 мм
Способ крепления: защелкивание на 35 мм DIN-рейку
Масса нетто: 0.07 кг
Температура эксплуатации: -40-70 °C
Температура хранения: -40-85 °C
Модель: RMTC1UUBD
Артикул: RMTC1UUBD
Производитель: Schneider Electric

Для компенсации температуры холодного спая термопары убедитесь, что клеммы подключения находятся в одной температурной среде с преобразователем.
