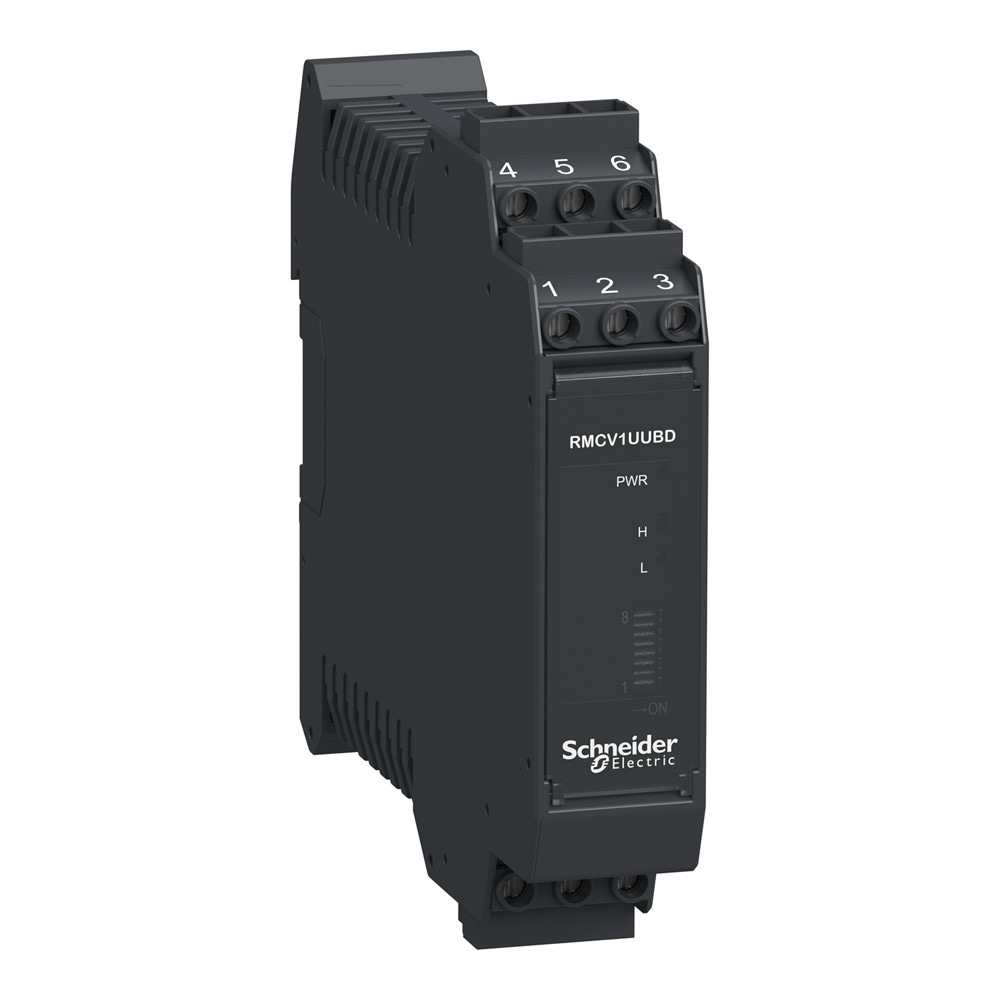

Преобразователь напряжения 0-500В, =/~ Schneider Electric RMCV1UUBD

Измерительный преобразователь напряжения Harmony Analog RMCV1UUBD рассчитан на работу с цепями переменного или постоянного напряжения до 500 В. Устройство преобразует входное напряжение в гальванически развязанные токовые сигналы 0-20 мА или 4-20 мА, а также сигналы напряжения 0-10 В, 2-10 В, 0-5 В или 1-5 В. Применяется в системах контроля параметров электрических сетей и распределительных щитах, где требуется безопасное масштабирование высокого напряжения.

Основные преимущества:
- Безопасность: усиленная изоляция 5.4 кВ переменного тока между входом и выходом.
- Широкий диапазон измерения: входное напряжение от 0 до 500 В.
- Универсальный выход: одновременное формирование токового и voltageого сигналов.
- Помехозащищённость: соответствие жёстким стандартам электромагнитной совместимости (10 В/м).

Технические особенности

Ток потребления: <= 50 мА для 24 В
Диапазон входного напряжения: 0...500 В
Диапазон выходных сигналов: 0...20 мА (<= 550 Ом), 4...20 мА (<= 550 Ом), 0...10 В (>= 10 кОм), 2...10 В (>= 10 кОм), 0...5 В (>= 10 кОм), 1...5 В (>= 10 кОм)
Погрешность измерения: +/- 0.2 % полной шкалы
Температурный коэффициент: < 150 ppm/°C
Напряжение питания Us: 24 В постоянный ток +30 %...-25 %, изолированное
Номинальное напряжение изоляции Ui: 300 В / 600 В
Степень защиты IP: IP20
Ширина: 22.5 мм
Высота: 107.5 мм
Глубина: 113.6 мм
Способ крепления: защелкивание на 35 мм DIN-рейку
Масса нетто: 0.10 кг
Температура эксплуатации: -40-70 °C
Температура хранения: -40-85 °C
Модель: RMCV1UUBD
Артикул: RMCV1UUBD
Производитель: Schneider Electric

Для обеспечения заявленной точности измерения при работе с высокими напряжениями используйте экранированные кабели на входе.
