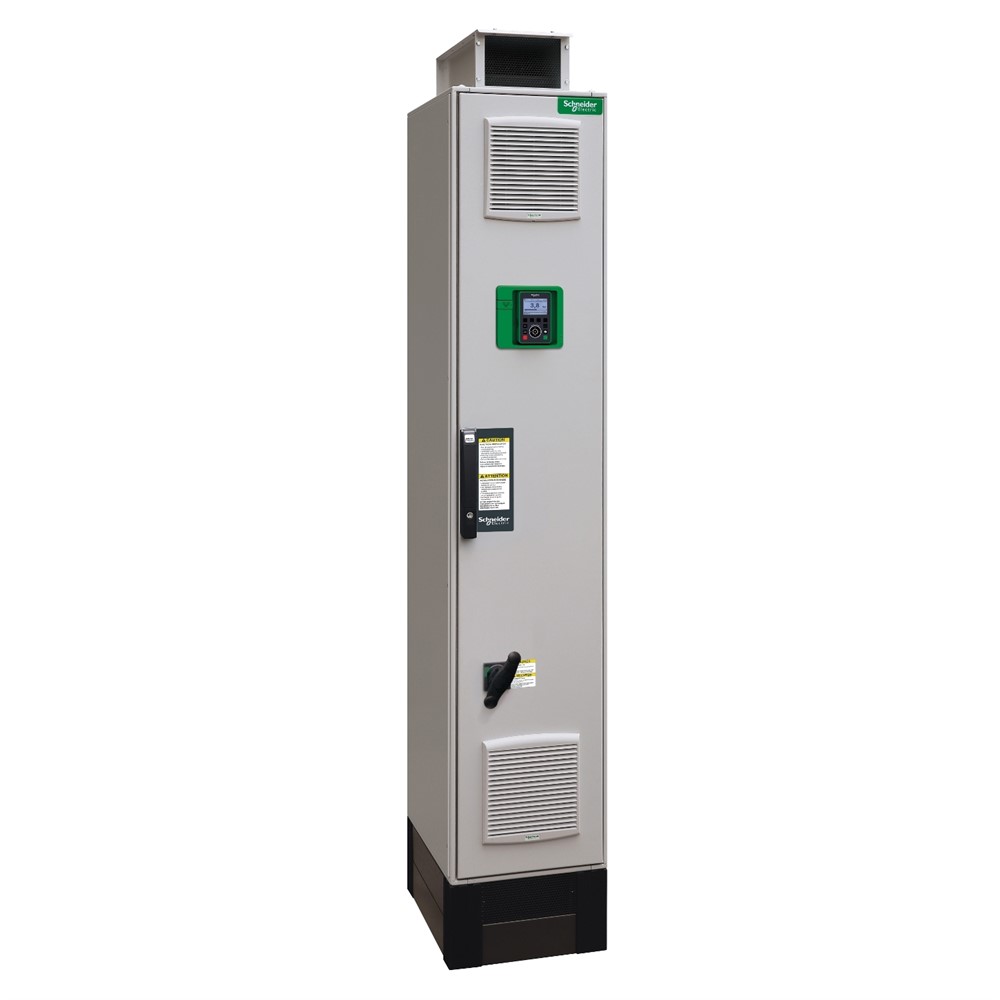

Преобразователь частоты ATV950F 110кВт 380-440В, IP54, без тормозного ключа, с ЭМС-фильтром C3 ATV950C11N4F

Этот частотный преобразователь Altivar Process ATV900 может питать трехфазные синхронные и асинхронные двигатели. Он подходит для двигателей с номинальной мощностью до 110 кВт для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 90 кВт для приложений, требующих значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В переменного тока до 440 В переменного тока. Этот преобразователь скорости/частоты (VSD/VFD) специально разработан для промышленных процессов. В таких сегментах рынка: нефть и газ, горнодобывающая промышленность, минералы и металлы, продукты питания и напитки, вода и сточные воды. Он обеспечивает высокую производительность любого двигателя и полный контроль любого типа соединения в приложениях главный/подчиненный. Сетевые сервисы помогают обеспечить непрерывность работы даже при разрыве связи. Веб-сервер и регистрация данных помогают сократить время простоя за счет быстрого устранения неисправностей и профилактического обслуживания. Расширенные возможности подключения, включая EtherNet/IP и Modbus TCP обеспечивают глубокую интеграцию в архитектуру автоматизации.

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 330 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 120,0 см
Длина 1 упаковки: 110,0 см
Вес 1 упаковки: 370,0 кг
Способ крепления: Напольный монтаж
Стандарты: МЭК 60204-1, МЭК 61800-2, МЭК 6 61800-5-1
Сертификация изделия: ATEX, EAC, C-Tick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 2350 мм
Ширина: 400 мм
Глубина: 669 мм2
ІІІ
Назначение продукта: Синхронные двигатели, Асинхронные двигатели
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление съемные винт5 винт. М12, Двигатель шина М12
Область применения продукта: Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Состояние встроенной связи: 5 СВЕТ 2 СВЕТЛОДИОД (двухцветный), Наличие напряжения: 1 СВЕТОДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C<< снижение номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля 3-0 эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3 Рассеиваемая мощность [Вт]: 2530 В, частота переключения 2,5 кГц, 2 кГц (тяжелый режим работы)
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R/+ мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кОм,разрешение 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Конкретное применение изделия: Промышленные технологические процесс
Скорость передачи: 1 TCP, 4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
[Us] номинальное напряжение питания: 380...440 В - 15...10 %
Протокол порта обмена данными: Modbus последовательный, EtherNet/IP, Modbus TCP5 (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2<В/Г=0 постоянный ток 100 мА, Программируется как импульсный выход DQ+ 0…30 кГц <= 30 В постоянный ток 20 мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение двигатель, Безопасное выключение крутящего момента Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. Обрыв в цепи управления: привод
Частота переключения: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый
Логика дискретных входов: Позитивная логика (источник) (DI1...DI8), 11 В (состояние 1),DI1 В (состояние 0) , < 10 В (состояние 1), Положительная логика (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигур. доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты по перегрузке (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и Ether 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток , Релей4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 2: 0 R3 при резистивной нагрузке, cos phi = 1:5 А при 30 В постоянный ток, Релейный выход R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2, R3 при индуктивной нагрузке 2 А при 30 В постоянный ток
Уровень шума: 69 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 0//0. AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -5…4 коэффициентом снижения)
Способ сборки: В напольном корпусе
Мощность двигателя [кВт]: 110,0 кВт для нормальный режим работы, 90,0 кВт для тяжелый режим работы
Выполнение: С выключателем нагрузки, Без тормозного модуля
Количество фаз сети: 3 фаз 50 кА
Полная мощность: 135 кВА при 400 В (нормальный режим работы), 113 кВА при 400 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 211 А при 2,5 кГц для нормального режима работы, 173 А при 2,5 кГ ц: МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
напряжение (<= 30 В), полное сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В входов: DI1...DI8 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2< напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит... - дискретный вход, 5 мс +/- 1 мс (DI7, DI8) - импульсный вход, 1 мс +/- 1 мс (AI1, AI2, AI3) - аналоговый вход, 5 мс +/- 1 мс (AQ1, AQ2) - аналоговый выход
Количество релейных выходов:3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 1000000 циклов, Конфигурируемая релейная 1000000 циклов
Линейный ток: 207,0 А при 380 В (нормальный режим работы), 174,0 А при 380 В (тяжелый режим работы), 179,0 А при 440 В (нормальный режим работы), 151,0 А при 440 В (трудный коммуникационный модуль для Profibus DP V1, Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для DeviceNet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ45, Слот А: коммуникационный модуль для CANopen SUB винтовые клеммы, Слот A/ слот B/ слот C: модуль расширения цифровых и аналоговых вх/вых, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, Слот B: модуль аналогового энкодера (эксплуатация: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2...13 Гц
Макс. ускорение при вибронапрузе?0 Гц
Макс. Оптимизированный режим крутящего момента, Сменный момент
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Не доступен для управления двигателем с пост. нагрузке
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Нет
Максимальное выходное напряжение: 440,0 В
Максимальный ток переходного процесса: 253 А в течение 60 в течение 6 (тяжелый режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 173,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): (SOS): Нет
С функцией безопасной программируемой логики:Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
регулировка: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Объем охлаждающего воздуха: 720 м?/час
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
Базовый ток нагрузки при низком пе: 211,0 А
