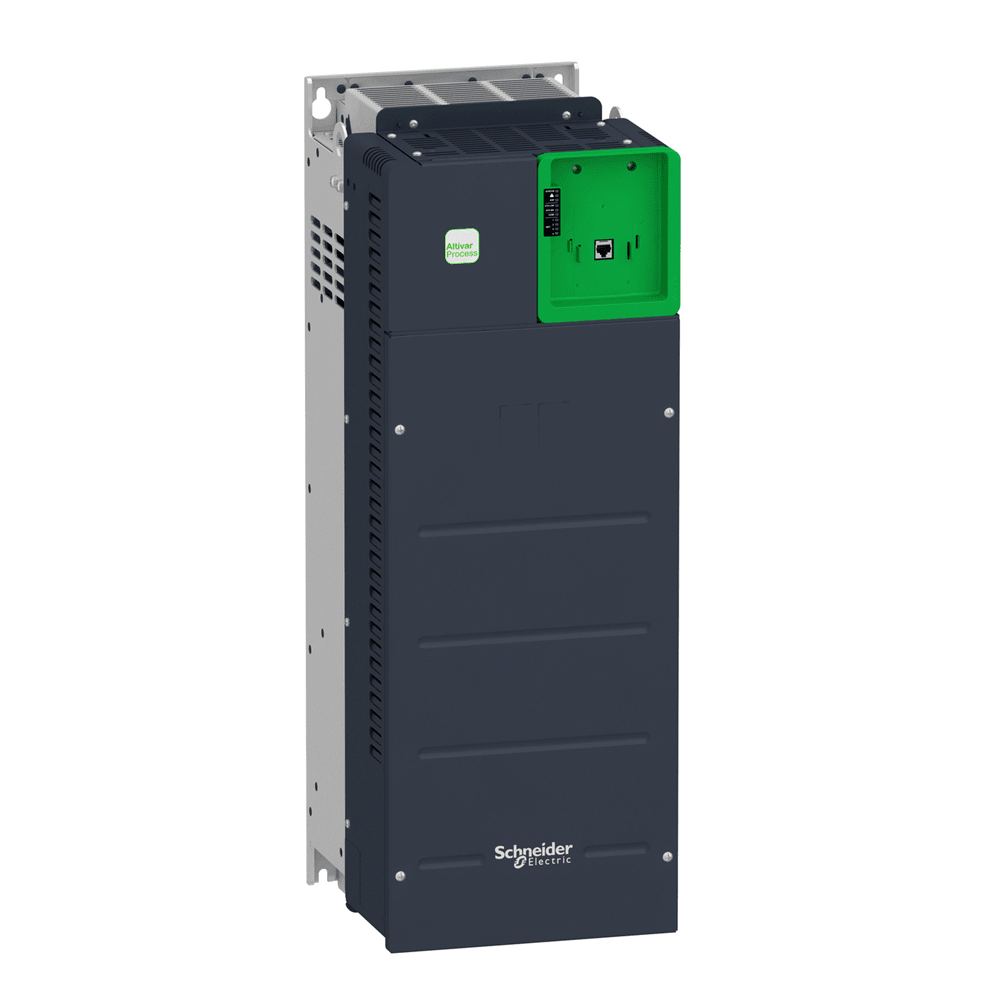

Преобразователь частоты 90кВт 380-480В ATV630, интеграция в шкафу, IP00, с ЭМС-фильтром C3 ATV630D90N4Z
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 54,6 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 43,5 см
Длина 1 упаковки: 111,0 см
Вес 1 упаковки: 64,5 кг
Способ крепления: Монтаж в шкаф
Стандарты: UL 508C, МЭК 61800-3, IEC 61800-1 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: ATEX INERIS, T2, T2 CSA
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 748 мм
Ширина: 265 мм
Глубина: 307 мм
Степень загрязнения: 2
Категория перенапряжения: АИИ
Назначение продукта< шкафы: С радиатором
Степень защиты: IP20 в соответствии с МЭК 61800-5-1, IP00 (на нижних клеммах) в соответствии с МЭК 60529
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 последовательный
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 120 мм кв...2 120 мм кв/250 kcmil
Название устройства: ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для наличие встроенной связи 3 светодиода (двухцветный), для наличие напряжения 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 1% на 1 к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на стойкость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Естественное охлаждение: 196 В при 380 В, частота переключения 2,5 кГц, Принудительное охлаждение: 1585 В при 380 В, частота переключения 2,5 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, +2 вход, AO1, AO2: +/-0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 Вь постоянный способность 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кО/ изделия: Технологические процессы и коммунальные услуги Скорость передачи: 10, 100 Мбит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинальное напряжение питания 380..480 В - 15...10 %
Частота питающей сети: 50...60 Гц - 5...5 %
Протокол порта обмена данными: Ethernet, Modbus последовательный, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f=2-6…1 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 30 R1C 30 В постоянный ток 3000 мА, Релейные выходы R2A, R2C 250 В переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный R3C 30 В постоянный ток 5000 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый Логика дискретных входов: Позитивная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В ( 1< В> Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 25 В3, 29 В тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке 1 ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Ре2 phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 62,4 дБ
Количество адресов: 1…247 для Modbus последовательный Удароустойчивость: 15 gn для 11 мс в соответствии с МЭК 62068- 156,2 А
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход R1 Минимальный ток переключения: R2, 2 постоянный ток
Рабочая температура воздуха: -15…50 C (без снижения номинальных характеристик), 50…60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы) момента) SIL 3
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 90 кВт (нормальный режим работы), 75 кВт (трудный режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 50 м категория C0-3 ЭМС-пластины
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 125 л.с нормальный режим работы, 100 л.с тяжелый режим работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 112,9,9 98,2 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 173 А при 2,5 кГц для нормальный режим работы, 145 А при 2,5 кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, 1соответственно МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, D++0 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 1 выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность R1: последовательности нормально открыт электрическая долговечность 100000 циклов
Линейный ток: 156,2 А при 380 В (нормальный режим работы), 135,8 А при 480 В (нормальный режим работы), 134,3 А при 380 В (трудный режим работы), 118,1 двигателей АС-3: 55…100 кВт в380…440 В 3 фазы, 55…100 кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/в Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 190,3 А в течение 60 с (нормальный режим работы), 217,5 А в/ч Регулируемый ПОД-регулятор
Объем охлаждающего воздуха: 295 м?/час
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов вентилятор, вентилятор,Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор, Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод центробежный насос, Водоснабжение и водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод вентилятор, Водоснабжение и водоотвод конвейер, Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
-
ПроизводительSchneider Electric
-
Номинальный ток (А)173 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)90 кВт
-
Степень пылевлагозащиты IPIP21
-
СерияAltivar Process ATV600 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндия
