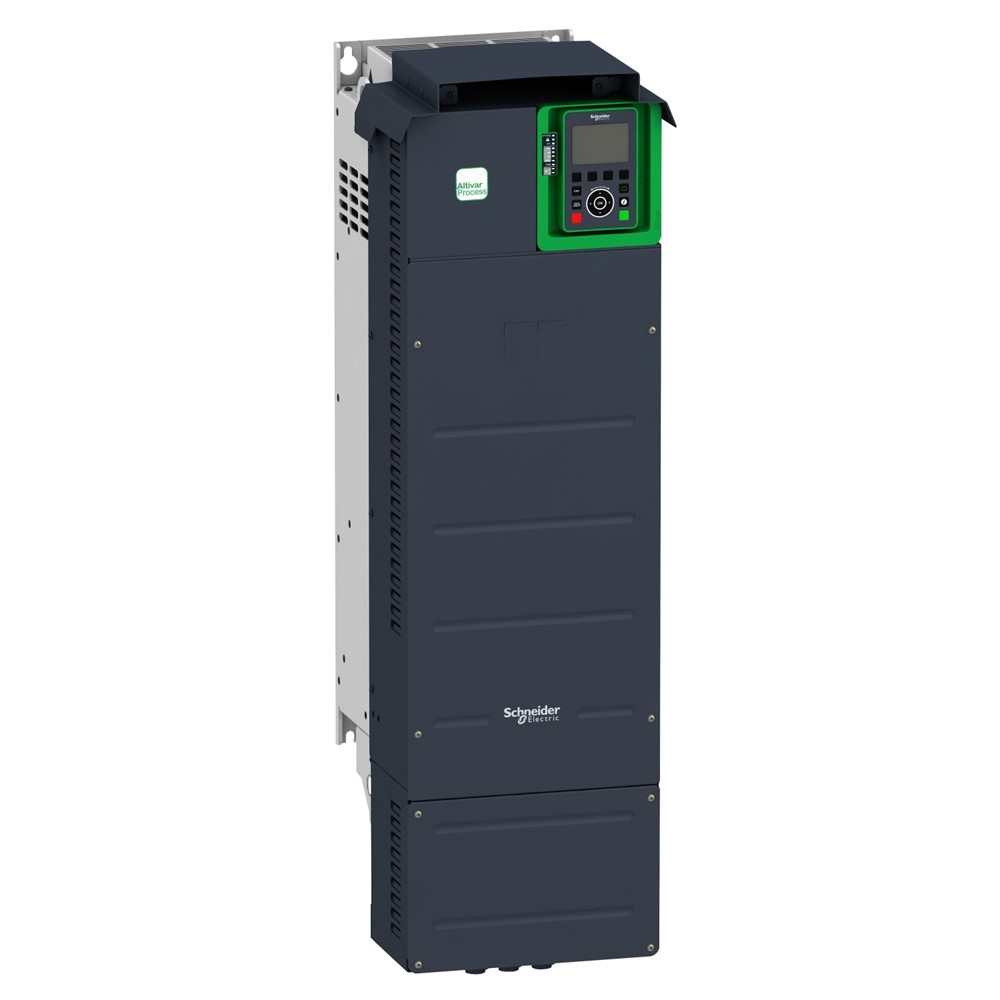

Преобразователь частоты 75кВт 380-480В ATV950, IP55, с тормозным ключом, с ЭМС-фильтром C3 ATV950D75N4

Этот частотный преобразователь Altivar Process ATV900 может питать трехфазные синхронные и асинхронные двигатели. Он подходит для двигателей с номинальной мощностью до 75 кВт/100 лошадиных сил для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 55 кВт/75 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В переменного тока до 480 В переменного тока. Этот преобразователь скорости/частоты (VSD/VFD) специально разработан для промышленных процессов. В таких сегментах рынка: нефть и газ, горнодобывающая промышленность, минералы и металлы, продукты питания и напитки, вода и сточные воды. Он обеспечивает высокую производительность любого двигателя и полный контроль любого типа соединения в приложениях главный/подчиненный. Сетевые сервисы помогают обеспечить непрерывность работы даже при разрыве связи. Веб-сервер и регистрация данных помогают сократить время простоя за счет быстрого устранения неисправностей и профилактического обслуживания. Расширенные возможности подключения, включая EtherNet/IP и Modbus TCP обеспечивают глубокую интеграцию в архитектуру автоматизации.

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 87 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 1 142 см
Длина 1 упаковки: 47,5 см
Вес 1 упаковки: 103 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: UL, TUV, CSA
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 1250 мм
Ширина: 345 мм
загрязнение: 2
Категория перенапряжения: ІІІ
Назначение продукта: Синхронные двигатели, Асинхронные двигатели
Степень защиты: UL тип 1
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания
> Управление винтовая клемма 0.5...1.5 мм кв/AWG 20...AWG 16, Звено постоянного тока винтовая клемма 70...120 мм кв/AWG 1/0...250, Двигатель винтовая клемма 95...120 мм кв/AWG 2/0...250 кв/AWG 2/0...250
Область применения продукта: Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Состояние встроенной связи: 5 СВЕТОД 2 СВЕТЛОДИОД (двухцветный), Наличие напряжения: 1 СВЕТЛОДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК-4, в соответствии с МЭК-4. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3 Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение:10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Конкретное применение: 10/100 Мбит/с для Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Протокол порта обмен, EtherNet/IP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 1 дискретного выхода: Логический выход DQ+ 0…1 кГц <= 30 В постоянный ток 100 мА, Программируется как импульсный выход DQ+ 0…30 кГц <= 30 В постоянный ток 20 мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 1 отключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи 8/8 кГц регулируемый, 2,5..8 кГц с коэффициентом снижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0, 0) , (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 4-провід Релейный выход R1 при резистивной нагрузке, cos phi = 1:3 А при 250 В переменный ток, Релейный выход R1 при резистивной нагрузке, cos phi = 1:3 А при 30 В постоянный ток,Релейный выход R1 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2 1: 5 А при 250 В переменный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 1: 5 А при 30 В постоянный ток, Релейный выход R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс нагрузка , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 69,9 дБ
Количество адресов: 1…247 для Modbus последовательный Удароустойчивость: 15 gn для 11 мс7 в/м 131,3 А
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА -15…40 C (без снижения номинальных характеристик), 40…50 C (с коэффициентом снижения)
Способ сборки: Шкаф
Мощность двигателя [кВт]: 75,0 кВт для нормального режима работы, 55,0 кВт для тяжелого режима работы
Выполнение: С тормозной фазой
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 93,7 кВА при 480 В (нормальный режим работы), 72,2 кВА при 480 В (трудный режим работы)
Максимальный ток в установившемся режиме: 145 А при 2,5 кГц для нормальный работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1 30 В), полное сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение DI1...DI8 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Продолжительность выборки: 2 дискретный вход, 5 мс +/- 1 мс (DI7, DI8) – импульсный вход, 1 мс +/- 1 мс (AI1, AI2, AI3) – аналоговый вход, 5 мс +/- 1 мс (AQ1,AQ2) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности0 релейная логика R3: реле последовательности нормально открыт электрическая долговечность 1000000 циклов
Линейный ток: 131,3 А при 380 В (нормальный режим работы), 98,9 А при 380 В (трудный режим работы), 112,7 А при 480 В (8 нор работы)
Опциональный модуль: Слот А: коммуникационный модуль для Profibus DP V1, Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ4D 9, Слот А: коммуникационный модуль для CANopen винтовые клеммы, Слот A/ слот B/ слот C: модуль расширения цифровых и аналоговых вх/вых, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, Слот B: модуль коммуникационный модуль для Ethernet Powerlink
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2/13 Гц. (эксплуа: 10 м/с? при 13...200 Гц
Макс. ускорение при ударном воздействии: 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный, С опцией ЭМС-пластины
Обнаружена минимальная ширина отметки: IP55
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация двигателем с пост. магнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480, 60 с (нормальный режим работы), 159 А в течение 60 с (тяжелый режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 106,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления функц (SOS): Нет
С функцией безопасного положения (SP):Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
Контур регулировки: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
Допустимая EN 60721-3
Базовый ток нагрузки при низком пе: 145,0 А
