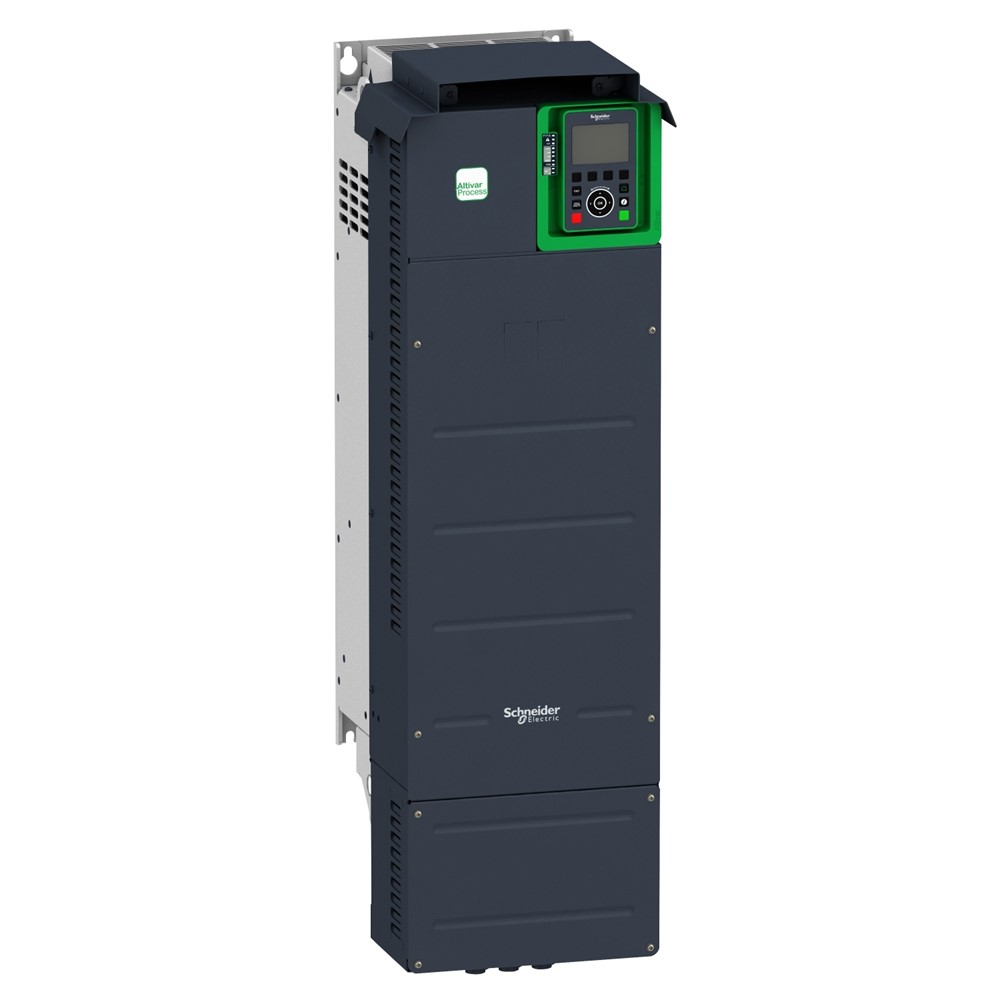

Преобразователь частоты 75кВт 380-480В ATV930, IP21, с тормозным ключом, с ЭМС-фильтром C3 ATV930D75N4

Этот частотный преобразователь Altivar Process ATV900 может питать трехфазные синхронные и асинхронные двигатели. Он подходит для двигателей с номинальной мощностью до 75 кВт/100 лошадиных сил для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 55 кВт/75 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В переменного тока до 480 В переменного тока. Этот преобразователь скорости/частоты (VSD/VFD) специально разработан для промышленных процессов. В следующих сегментах рынка: нефть и газ, горнодобывающая промышленность, минералы и металлы, продукты питания и напитки, вода и сточные воды. Он обеспечивает высокую производительность любого двигателя и полный контроль любого типа соединения в приложениях ведущей/ведомый. Сетевые сервисы помогают обеспечить непрерывность работы даже при разрыве связи. Веб-сервер и регистрация данных помогают сократить время простоя за счет быстрого устранения неисправностей и профилактического обслуживания. Расширенные возможности подключения, включая EtherNet/IP и Modbus TCP обеспечивают глубокую интеграцию в архитектуру автоматизации.

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 59 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 46,0 см
Длина 1 упаковки: 114,5 см
Вес 1 упаковки: 63,0 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-3-1 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: UL, CSA, TUV
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 922 мм
Ширина: 295 мм
загрязнение: 2
Категория перенапряжения: ІІІ
Назначение продукта: Синхронные двигатели, Асинхронные двигатели
Степень защиты: UL тип 1
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания
> Управление винтовая клемма 0.5...1.5 мм кв/AWG 20...AWG 16, Звено постоянного тока винтовая клемма 70...120 мм кв/AWG 1/0...250, Сторона сети винтовая клемма 95...120 мм кв/AWG 2/0...250, Двигатель кв/AWG 2/0...250
Область применения продукта: Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Состояние встроенной связи: 5 СВЕТОД 2 СВЕТЛОДИОД (двухцветный), Наличие напряжения: 1 СВЕТЛОДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК-4, в соответствии с МЭК-4. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: Природное охлаждение: 174 В при 380 В, частота переключения при 380 В, частота переключения 2,5 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналогового входа, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный, 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Конкретное применение изделия: Промышленные технологические процесс
Скорость передачи: 10/100. 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Протокол порта обмена данными: Modbus TCP, Modbus последовательный, EtherNet/IP вершин 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход… Логический выход 100 мА, Программируется как импульсный выход DQ+ 0…30 кГц <= 30 В постоянный ток 20 мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное отключение двигателя, Безопасное выключение крутящего момента: двигатель, отключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи 8/8 кГц регулируемый, 2,5..8 кГц с коэффициентом снижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0, 0) , (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet,2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянной ток , Релей 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 2 R2, R3 при резистивной нагрузке , cos phi = 1:5 А при 30 В постоянный ток, Релейный выход R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2, R3 при индуктивном мс: 2 А при 30 В постоянный ток
Уровень шума: 68,3 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входный/3:/ 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура: 50…60 C (с коэффициентом снижения)
Способ сборки: Шкаф
Мощность двигателя [кВт]: 75,0 кВт для нормального режима работы, 55,0 кВт для тяжелого режима работы
Выполнение: Стандартная версия, С тормозным модулем
Количество фаз сети: 3 фаз 50 кА
Полная мощность: 93,7 кВА при 480 В (нормальный режим работы), 72,2 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 145 А при 2,5 кГц для нормального режима работы, 106 А при 2,5 1 МОм 500 В DC в 1 мин. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1 30 В), полное сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение DI1...DI8 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход, 5 мс +/- 1 мс (DI7, DI8) - импульсный вход, 1 мс +/-1 AI 5 мс +/- 1 мс (AQ1, AQ2) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная 1000000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открыт электрическая долговечность 1000000 циклов
Линейный ток: 131,3 А при 380 В (нормальный режим работы), 98,9 А при 380 В (трудный режим работы), 1 86,9 А при 480 В (трудный режим работы)
Опциональный модуль: Слот А: коммуникационный модуль для Profibus DP V1, Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для DeviceNet, Слот А: коммуникационный модуль для EtherCAT, Слот А: 4 коммуникационный модуль для CANopen SUB-D 9, Слот А: коммуникационный модуль для CANopen винтовые клеммы, Слот A/ слот B/ слот C: модуль расширения цифровых и аналоговых вх/вых, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: Слот B: 5/12 энкодера, Слот B: модуль резольвера, коммуникационный модуль для Ethernet Powerlink
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном... Макс. ускорение при вибронапруге (эксплуа: 10 м/с? при 13...200 Гц
Макс. ускорение при ударном воздействии: 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный, С опцией ЭМС-пластина
Обнаружен 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Сменный момент, Оптимизированный режим крутящего момента, Стандарт постоянного крутящего момента
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9 Недоступно для управления двигателем с пост. Максимальный ток переходного процесса: 174 А в течение 60 с (нормальный режим работы), 159 А в течение 60 с (тяжелый режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 106,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет)
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет)
С функцией безопасного направления (SDI): Нет
Контур регулировки: Регулируемый ПД -40…70 C
Объем охлаждающего воздуха: 295 м?/час
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN3 145,0 А
