Преобразователь частоты 75кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C3 ATV630D75N4

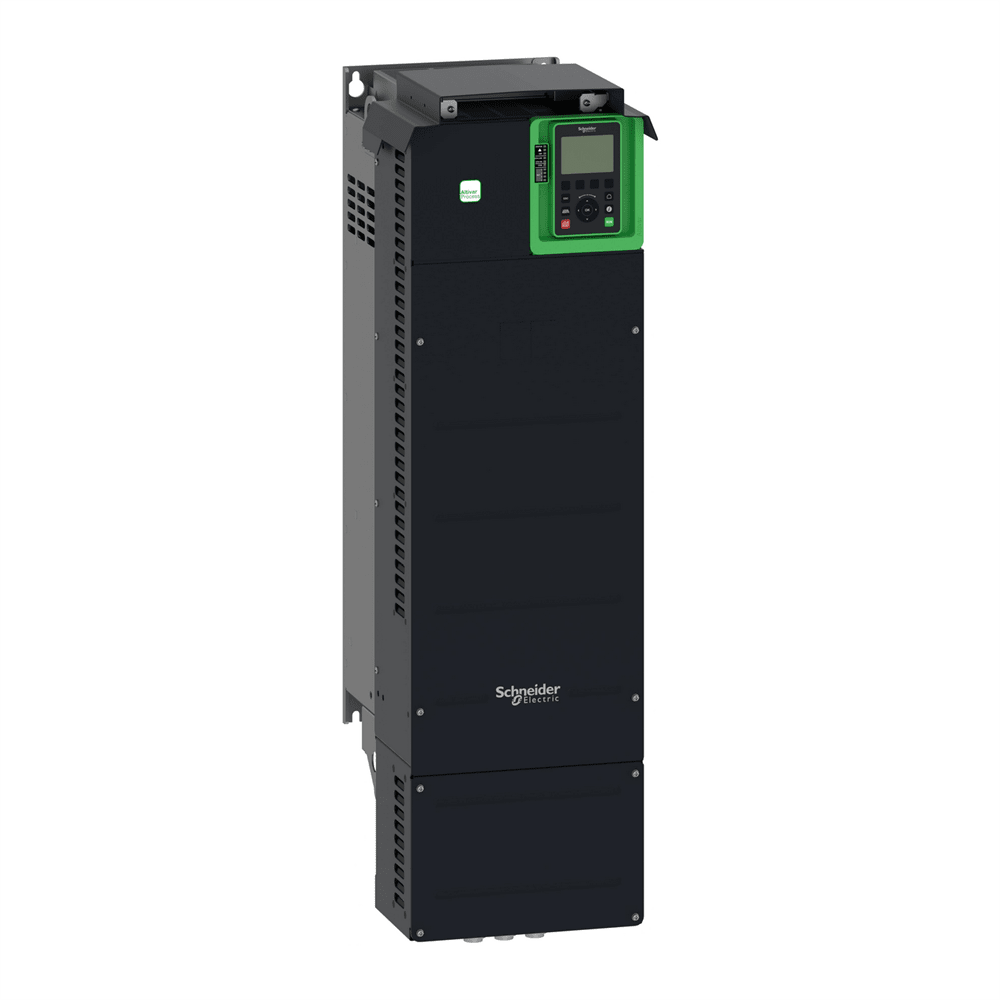

Этот частотный преобразователь Altivar Process ATV600 может питать 3-фазные синхронные и асинхронные двигатели. режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 75 кВт / 150 лошадиных сил. Он весит 58 кг, а его размеры: 290 мм в ширину, 922 мм в высоту, 323 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 58 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 1 43 см
Длина 1 упаковки: 110 см
Вес 1 упаковки: 55 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-3 среда1 0,2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: CSA, Зона ATEX 2/22, TUV, GL, ATEXINE Вертикальное, +/- 10 градусов
Высота: 922 мм
Ширина: 290 мм
Глубина: 323 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели
Степень защиты: UL тип 1 в соответствии с UL 508C
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Между клеммами питания и управления
Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Двигатель винтовая клемма 95...120 мм кв/AWG 2/0...250, Сторона сети винтовая клемма 95...120 мм кв/AWG 2/0...200 сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветная), для состояние модуля связи 4 светодиода (двухцветная), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата< МЭК> окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду0 4 соответственно к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. радиопомех уровень 3 в соответствии с МЭК 61000-4-6
Рассеиваемая мощность [Вт]: Естественное охлаждение: 174 В при 380 В, частота переключения 2,5 кГц, Принудительное охлаждение: 1369 В при 380 В, частота переключения
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 00 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Ethernet, Modbus последовательный, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Г6) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходными фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Перенапряжение в привод: в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: привод
Частота переключения: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый
Логика дискретных входов: Позитивная логика1(1) Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < 10 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплекс TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 0 +/- замыкание, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты:защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, Релейный выход R1, Релейный выход 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0 , 4 ток
Уровень шума: 62,4 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 131,3 А
0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура: 50…60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное выключение крутящего момента) SIL 3т/br (нормальный режим работы), 55 кВт. работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 93,7 кВА при 480 В (нормальный режим работы), 72,2 кВА при 480 В (трудный режим работы)
Максимальный ток в установившемся режиме: 145 А при 2,5 кА при 2,5 кА кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. 0,012/50 Гц
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В) DI... 1соответственно МЭК 61131-2, DI5, DI6 дискретный вход ПЛК уровня 1соответственно МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Тип аналогового выхода: Программно-конфигурация постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит,Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс + - 5 мс +/- 1 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально0/0 релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов
Линейный ток: 131,3 А при 380 В (нормальный режим работы), 0 98,9 А при 380 В (тяжелый режим работы), 86,9 А при 480 В (трудный режим работы)
диапазон мощности двигателей АС-3: 55…100 кВт в380…440 В 3 фазы, 55…100 кВт в480…500 В 3 фазы
Форма управляющего действия асинхронным двигателем: Сменный момент, Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
любой нагрузке, настраиваемый, недоступен для управления двигателем с пост. магнитами, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 159,5 А в течение 60 с (нормальный режим работы), 159 А в течение 60 с (тяжелый режим работы)
Объем охлаждающего воздуха: 295 м?/час
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор,Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
