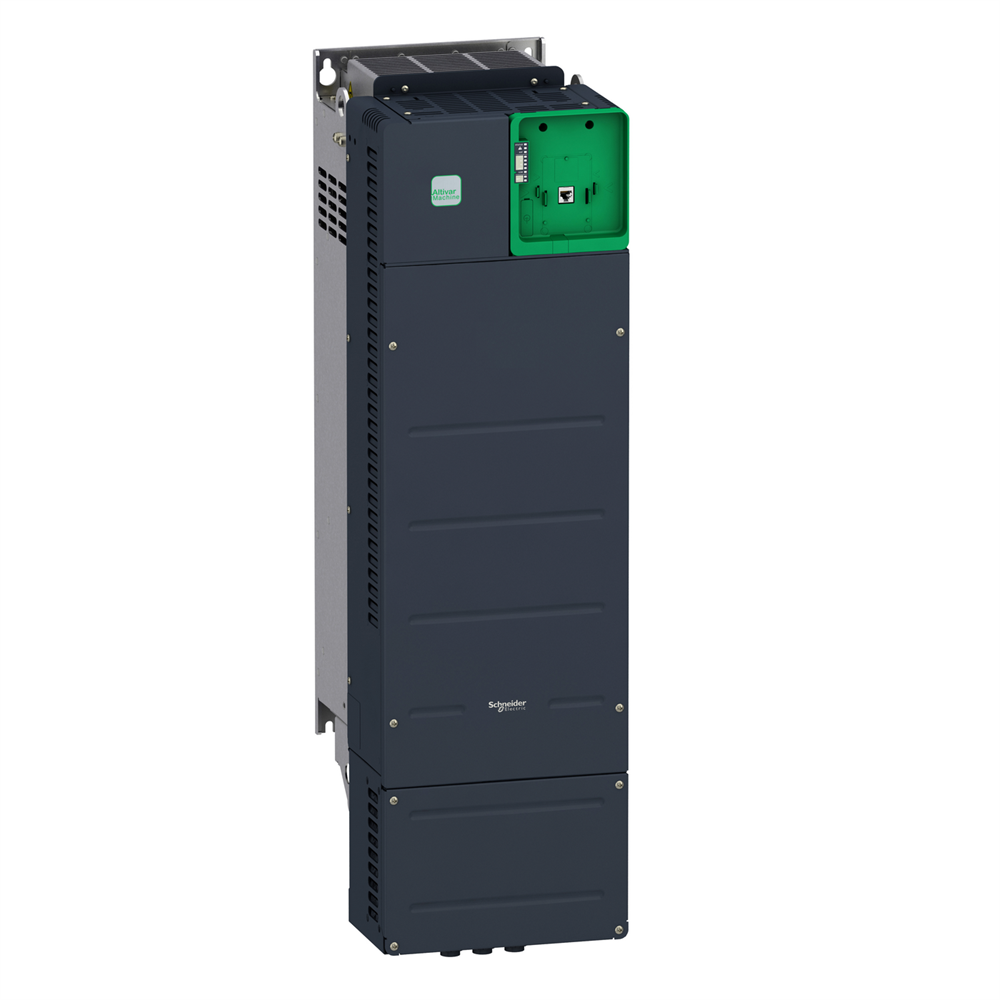

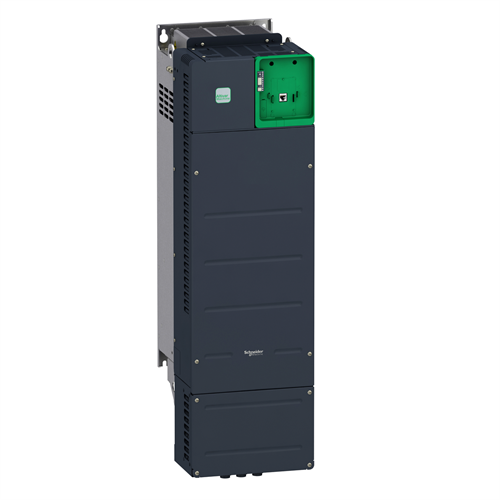

Преобразователь частоты 75кВт 380-480В ATV340, IP20, Ethernet, с ЭМС-фильтром кат. C3 ATV340D75N4E

Технические характеристики

Серия продукта: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 58,4 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 60 см
Вес 1 упаковки: 72,5 кг
Способ крепления: Монтаж на стену
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3, МЭК 6158 618000-5-1, UL 508C, МЭК 61000-3-12
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 908,0 мм
Глубина: 309,0 мм
Степень загрязнения: 2
Категория перенапряжения: Класс III
Степень защиты: UL тип 1
Тип коннектора: 3 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
0.75...1.5 мм кв/AWG 18...AWG 16, Сторона сети винтовая клемма 120 мм кв/AWG 4/0...250, Звено постоянного тока винтовая клемма 95...120 мм кв/AWG 2/0...250, Двигатель винтовая клемма< окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 4800 м с понижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на уровень Е3 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 158 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 1359 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 180 В при 380 В, частота перемыка охлаждение: 1585 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 3
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 1 2 программно-конфигур. датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/ Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48...10 %
Частота сети питания: 50...60 Гц +/- 5 %
Номинальный выходной ток: 145,0 А
Протокол порта обмена данными: Modbus последовательный, EtherNet/IP, Modbus TCP
Количество дискретных входов: 8
Количество дискретных выход: Программируемый выход DQ1, DQ2 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току: привод, Перегрузка по току: привод, Перегрузка по току: привод фазами двигателя: привод, Короткое замыкание между фазой двигателя и землей: привод, Короткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости: переключение: 1...8 кГц регулируемый, 2,5..8 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Веденный Modbus RTU, Веденный Modbus TCP
Аппаратный интерфейс: 2-проводной RS R1C при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 м2 , R/C Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистив 0 постоянный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В: 9 дБ
Количество адресов: 1…247
Максимальный входной ток: 156,2 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 2 -15…40 C без снижения номинальных характеристик (вертикальное положение), 40…50 C с коэффициентом снижения (вертикальное положение)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 90 кВт для нормального режима работы, 75 кВт для тяжелого режима работы
Выкон фазы
Мощность двигателя [л.с.]: 125 л.с для нормальный режим работы,100 л.с для тяжелого режима работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 112,9 кВА при 480 В (нормальный режим работы), 98,2 кВА при 480 В (тяжелый режим работы)
Максимальный ток в постоянном режиме 145 А при 4 кГц для тяжелого режима работы
Максимальное THDi (полное гармоническое искажение: <48 % полная нагрузка в соответствии с МЭК 61000-3-12, <48 % 80 % нагрузки в соответствии с МЭК 61000-3-12
Тип данных: RTU
Количество релейных выходов: Тип релейных выходов: R1A, Релейные выходы R1C электрическая долговечность 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 156,2 А при 380 В с внутренним сетевым дросселем 8 с 1 внутренним сетевым дросселем (нормальный режим работы), 134,3 А при 380 В с внутренним сетевым дросселем (тяжелый режим работы), 118,1 А при 480 В с внутренним сетевым дросселем (тяжелый режим работы), 134,3 А, модуль Коммуникационный модуль, DeviceNet, Коммуникационный модуль, CANopen, Коммуникационный модуль, EtherCAT
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб Гц
Макс. ускорение при вибронапруге (эксплуа: 10 м/с? при 13...200 Гц
Макс. ускорение при ударном воздействии: 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C0
Возможна работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Сменный момент, Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 0,599 кГц
Линейное ускорение и замедление: Тип кривой S, U, Тип кривой S, U, 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с постмагнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения резистор: Да
Максимальное выходное напряжение:480 В
Максимальный ток переходного процесса: 207,6 А в течение 60 с (нормальный режим работы), 217,5 А в течение 60 с (трудный режим работы), 207,6 А в течение 2 с (нормальный режим работы), 217,5 А в течение 2 с (тяжелый режим работы): А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасной 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
С функцией безопасного направления (SDI): Нет)
Контур регулировки: Регулируемая ПИД-регуляция -40…70 C
Объем охлаждающего воздуха: 295,0 м?/ч
Форма управляющего действия синхронным двигателем: Реактивный двигатель, Двигатель с постоянными магнитами
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 607 настроенных скоростей
Базовый ток нагрузки при низком пе: 173,0 А
