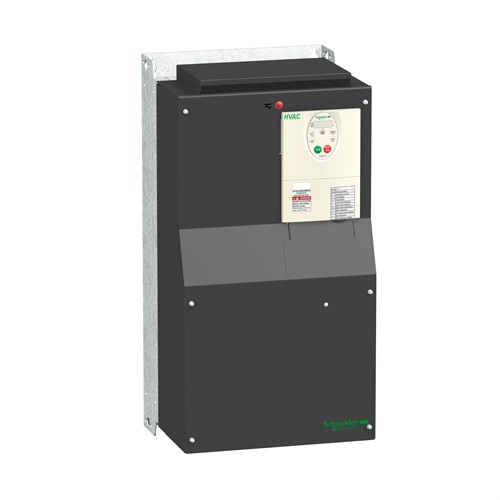

Преобразователь частоты 75кВт 380-480В ATV212, IP21, с ЭМС-фильтром кат. C2/C3 ATV212HD75N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот частотный преобразователь Altivar 212 может питать 3-фазные асинхронные двигатели. Индекс защиты IP21 и встроенный фильтр ЭМС. Он работает с номинальной мощностью до 75 кВт/100 лошадиных сил и номинальным напряжением от 380 В до 480 В переменного тока. Его конструкция базируется на эко-энергии со снижением потребления энергии до 70% по сравнению с обычной системой управления. Благодаря технологии уменьшения температуры нагрева кабеля привод Altivar 212 обеспечивает мгновенную работу без сбоев, избегая дополнительных опций, таких как сетевой дроссель или дроссель постоянного тока, для работы с гармониками тока. Он весит 55,4 кг, а его размеры: 320 мм в ширину, 630 мм в высоту, 290 мм в глубину. Он специально разработан для наиболее распространенных применений управления жидкостями в зданиях третичного сектора (HVAC), таких как отопление, вентиляция, кондиционирование воздуха и насосы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости и электромагнитных излучений). Она также имеет сертификаты CE, UL, CSA, C-Tick и NOM. Altivar 212 предлагает дополнительные дроссели двигателя, которые могут увеличить максимальную длину кабеля между приводом и двигателем и ограничить помехи на клеммах двигателя. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Привод Altivar 212 можно легко адаптировать ко всем системам управления зданием благодаря многочисленным стандартным функциям и протоколам связи, Modbus, METASYS N2, APOGEE FLN P1 и BACnet. Он экологически чист и отвечает таким директивам, как RoHS, WEEE и т.д., касающиеся защиты окружающей среды.
Технические характеристики
Серия продукта: Altivar 212
Тип изделия или компонента: Преобразователь частоты
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 47 см
Ширина 1 упаковки: 50 см7
Длин/ упаковки: 43,5 кг
Гарантия: 18 месяцев
Стандарты: МЭК 61800-3 категория C3, МЭК 61800-3 категория C2, МЭК 61800-3 среды 1 категории C3, МЭК 61800-3, UL тип 1, МЭК 6 61800-3 категория C2, МЭК 61800-3 среды 2 категории C2, МЭК 61800-3 среды 1, категория C1, МЭК 61800-5-1, МЭК 61800-3 среды 2 категории C1, МЭК 61800-3 среды 1 категория C2, 61800-3 среды 2 категории C2, МЭК 61800-3 среды 1 категории C3, МЭК 61800-3 среды 2 категории C3, МЭК 61800-5-1, МЭК 61800-3, МЭК 61800-3 среды 1, категория C1, МЭК 1 A группа 1, МЭК 61800-3 среды 2 категории C1
Сертификация изделия: UL, NOM 117, C-Tick, CSA
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 630 мм
Ширина: 320 мм
загрязнение: 3 в соответствии с МЭК 61800-5-1
Момент затяжки: 0,6 Н.м (VIA, VIB, FM, FLA, FLB, LC, RC, F, R, RES), 41 Н.м, 360 дюйм*фунт (L1/R, L2/L Асинхронные двигатели
Степень защиты: IP20 в верхней части без глухой пластины на крышке в соответствии с МЭК 61800-5-1, IP20 в верхней части без глухой пластины на крышке в соответствии с МЭК 60529, IP21 в соответствии с МЭК 61800-5-1, части в соответствии с МЭК 61800-5-1, IP41 в верхней части в соответствии с МЭК 60529
Тип коннектора: 1 открытый стиль, 1 RJ45
Изоляция: Электрическая между силовой частью и системой управления
Маркировка: CE
EFL FLC, RY, RC, F, R, RES клемма 2,5 мм кв/AWG 14, L1/R, L2/S, L3/T клемма 150 мм кв (300 kcmil)
Название устройства: ATV212
Частота сети: 47,5...63 Гц
светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3, 5…95 % без капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C0... 2000 м для распределительной сети с угловым заземлением с уменьшением тока на 1 % на 100 м, <= 1000 м без снижения номинальных характеристик
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на 61000-4-3, Тест на устойчивость к эл.2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5 3C1 в соответствии с МЭК 60721-3-3, Классы 3S2 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: 1945 В
Количество аналоговых входов: 2
Ошибка линеаризации: VIA: +/- 0,15 %-- максимального значения для входа, FM: +/- 0.2 % для выход
Количество аналоговых выходов: 1
Тип аналогового входа: VIA конфигурированное переключателем напряжение: 0...10 В постоянный ток 24 В макс, полное сопротивление: 30000 Ом, разрешение 10 бит ток 24 В макс, полное сопротивление: 30000 Ом, разрешение 10 бит, VIB конфигурированный датчик PTC: 0...6 измерений, полное сопротивление: 1500 Ом, VIA конфигурированный переключателем ток: 0...20 мА, полное сопротивление: 250 Ом/ Насосы и вентиляторы в системах отопления, вентиляции
Скорость передачи: 9600 бит/с или 19200 бит/с
Выходное напряжение: <= номинального напряжения питания
Служба обмена данными: Читать идентификацию устройства (43), Запись 1 регистра0 с, Мониторинг запрещен, Чтение регистров хранения (03), максимум 2 слова, Запись нескольких регистров (16), максимум 2 слова
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Пределы напряжения питания: 323…5 - 5...5 %
Протокол порта обмена данными: METASYS N2, Modbus, APOGEE FLN, BACnet, LonWorks
Виброустойчивость: 1,5 мм (f= 3…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…2 60068-2-8
Тип кабеля: Без монтажного комплекта 1 провод(ы) кабель IEC при 45 C, медь 90 C / XLPE/EPR, Без монтажного комплекта 1 провод(а) кабель IEC при 45 C, медь 70 C/ПВХ, С монтажным комплектом 40 C, медь 75 C / ПВХ
Время реакции: FM 2 мс, отклонение +/- 0,5 мс для аналоговый выход(ов), FLA, FLC 7 мс, отклонение +/- 0,5 мс для дискретный выход(ов), FLB, FLC 7 мс, отклонение +/- 7 мс, отклонение +/- 0,5 мс для дискретный выход(ов)
Количество дискретных выходов: 2
Тип дискретного выхода: Конфигурированная релейная логика: (FLA, FLC) нормально открытый - 100000 циклов, Конфигурированная релейная логика1:0,0 Конфигурированная релейная логика: (RY, RC) нормально открытый - 100000 циклов
Тип защиты: Защита от перегрева: привод, Тепловая защита: привод, Краткое замыкание между фазами двигателя: привод, Обрывы входной фазы: привод, Перегрузка по току между выходн. фазами и землей:привод, Перенапряжение в цепи постоянного тока: привод, Обрыв в цепи управления: привод, От превышения допустимой скорости: привод, Перенапряжение и недонапряжение в сети: привод, Недонапряжение в сети: привод, От потери входной фазы: привод, Тепловая защита: двигатель, Обрыв фазы двигателя: двигатель, С датчиками PTC (терморезисторы) кГц регулируемый, 8...16 кГц с коэффициентом снижения
Логика дискретных входов: Положительная логика (источник) (F, R, RES), = 11 В (состояние 1), Отрицательная логика (приемник) (F, R, RES), >= 16 В (состояние 0) данных: 8 бит, 1 стоп, нечетный/четный, без конфигурации. четности
Питание: Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 А, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: 2-проводящий RS 485
Максимальный ток переключения: 5 А при 250 В переменный ток при резистивной нагрузке - cos phi = 1 - L/R = 0 мс (FL, R), 5 А при 30 В постоянный ток при резист/ (FL, R), 2 А при 250 В переменный ток при индуктивной нагрузке - cos phi = 0,4 - L/R = 7 мс (FL, R), 2 А при 30 В постоянный ток при индуктивной нагрузке - cos phi = 0,4 - L/R = 7 мс (FL, R) 86/188/EEC
Количество адресов: 1… 247
Электрическая прочность изоляции: 3535 В постоянный ток между заземлением и клеммами питания, 5092 В постоянный ток между управлением и клеммами питания
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-2 кондиционирование
Точность: +/- 0.6 % (VIA) для температуры 60 C, +/- 0.6 % (VIB) для температуры 60 C, +/- 1 % (FM) для температуры 60 C
Минимальный ток переключения: 3 мА в 24 В постоянный ток для конфигурированная 40 C (без снижения номинальных характеристик), 40… 50 C (с коэффициентом снижения)
Воздушный поток: 666 м?/ч
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 75 кВт
Тип пускателя двигателя: Преобразователь частоты
Количество фаз сети: 3 фаз. 100 л.с
Вероятный ток КЗ [Isc]: 22 кА
Полная мощность: 105,3 кВА при 380 В
Максимальный ток в установившемся режиме: 160 А при 380 В, 160 А при 460 В/м 0 0 изо 0 мин.
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,024/50 Гц
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление
Тип дискретного входа: F программируемый 24 В постоянное напряжение, с ПЛК0,R программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом, RES программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом
Тип аналогового выхода: FM конфигурированное переключателем напряжение 0... разрешение 10 бит, FM конфигурированный переключателем ток 0...20 мА, полное сопротивление: 970 Ом, разрешение 10 бит
Продолжительность выборки: 2 мс +/- 0,5 мс F дискретный, 2 мс +/- 0,5 мс R дискретный, , 3,5 мс +/- 0,5 мс VIA аналоговый, 22 мс +/- 0,5 мс VIB аналоговый
Линейный ток: 141,8 А при 380 В, 111,3 А при 480 В
диапазон мощности двигателей АС-3: 55… 100 кВт в380… 440 В 3 фазы, 55… 100 кВт в480… 500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C2
Обнаружена минимальная ширина отметки: IP21
Исходная частота привода: 0,5… 200 Гц
Скоростной диапазон: 1… 10
Форма управляющего действия асинхронным двигателем: Отношение напряженное/частота, 5 точек, Скалярное управление (U/f) – энергосбереж., квадрат. U/f, Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 2 точки, Векторное управление с датчиком, стандартное
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное прискорение: отдельно от 0.01...3200 с
Компенсация скольжения ротора: Не доступен при скалярном управлении U/f, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 8 кГц
Тип торможения: Постоянным током 6 с
Контур регулировки: Регулируемый ПИ-регулятор
Точность скорости: +/- 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для вентиляции вентилятор, Здание - отопление, вентиляция и кондиционирование насос
Точность крутящего момента: +/- 15 %
диапазон мощности двигателей АС-3: 55…100 кВт в380…440 В 3 фазы, 55…100 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр> минимальная ширина отметки: IP21
Исходная частота привода: 0,5…200 Гц
Скоростной диапазон: 1…10
Форма управляющего действия асинхронным двигателем: Отношение напряженное/частота, 5 точек, Скалярное управление (U/f), энергос. (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 2 точки, Векторное управление с датчиком, стандартное
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический0 на основе0. с
Компенсация скольжения ротора: Не доступен при скалярном управлении U/f, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 8 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 6 ПИ-регулятор
Точность скорости: +/- 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиля вентиляция и кондиционирование насос
Точность крутящего момента: +/- 15 %3 А при 480 В
диапазон мощности двигателей АС-3: 55…100 кВт в380…440 В 3 фазы, 55…100 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр> минимальная ширина отметки: IP21
Исходная частота привода: 0,5…200 Гц
Скоростной диапазон: 1…10
Форма управляющего действия асинхронным двигателем: Отношение напряженное/частота, 5 точек, Скалярное управление (U/f) - энерго. U/f, Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 2 точки, Векторное управление с датчиком, стандартное
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное прискорение: отдельно от 0.01...3200 с
Компенсация скольжения ротора: Не доступен при скалярном управлении U/f, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 8 кГц
Тип торможения: Постоянным током 6 с
Контур регулировки: Регулируемый ПИ-регулятор
Точность скорости: +/- 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для вентиляции вентилятор, Здание - отопление, вентиляция и кондиционирование насос
Точность крутящего момента: +/- 15 %Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление, вентиляция и кондиционирование насос
Точность крутящего момента: +/- 15 %Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление, вентиляция и кондиционирование насос
Точность крутящего момента: +/- 15 %
-
ПроизводительSchneider Electric
-
Номинальный ток (А)111.3 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)75 кВт
-
Степень пылевлагозащиты IPIP21
-
СерияAltivar 212 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
