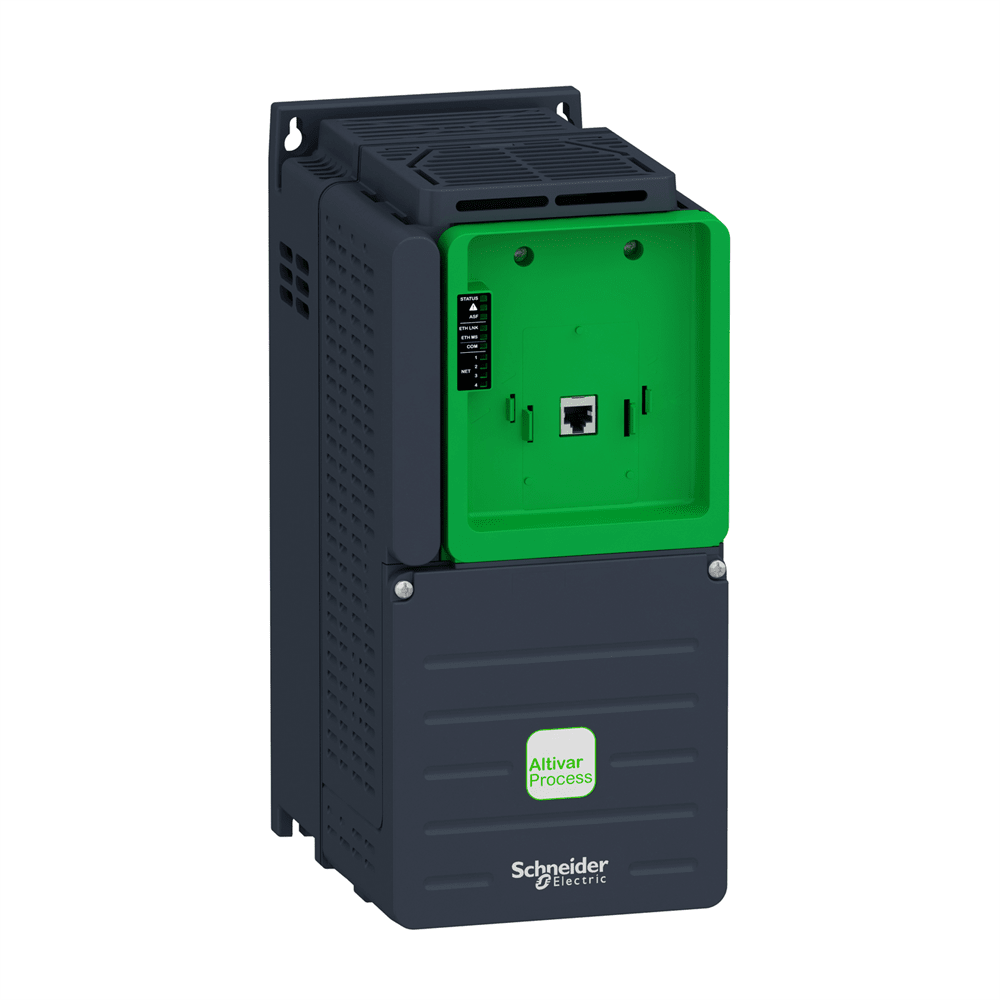

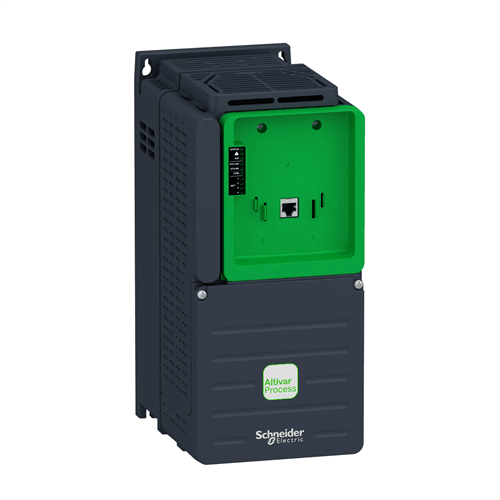

Преобразователь частоты 7.5кВт 380-480В ATV630, интеграция в шкафу, IP20, с ЭМС-фильтром C2

Преобразователь частоты 7.5кВт 380-480В ATV630, интеграция в шкафу, IP20, с ЭМС-фильтром C2 ATV630U75N4Z

Артикул:
ATV630U75N4Z
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 6,9 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1<0/0 Высота 1 упаковки: 33,500 см
Длина 1 упаковки: 57,500 см
Вес 1 упаковки: 9,260 кг
Способ крепления: Монтаж в шкаф
Стандарты: UL 508C, МЭК 61800-3, IEC2 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: DNV-GL, ATEX 2, ATEX 2 TUV
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 345 мм
Ширина: 155 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 3
Высота 2 упаковки: 82,00 0 см
Длина 2 упаковки: 60,000 см
Вес 2 упаковки: 35,780 кг
Глубина: 225 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, радиатором
Степень защиты: IP20 в соответствии с МЭК 61800-5-1, IP20 в соответствии с МЭК 60529
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Mod управление
Маркировка: CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Двигатель винтовая клемма 6...10 мм кв/AWG 10...AWG 8, Сторона сети винтовая кле 12...AWG10
Название устройства: ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для наличие модуля связи 4 светодиода (двухцветный), для наличие напряжения 1 светодиод/крас 95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для хранения: -40… 70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4- уровень 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 172 В при 380 В, частота переключения 4 кГц, Принудительное охлаждение: 44 В при 380 В,частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AO1, AO2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 0 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Ethernet, Modbus последовательный, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Г6) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходными фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Перенапряжение в привод: в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: привод
Частота переключения: 2..12 кГц регулируемый, 4..12 кГц с коэффициентом снижения
Логика дискретных входов: Позитивная логика1(1) Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < 10 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплекс TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания,Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при 3 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R => 7 Уровень шума: 56 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входящий ток: 13,8 А
Тип охлаждения: Принудительное охлаждение: Принудительное охлаждение: Принудительное охлаждение: Принудительное охлаждение: AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…5 коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3
Способ сборки: С Способ сборки: [кВт]: 7,5 кВт (нормальный режим работы), 5,5 кВт (тяжелый режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 10 м в соответствии с МЭК 61800-3 категория C2, Встроенный с 50 м в соответствии с МЭК 61800-3 категория сети: 3 фазы
Мощность двигателя [л.с.]: 10 л.с нормальный режим работы, 7,5 л.с. работы)
Максимальный ток в установившемся режиме: 16,5 А при 4 кГц для нормальный режим работы, 12,7 А при 4 кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1...DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI5, DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналог AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+--, 30 В DQ+: 100 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) (AO1) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R2: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально0 логика R3: реле последовательности нормально открыт электрическая долговечность 100000 циклов
Линейный ток: 13,8 А при 380 В (нормальный режим работы), 11,9 А при 480 В (нормальный режим работы), 10,5 А при 380 В (трудный режим работы), 9 мощности двигателей АС-3: 7…11 кВт в380…440 В 3 фазы, 7…11 кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink
Исходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Сменный момент, момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Недоступно для управления двигателем с пост. магнитами, Может быть подавлен, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 18,2 А в течение 60 с (нормальный режим работы), 19,10 Контур регулировки: Регулируемый ПОД-регулятор
Объем охлаждающего воздуха: 103 м?/ч
выбор применения преобразователя частоты:Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель

  • Производитель
    Schneider Electric
  • Номинальный ток (А)
    16.5 А
  • Количество полюсов (фаз)
    3 полюса (3 фазы)
  • Мощность (Вт)
    7.5 кВт
  • Степень пылевлагозащиты IP
    IP21
  • Серия
    Altivar Process ATV600 (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Индонезия
