Преобразователь частоты 7.5кВт 380-460В ATV310, IP20, без ЭМС-фильтра ATV310HU75N4E
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

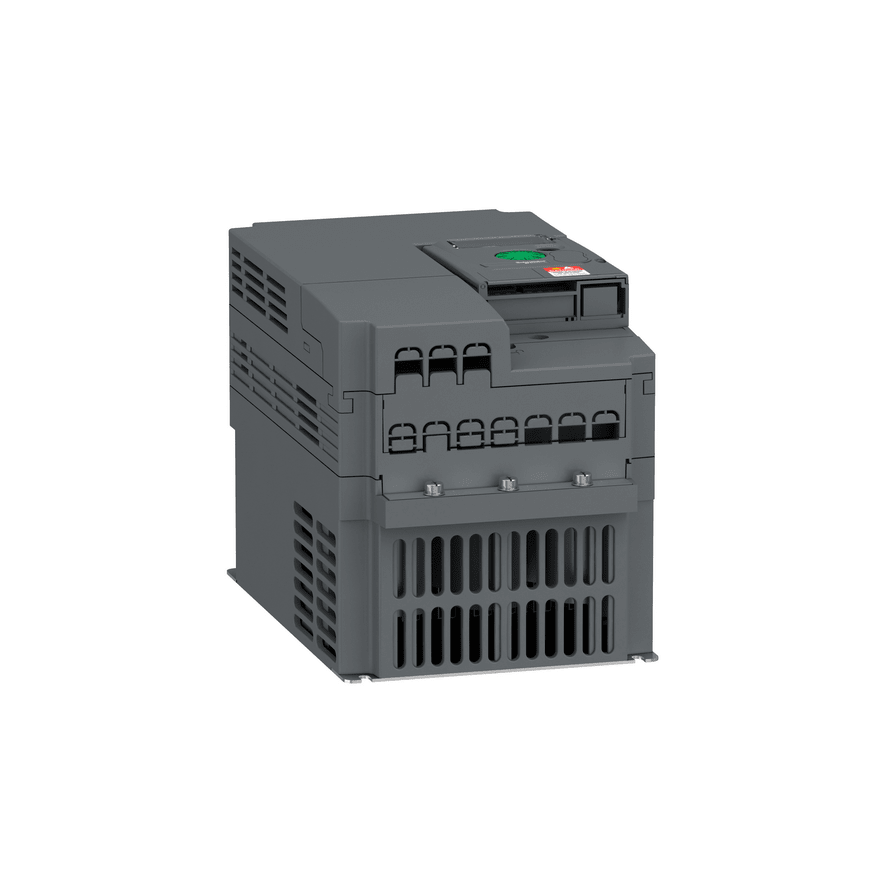

Этот привод Easy Altivar 310 является преобразователем частоты для трехфазных асинхронных двигателей. Его степень защиты IP20. Он работает с номинальной мощностью до 7,5 кВт/10 лошадиных сил для тяжелого режима работы или 11 кВт/15 лошадиных сил для нормального режима работы и номинальным напряжением от 380 до 460 В переменного тока. Благодаря яркому светодиодному 4-значному дисплею, он обеспечивает высокую читаемость основных параметров. Выявление недостаточного и перегрузка помогает защитить вашу установку. Его вес составляет 3,7 кг, а его размеры ширина 180 мм, высота 232 мм, глубина 171 мм. Этот привод содержит функции, подходящие для наиболее распространенных применений, включая текстильные машины, станки, деревообрабатывающие машины, транспортировку материалов, упаковочные и типографские машины, керамические машины.
Технические характеристики
Серия продукта: Easy Altivar 310
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: Комплект из 1 шт.
Масса нетто: 3,7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 0
Ширина 1 упаковки: 20,000 см
Длина 1 упаковки: 27,000 см
Вес 1 упаковки: 2,150 кг
Стандарты: МЭК 61800-3, МЭК 61800-5-1
Сертификация: Вертикальное, +/- 10 градусов
Высота: 232 мм
Ширина: 150 мм
Тип 2 упаковки: S04
Количество единиц в 2 упаковке: 2
Высота 2 упаковки: 30,000 см<0/0 Ширина 2 упаковки: 0 60,000 см
Вес 2 упаковки: 8,956 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 12
Высота 3 упаковки: 74,000 см
Ширина 3 упаковки: 60,000 см0 см
Вес 3 упаковки: 58,620 кг
Глубина: 171 мм
Степень загрязнения: 2 в соответствии с МЭК 61800-5-1
Момент затяжки: 2,2…2,4 Н.м
Назначение продукта: Асинхронные двигатели пластины в верхней части, IP4X верх
Тип коннектора: RJ45 (на лицевой стороне) для Modbus
Изоляция: Электрическая между силовой частью и системой управления
Электрическое соединение: Клемма, момент затяжки: 6...10 мм кв, AWG 10, AWG 10 PB, U, V, W)
Название устройства: ATV310
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3, 5…95 % без капель воды в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: <= 1000 м без понижения номинальных характеристик
Электромагнитная совместимость: Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: уровень 4 в соответствии с МЭК 61000-4-4, Тест на устойчивость к электростатическому разряду - уровень теста: уровень 3 в соответствии с МЭК 61000-4-2, Устойчивость к приведенным возмущениям - уровень теста: уровень 3 в соответствии с МЭК 6100 е/м поля - уровень теста: уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к перепадам и прерываниям напряжения в соответствии с МЭК 61000-4-11, Тест на устойчивость к перенапряжению - уровень теста: уровень 3 в соответствии с МЭК 61000-4-5
3S2 в соответствии с МЭК 60721-3-3, Устойчивость к химическому загрязнению класс 3C3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: 241,2 В, в In (тяжелый режим работы), 317,8 В, в In(нормальный режим) линеаризации: +/- 0,3 % максимального значения для аналоговый вход
Количество аналоговых выходов: 1
Тип аналогового входа: Конфигурированный ток AI1 0...20 мА 250 Ом, Конфигурированное напряжение AI1 0...10 В 30 кОм, Конфигурированное напряжение AI1 0...5 В 30 к механизмы
Скорость передачи: 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с
Выходное напряжение: 380..460 В трехфазный
Служба обмена данными: Чтение регистр 0(9) 29 слов, Запись нескольких регистров (16) 27 слов, Чтение/запись нескольких регистров (23) 4/4 слова, Читать идентификацию устройства (43)
[Us] номинальное напряжение питания: 380..460 В - 15...10 %<0/5 Протокол порта обмена данными: Modbus
Количество дискретных входов: 4
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход LO+, LO-, Защищенный релейный выход R1A, R1B, R1C 1 переключающий контакт в сети Перегруз. фазами и землей, Защита от перегрева, Краткое замыкание между фазами двигателя, От потери входной фазы, Тепловая защита двигателя i2t
Частота переключения: 2..12 кГц регулируемый Логика дискретных входов: Отрицательная логика (приемник), > 0 В , входное полное сопротивление 3,5 кОм, Положительная логика (источник), 0... 11 В (состояние 1)
Питание: Внутреннее питание для потенциометра: 5 В (4,75…5,25 В)постоянный ток, <10 мА с защитой от перегрузки, коротких с4 (20,4…28,8 В)постоянный ток, <100 мА с защитой от перегрузки и короткого замыкания
Аппаратный интерфейс: 2-проводящий RS 485 для Modbus
Максимальный ток переключения: 2 А при 250 В переменный ток при индуктивной нагрузке cos phi = 2, 7 30 В постоянный ток при индуктивной нагрузке cos phi = 0,4 L/R = 7 мс для логического реле, 3 А при 250 В переменный ток при резистивной нагрузке cos phi = 1 L/R = 0 мс для логического реле, 4 А при 30 В реле
Уровень шума: 50 дБ
Количество адресов: 1…247 для Modbus
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Тип охлаждения: Встроенный вентилятор<5/Минимальный ток переключатель 2 реле
Рабочая температура воздуха: -10…55 C без снижения номинальных характеристик, 55…60 C снята защитная крышка с верхней части преобразователя со снижением тока на 2,2 % на C
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт : для кВт работы
Количество фаз сети:Трехфазный
Мощность двигателя: 10 л.с. 19,4 кВА при 460 В (нормальный режим работы)
Максимальный ток в установившемся режиме: 17 А трудный режим работы, 22,8 А нормальный режим работы
Разрешение по частоте: Аналоговый вход преобразователь, переменное/постоянное напряжение, 10 бит, пульс 0,1 Гц дискретного входа: Программируемый LI1...LI4 24 В 18...30 В
Тип аналогового выхода: AO1 программно-конфигурированное напряжение: 0...10 В переменный ток 0...10 В 0…0,02 А, полное сопротивление: 470 Ом, разрешение: 8 бит, 0 бит полное сопротивление: 800 Ом, разрешение: 8 бит
Продолжительность выборки: 10 мс для аналоговый вход, 20 мс, отклонение +/- 1 мс для логический вход
Линейный ток: 26,6 А при 380 В (тяжелый режим работы), 29,5, 29,5 А при 460 В (тяжелый режим работы), 24,8 А при 460 В (нормальный режим работы)
Электромагнитный фильтр: Без фильтра ЭМС
Выходная частота привода: 0,5…400 Гц
Скоростной диапазон: 1…20 для асинхронного двигателя
Форма управляющего действия асинхронным двигателем: Скалярное управление (V/f), Скалярное управление (U/f) - энергосбереж., квадрат. U/f, Векторное бездатчиковое управление (SVC)
Кратковременное превышение момента: 170…200 % от номинального крутящего момента двигателя
Линейное ускорение и замедление: Линеаризация от 0...999.9 с, S, U
Компенсация скольжения переключение: 4 кГц
Тип торможения: Постоянным током, <30 с
Максимальный ток переходного процесса: 25,5 А в течение 60 с (тяжелый режим работы), 25,1 А в течение 60 с (нормальный режим работы)
Тормозной крутящий момент: До 15 резистором, до 70 % номинального момента двигателя без тормозного резистора
Линейный ток: 26,6 А при 380 В (тяжелый режим работы), 29,5 А при 380 В (нормальный режим работы), 22,4 А при 460 В (трудный режим работы), 24,8 А при 460 В (нормальный режим работы)
Электромагнитный фильтр: 0,5… 400 Гц
Скоростной диапазон: 1… 20 для асинхронного двигателя
Постоянная времени: 20 мс +/- 1 мс для изменения задания
Форма управляющего действия асинхронным двигателем: Скалярное управление (V/f), Скалярное управление (U/f) - энергосбереж., квадрат. U/f, Векторное бездатчиковое управление (SVC)
Кратковременное превышение момента: 170… 200 % от номинального крутящего момента двигателя
Линейное ускорение и замедление: Линеаризация от 0...999.9 с, S, U
Компенсация скольжения ротора: Настраиваемый
Номинальная частота переключения: 4 кГц
Тип гальм
переходного процесса: 25,5 А в течение 60 с (тяжелый режим работы), 25,1 А в течение 60 с (нормальный режим работы)
Тормозной крутящий момент: До 150 % от номинального момента двигателя с тормозным резистором, До 70 % номинального момента двигателя без тормозов0...10 В переменный ток 0...10 В 0…0,02 А, полное сопротивление: 470 Ом, разрешение: 8 бит, AO1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 800 Ом, разрешение: 8 бит для 0 мс, продолжительность выбора отклонение +/- 1 мс для логический вход
Линейный ток: 26,6 А при 380 В (тяжелый режим работы), 29,5 А при 380 В (нормальный режим работы), 22,4 А при 460 В (трудный режим работы), 24,8 А при 460 В ЭМС
Исходная частота привода: 0,5…400 Гц
Скоростной диапазон: 1…20 для асинхронного двигателя Постоянная времени: 20 мс +/- 1 мс для изменения задания Форма управляющего действия асинхронным двигателем: Скалярное управление (Скалярное управление) энергосбереж., квадрат. U/f, Векторное бездатчиковое управление (SVC)
Кратковременное превышение момента: 170…200 % от номинального крутящего момента двигателя
Линейное ускорение и замедление: Линеаризация от 0...999.9 с, S, U
Компенсация скольжения переключение: 4 кГц
Тип торможения: Постоянным током, <30 с
Максимальный ток переходного процесса: 25,5 А в течение 60 с (тяжелый режим работы), 25,1 А в течение 60 с (нормальный режим работы)
Тормозной крутящий момент: До 15 резистором, до 70 % номинального момента двигателя без тормозного резистораДо 70% номинального момента двигателя без тормозного резистораДо 70% номинального момента двигателя без тормозного резистора
-
ПроизводительSchneider Electric
-
Номинальный ток (А)24.8 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)7.5 кВт
-
Степень пылевлагозащиты IPIP40
-
СерияEasy Altivar 310 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
