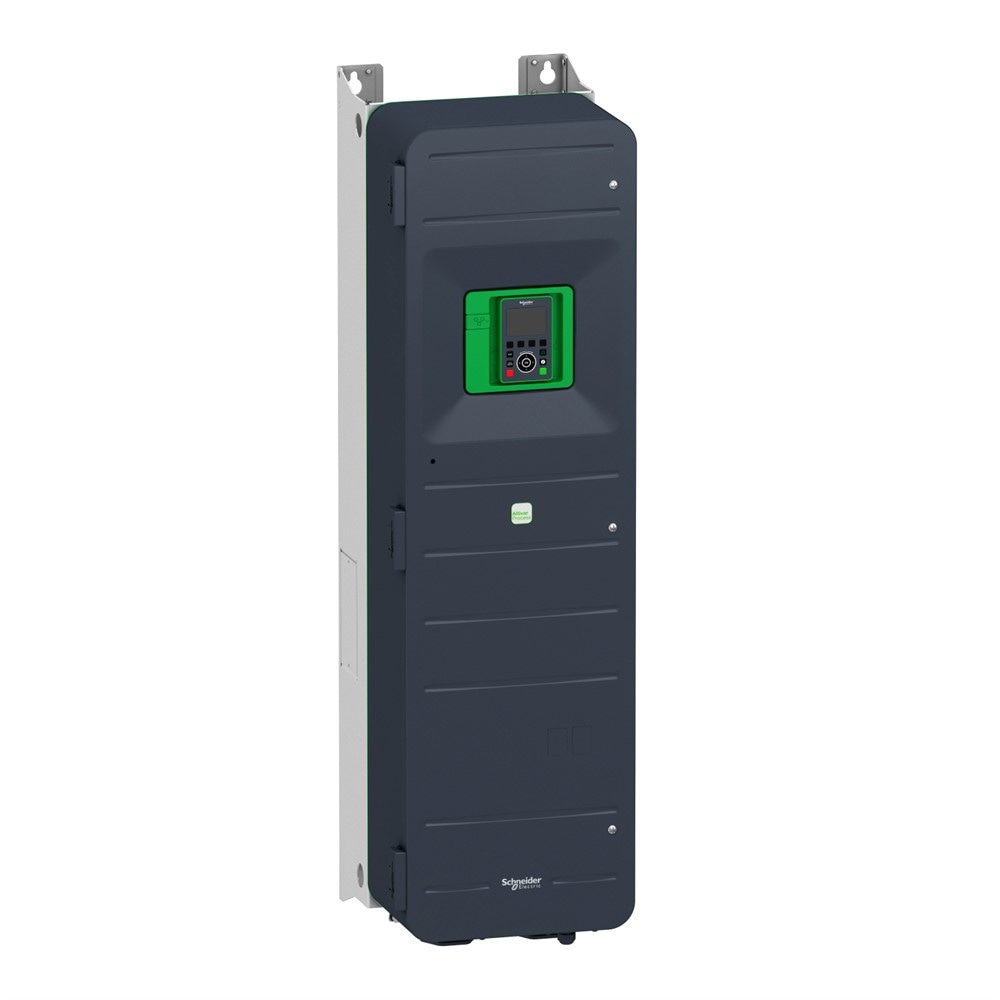

Преобразователь частоты 55кВт 380-480В ATV650, IP55, с ЭМС-фильтром кат. C3 ATV650D55N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 55 кВт/75 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 45 кВт/60 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 87 кг, а его размеры: 345 мм в ширину, 1250 мм в высоту, 375 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 87 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 49,0 см
Длина 1 упаковки: 145,0 см
Вес 1 упаковки: 85,0 кг
Способ крепления: Монтаж на стену
Стандарты: МЭК 61800-3, IEC 61800-3 environment 1 cat2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1, UL 508C
Сертификация изделия: UL, CSA, DNV-GL, ABS, Burs Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 1250 мм
Ширина: 345 мм
Глубина: 375 мм
Степень загрязнения: 3
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели Навесной
Степень защиты: IP55 в соответствии с МЭК 60529, IP55 в соответствии с МЭК 61800-5-1
Тип коннектора: RJ45 (на удаленном графическом терминале) для Modbus последовательный, RJ45 (на удаленном графическом терминале) для Ethernet/M управление
Маркировка: CE
Электрическое соединение: Сторона сети винтовая клемма 35...50 мм кв/AWG 3...AWG 1, Двигатель винтовая клемма 35...50 мм кв/AWG 2...AWG 1, Управление съемные винтовые клеммы 0... 16
Название устройства: ATV650
Местная сигнализация: для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный), для локальная диагностика 3 светодиода5 МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: 1000...4800 м с уменьшением тока на 1 % на 100 м, <= 1000 м без снижения номинальных характеристик
Электромагнитная совместимость 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 610003- к МЭК 61000-4-2
Количество аналоговых входов: 3
Ошибка линеаризации: AO1, AO2: +/- 0.2 % для аналоговый выход, AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход<< R/+ 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжение: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Скорость передачи: 10, 100 Мбит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, <3, 38, номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Частота сети питания: 50...60 Гц - 5...5 %
Протокол порта обмена данными: Modbus TCP, Modbus последовательный, Modbus последовательный
Количество дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3000 мА, Релейные выходы R2A, R2C 250 В переменный ток 5000 мА, Релейные выходы R2A, R0C 30 R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 мА
Тип защиты: Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: 4..12 кГц с коэффициентом понижения, 2,5..8 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 < (1) Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внутреннее питание для потенциометра (1.10 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания, Внешнее питание для цифровых входов: 24 В3, постоянный ток защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet,2-проводной RS 485 Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 м2 , R/R Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток<9/ 1…247 для Modbus последовательный
Удароустойчивость: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входящий ток: 97,2 А
Тип охлаждения: Принудительное охлаждение
Точность: +/- 1 % A0, 6, +6-A0, +6- +2 A/1. % AI1, AI2, AI3 для температуры 60 C аналоговый вход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: 40…50 C (с коэффициентом снижения), -15…40 C (без снижения номинальных 1,5 x In в течение 60 с (тяжелый режим работы), 1.1 x In в течение 60 с (нормальный режим работы)
Функция безопасности: STO (безопасное выключение крутящего момента) SIL 3
Мощность двигателя [кВт]: 45,0 кВт (трудный режим работы), 55, версия
ЭМС фильтр: Встроенный из 150 м в соответствии с МЭК 61800-3 категория C3
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 50 л.с тяжелый режим работы, 75 л.с нормальный режим работы
Вероятный ток КЗ мощность: 49,1 кВА при 480 В (тяжелый режим работы), 70 кВА при 480 В (нормальный режим работы)
Максимальный ток в установившемся режиме: 72 А при 4 кГц для тяжелый режим работы, 106 А при 2,5 кГц для нормальный режим работы
Сопротивление изоляции. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Аналоговый вход 0,012/50 Гц, Пульт 0,1 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI5, DI6 дискретный вход ПЛК уровня 1соответственно к МЭК 65A-68, МЭК 61131-2, DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток,Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки: 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- +/- 0,5 мс (DI1...DI4) - дискретный вход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика0 R0: циклов, Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов
Линейный ток: 69,1 А при 480 В (нормальный режим работы), 67,1 А при 380 В (трудный режим работы), 59 А при 48 В (нормальный режим работы)
диапазон мощности двигателей АС-3: 55… 100 кВт в380… 440 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А:- коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP коммуникационный модуль, Profibus DP V1
Исходная частота привода: 0,1… 500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление:9 9 Компенсация 9/9. скольжение ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 111,8 А в течение 60 с (тяжелый режим работы), 116,6 А в/ч регулировка: Регулируемый ПОД-регулятор
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор
Форма управляющего действия синхронным двигателем: Синхронный реактивный двигатель, Двигатель с постоянными магнитами

реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов 480 В (нормальный режим работы), 67,1 А при 380 В (трудный режим работы), 59 А при 480 В (трудный режим работы), 97,2 А при 380 В (нормальный режим работы)
диапазон мощности двигателей АС-3: 55…100 кВт в380…и коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникаций слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink, Слот А: коммуникаций привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и 9... с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 111,8 А в течение 60 с (тяжелый режим работы), 116,6 А в/ч регулировка: Регулируемый ПОД-регулятор
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор
Форма управляющего действия синхронным двигателем: Синхронный реактивный двигатель, Двигатель с постоянными магнитами

реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов 480 В (нормальный режим работы), 67,1 А при 380 В (трудный режим работы), 59 А при 480 В (трудный режим работы), 97,2 А при 380 В (нормальный режим работы)
диапазон мощности двигателей АС-3: 55…100 кВт в380…и коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникаций слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink, Слот А: коммуникаций привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и 9... с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 111,8 А в течение 60 с (тяжелый режим работы), 116,6 А в/ч регулировка: Регулируемый ПОД-регулятор
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор
Форма управляющего действия синхронным двигателем: Синхронный реактивный двигатель, Двигатель с постоянными магнитами

коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink, Слот А: коммуникационный модуль, Profibus DP V1
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 111,8 А в течение 60 с (тяжелый режим работы), 116,6 А в/ч регулировка: Регулируемый ПОД-регулятор
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор
Форма управляющего действия синхронным двигателем: Синхронный реактивный двигатель, Двигатель с постоянными магнитами

коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink, Слот А: коммуникационный модуль, Profibus DP V1
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 111,8 А в течение 60 с (тяжелый режим работы), 116,6 А в/ч регулировка: Регулируемый ПОД-регулятор
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор
Форма управляющего действия синхронным двигателем: Синхронный реактивный двигатель, Двигатель с постоянными магнитами

Двигатель с постоянными магнитами

Двигатель с постоянными магнитами
