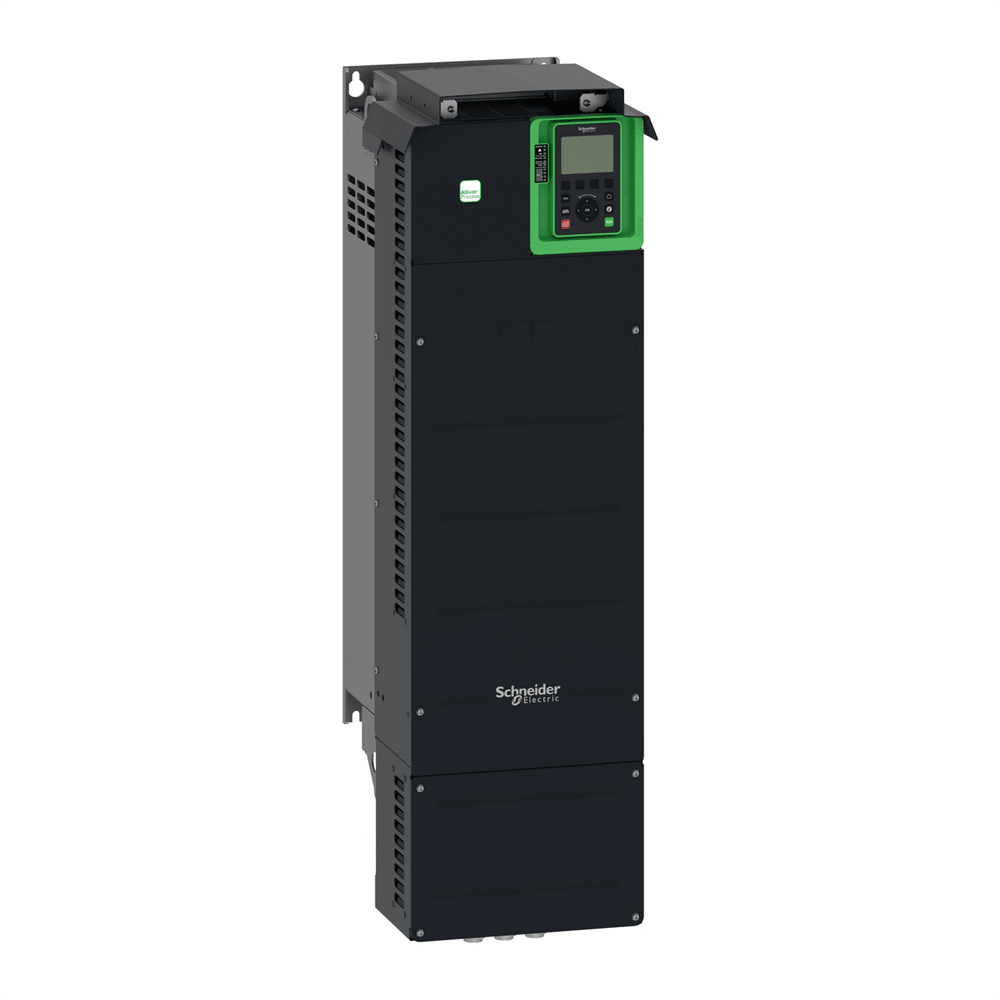

Преобразователь частоты 55кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C3 ATV630D55N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 55 кВт/75 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 45 кВт/60 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 56,5 кг, а его размеры: 290 мм в ширину, 922 мм в высоту, 323 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 56,5 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 4 упаковки: 43,0 см
Длина 1 упаковки: 110,0 см
Вес 1 упаковки: 64,0 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-, 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: CSA, UL, DN2-GL TUV
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 922 мм
Ширина: 290 мм
Глубина: 323 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта шкафы: Навесной Степень защиты: UL тип 1 в соответствии с UL 508C
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Меж CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 70...120 мм кв/AWG 1/0...250, Двигатель винтовая клемма 70...20 ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5… 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: 61000-4-2, Тест на стойкость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Естественное охлаждение: 131 В при 380 В, частота переключения 2,5 кГц, Принудительное охлаждение: 917 В при 380 В, частота переключения 2,5 кГц Количество аналоговых входов: 3
Ошибка линеаризации: AI1, +5, вход, AO1, AO2: +/- 0.2 % для аналогового выхода
Время обновления: Релейный выход (R1, R2, R3):5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 13 бит2, AI 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и технологии 100 Мбит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В: 50...60 Гц - 5...5 %
Протокол порта обмена данными: Ethernet, Modbus последовательный, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 1 60068-2-6
Количество дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1B выходы R2A, R2C 250 В переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R0C защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходными фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: привод
Частота переключения: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый Логика дискретных входов (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < 10 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Вед полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1./10) %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты:защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, Релейный выход R1, Релейный выход 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0 , 4 ток
Уровень шума: 62,4 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 97,2 А
Тип охлаждения 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура: 50…60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3т/br (нормальный режим работы), 45 кВт. Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 70 кВА при 480 В (нормальный режим работы), 59,7 кВА при 480 В (трудный режим работы)
Максимальный ток в установившемся режиме: 106 А при 2,5 кГц для режим режима ц работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, 1в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1в соответствии с МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, AQ1, AQ2: 0...20 мА, разрешение 10 бит,Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс + - 5 мс +/- 1 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально0/0 релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов
Линейный ток: 97,2 А при 380 В (нормальный режим работы), 8 81,4 А при 380 В (тяжелый режим работы), 71,8 А при 480 В (тяжелый режим работы)
диапазон мощности двигателей АС-3: 55…100 кВт в380…440 В 3 фазы, 55…100 кВт в480…500 В 3 фазы
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Сменный момент, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с<< управление двигателем с пост. магнитами, Может быть подавлен, Автоматический при любой нагрузке, Настраиваемый
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 116,6 А в течение 60 с (нормальный режим работы), продолж. работы)
Контур регулировки: Регулируемый ПИД-регулятор
Объем охлаждающего воздуха: 295 м?/час
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое дополнение, Добыча полезных копеек металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор,Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
