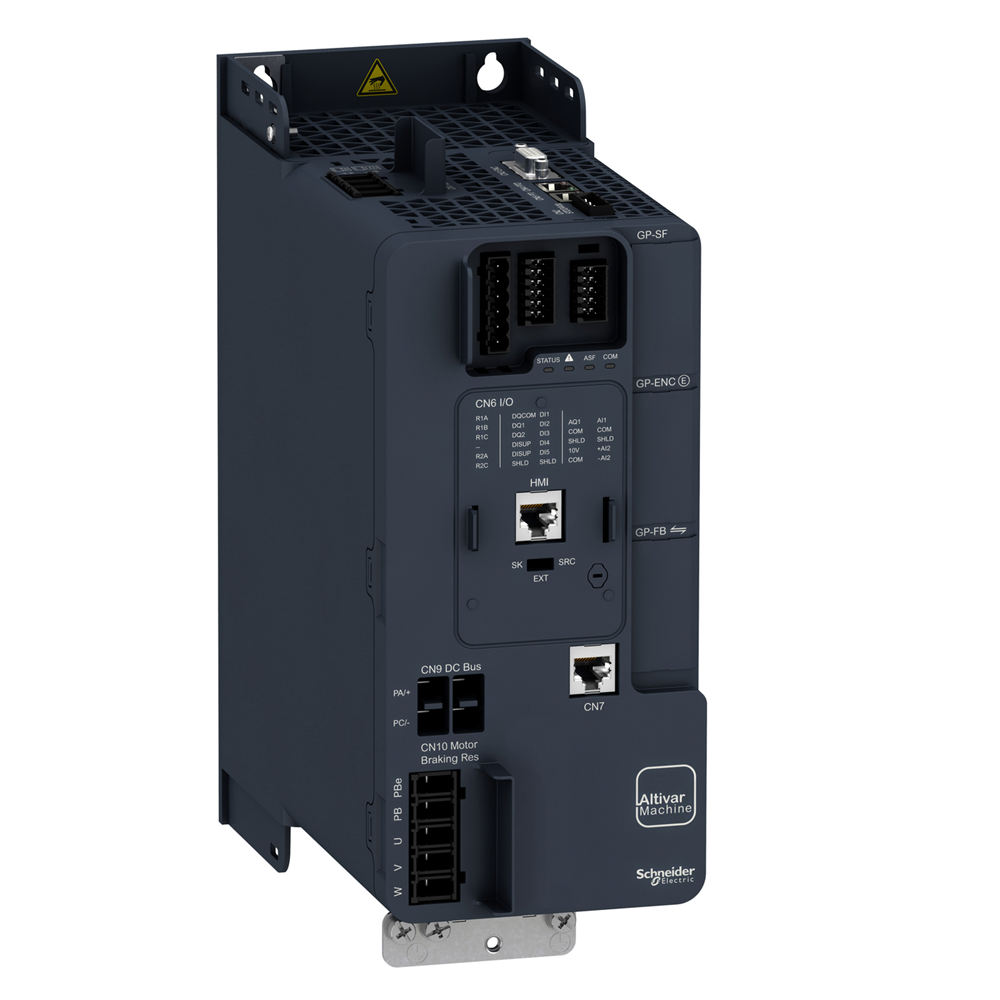

Преобразователь частоты 5.5кВт 380-480В ATV340, IP20, с ЭМС-фильтром кат. C3 ATV340U55N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 2,9 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,000 см
Длина 1 упаковки: 31,500 см
Вес 1 упаковки: 3,720 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3 13849-1, UL 618000-5-1, UL 508C
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 270,0 мм<1> P06
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 50,20 мм
Степень загрязнения: 2
Категория перенапряжения: Класс III
Тип коннектора: 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Звено постоянного тока винтовая клемма 4G... винтовая клемма 0.2...2.5 мм кв/AWG 24...AWG 12, Сторона сети винтовая клемма 1.5...6 мм кв/AWG 14...AWG 10, Двигатель винтовая клемма 1.5...6 мм кв/AWG 14...AWG 10... C
Высота над уровнем моря: <= 3000 м со снижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля 3-0,0 эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 134 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 134 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 164 В при 380 В, частота перемыка охлаждение: 164 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 2
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 1 20 программно-конфигур. датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48 питание: 50...60 Гц +/- 5 %
Номинальный выходной ток: 12,7 А
Протокол порта обмена данными: Modbus последовательный
Количество дискретных входов: 5
Количество дискретных выходов: 2,0 Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току между фазами двигателя и землей: привод, Перегрузка по току между фазами двигателя привод, Краткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости: привод, Обрыв в цепи управления: привод
Частота перемыка. 7...16 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus RTU
Аппаратный интерфейс: 2-проводной RS 485
Максимальный ток переключения: Релейный выход R1C при рез: 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход , L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 30 В постоянный ток, Релей 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 46,6 дБ
Максимальный адрес: 20,0 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…50 C без снижения номин (вертикальное положение)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 7,5 кВт для нормального режима работы, 5,5 кВт для тяжелого режима работы
Выполнение: Стандартная версия
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 10 л.с для нормального режима работы, 7 л.с для тяжелого режима работы
Вероятный ток КЗ [Isc]: 22 кА<0/ ПВ: 22 кА<0/ (нормальный режим работы), 13,3 кВА при 480 В (трудный режим работы)
Максимальный ток в установившемся режиме: 16,5 А при 4 кГц для нормальный режим работы, 12,7 А при 4 кГц для тяжелый режим работы
Кадр данных: RTU
Тип поляризации: Отсутствует импульсный вход: 0…30 кГц, 24 В постоянное напряжение (30 В), DI1... DI5 безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение (30 В), полное сопротивление: 3,5 кОм, программируемое
Тип аналогового выхода В постоянное ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит
Количество релейных выходов: 2
Тип релейного выхода: Релейный выход 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 20 А при 380 В без сетевого дросселя (тяжелый режим работы), 16 А при 480 В без сетевого дросселя (3 тяжелых режимов) дросселем (нормальный режим работы), 12,2 А при 480 В с внешним сетевым дросселем (нормальный режим работы), 11,6 А при 380 В с внешним сетевым дросселем (трудный режим работы), 9,4 А при 480 В с внешним сетевым дросселем (трудный режим) DP V1, Коммуникационный модуль, Profinet, Коммуникационный модуль, DeviceNet, Коммуникационный модуль, CANopen, Коммуникационный модуль, EtherCAT
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60 вибрационном наване: 1,5 мм при 2...9 Гц
Макс. минимальная ширина отметки: IP20
Возможная работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Сменный момент, Оптимизированный режим крутящего момента, Стандарт постоянного крутящего момента
Максимальная выходная частота: 0,599 кГц
Линейный 0.01...9999 с, Тип кривой S, U или сконфигурированный
Компенсация скольжения ротора: Настраиваемый, Автоматический при любой нагрузке, Может быть подавлен, Недоступен для управления двигателем с постмагнитами
Номинальная частота переключения:4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480 В
Максимальный ток переходного процесса: 18,2 А в течение 60 с (нормальный режим работы), 19,1 А в течение 2 с (нормальный режим работы), 22,9 А в течение 2 с (тяжелый режим работы)
Базовый ток нагрузки при высоком пе: 12,7 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
Контур регулировки: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Объем охлаждающего воздуха: 76,0 м?/ч
Форма управляющего действия синхронным двигателем: Двигатель с постоянными двигателями влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 16,5 А
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 16,5 АКласс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 16,5 А
-
ПроизводительSchneider Electric
-
Номинальный ток (А)12.7 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)5.5 кВт
-
Степень пылевлагозащиты IPIP20
-
СерияAltivar Machine ATV340 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
