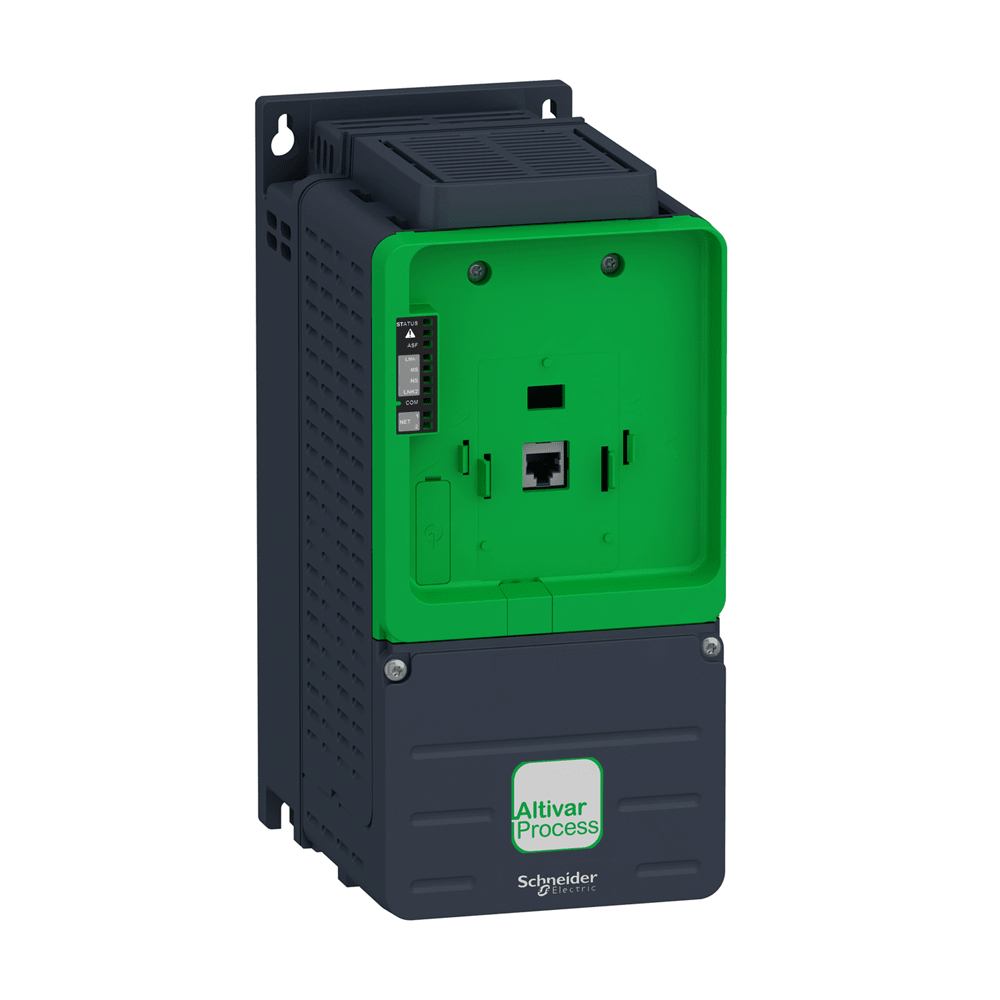

Преобразователь частоты 4кВт 380-480В ATV930, интеграция, IP20, с тормозным ключом, с ЭМС-фильтром C2 ATV930U40N4Z

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 25,000 см6,0 см
Длина 1 упаковки: 34,000 см
Вес 1 упаковки: 5,066 кг
Способ крепления: Монтаж в шкаф
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: CSA, UL, TUV
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 285 мм
Ширина: 130 мм
упаковке: 6
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 43,000 кг
Глубина: 196 мм перенапряжения: ІІІ
Назначение продукта: Синхронные двигатели, Асинхронные двигатели
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление G5/5 20...AWG 16, Сторона сети винтовая клемма 2.5...6 мм кв/AWG 1 Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТДИОД (одно-/двухцветный), Состояние встроенной связи: 5 СВЕТОДИОД (двухцветный), Состояние модуля связи: 2 МИР: 1 СВЕТДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м 40 м0 без снижения номинальных 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: Естественное охлаждение: 33 В при 380 В, частота переключения 8 В,частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит, AI1, AI2, 4 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Конкретное применение изделия: Промышленные технологические процесс
Скорость передачи: 10/100 Мбит/с для Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 к/с 38.4 к/с напряжение питания: 380..480 В - 15...10 %
Протокол порта обмена данными: Modbus последовательный, Modbus TCP, EtherNet/IP Вибростойкость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2 в соответствии с МЭК 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход DQ+ 0…1 кГц <= 30 В постоянный ток 100 мА, Программируется как импульсный выход DQ+ 0… мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/6. кГц регулируемый, 4..16 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO:24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1 при резистивной нагрузке , cos 3 = 2 R1 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1 при индуктивной нагрузке , cos 7 В постоянный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 1: 5 А при 30 В постоянный ток, Релейный выход R2, R3 при индуктивном мс: 2 А при 250 В переменный ток, Релейный выход R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 54,5 дБ
Количество адресов: 1…245 для Modbus 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 7,6 А
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…50 C (без снижения номинальных характеристик), 50…60 C (с коэффициентом снижения)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 0,0 кВт работы
Выполнение: Стандартная версия, С тормозным модулем
Количество фаз сети: 3 фазы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 5,6 кВА при 480 В (нормальный режим работы), 4,5 кВА при> 9,3 А при 4 кГц для нормального режима работы, 7,2 А при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1...DI8 программный, 2 сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В... ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода:Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит// мс (DI1...DI8) - дискретный вход, 5 мс +/- 1 мс (DI7, DI8) - импульсный вход, 1 мс +/- 1 мс (AI1, AI2, AI3) - аналоговый вход, 5 мс +/- 1 мс (AQ1, AQ2) - аналоговый выход
Линейный ток: 7,6 А при 380 В (нормальный режим работы), 6,0 А при 380 В (тяжелый режим работы), 6,7 А при 480 В (нормальный режим работы), 5,4 А при 480 В (трудный режим работы)
Опциональный модуль: Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для DeviceNet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ45, Слот А: коммуникационный модуль для CANopen SUB-D 9, Слот А: коммуникационный модуль B/C C: модуль расширения цифровых и аналоговых вх/вых, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, Слот B: модуль аналогового энкодера, Слот B: модуль резольвера, коммуникационный модуль для Ethernet Powerlink
Класс окруж 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2...13 Гц
Макс. 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный, С опцией ЭМС-пластины
Обнаружена минимальная ширина отметки: IP21
Возможна работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Оптимизированный режим, Оптимизированный режим момент
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Недоступный для управления двигателем с постмагнитными, Может подавляться, Настраиваемый переключение: 4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480,0 В
Максимальный ток переходного процесса: 11,2 А в течение 60 с (нормальный режим работы), 10,8 А в течение 60 с (тяжелый режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 7,2 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остан/ (SP): Нет
С функцией безопасной программированной логики: Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента< (>: С функцией безопасного направления (SDI): Нет
Контур регулировки: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Объем охлаждающего воздуха: 38 м?/ч
Форма управляющего действия синхронным двигателем: Двигатель с постоянным двигателем Допустима относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
Базовый ток нагрузки при низком пе: 9,3 А
