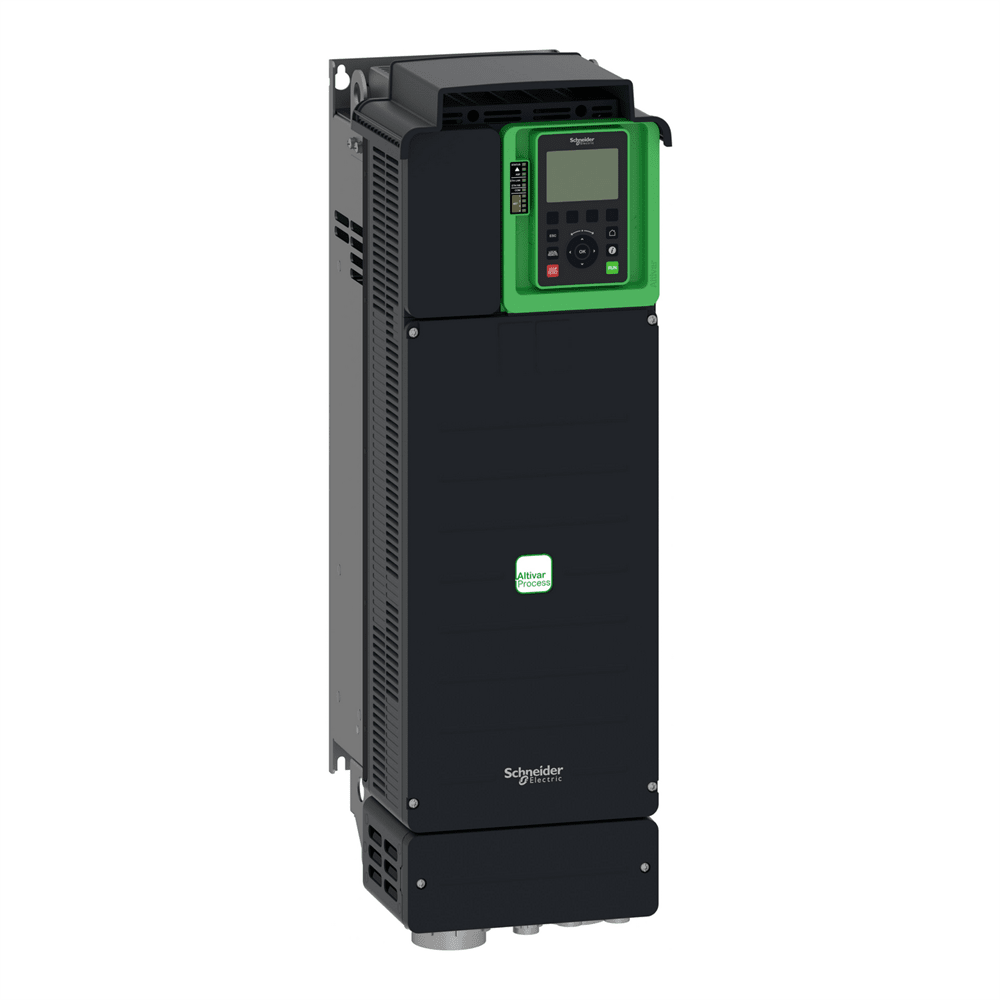

Преобразователь частоты 45кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C2 ATV630D45N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 45 кВт/60 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 37 кВт/50 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 28,7 кг, а его размеры составляют 226 мм в ширину, 673 мм в высоту, 271 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 28,7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 4 33 см
Длина 1 упаковки: 83 см
Вес 1 упаковки: 33 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-3 среда1,0 3 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: UL, Зона ATEX 2/22, ATEX INERIS, CSA Вертикальное, +/- 10 градусов
Высота: 673 мм
Ширина: 226 мм
Глубина: 271 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели
Степень защиты: UL тип 1 в соответствии с UL 508C
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Между клеммами питания и управления
Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 35...50 мм кв/AWG 2...AWG 1, Двигатель винтовая клемма 50 мм кв/AWG 1
Название устройства: ATV630 светодиоды, для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3-7
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2 , к МЭК 61000-4-3, Тест на устойчивость к эл. 61000-4-6
Рассеиваемая мощность [Вт]: Природное охлаждение: 121 В при 380 В, частота переключения 4 кГц, Принудительное охлаждение: 943 В при 380 В, частота переключения 4 кГц
Количество аналоговых входов: 1 AI2, AI3: +/- 0,15 % максимального значения для аналогового входа, AO1, AO2: +/- 0.2 % для аналогового выхода
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 00 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Modbus последовательный, Ethernet, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Г6) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/2. кГц регулируемый, 4..12 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток:1 перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (2,2защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, Релейный выход R1, Релейный выход 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0 , 4 ток
Уровень шума: 63,5 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 79,8 А
Тип охлаждения 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура: 50…60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3т/br (нормальный режим работы), 37 кВт. 60 л.с. нормальный режим работы, 50 л.с. нормальный режим работы, 74,5 А при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, 1соответственно МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, 1Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки: 2 дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество релейных выходов: 3 логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов А при 380 В (нормальный режим работы), 69,1 А при 480 В (нормальный режим работы), 67,1 А при 380 В (трудный режим работы), 59 А при 480 В (трудный режим работы) диапазон мощности двигателей АС-3: 30…50 кВт 380…40 в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/M MS/TP, Коммуникационный модуль, Ethernet Powerlink
Исходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Оптимизированный режим крутящего момента, Стандарт постоянного крутящего момента, Переменный момент
Максимальная выходная частота: 50 Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с постмагнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 4 кГц
Контур регулировки: Регулируемый ПОД-регулятор
Объем охлаждающего воздуха: 240 м?/ч
выбор применения преобразователя частоты: Строительство - Производство продовольствия и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод другое применение, Здание - отопление,вентиляция и кондиционирование винтовой компрессор, Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив Водоснабжение и водоотвод центробежный насос, Водоснабжение и водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод водоотвод Водоотвод и компрессор водоотвод вентилятор, Водоснабжение и водоотвод конвейер, Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
