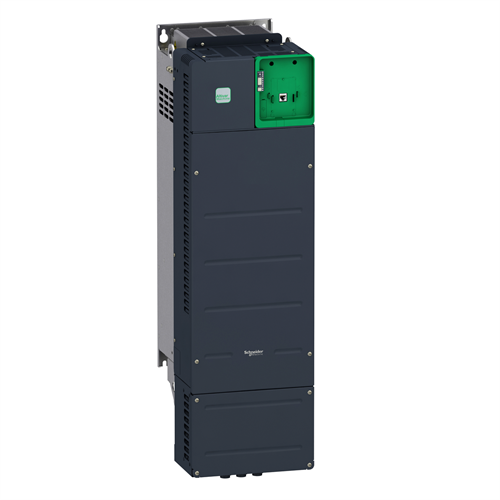

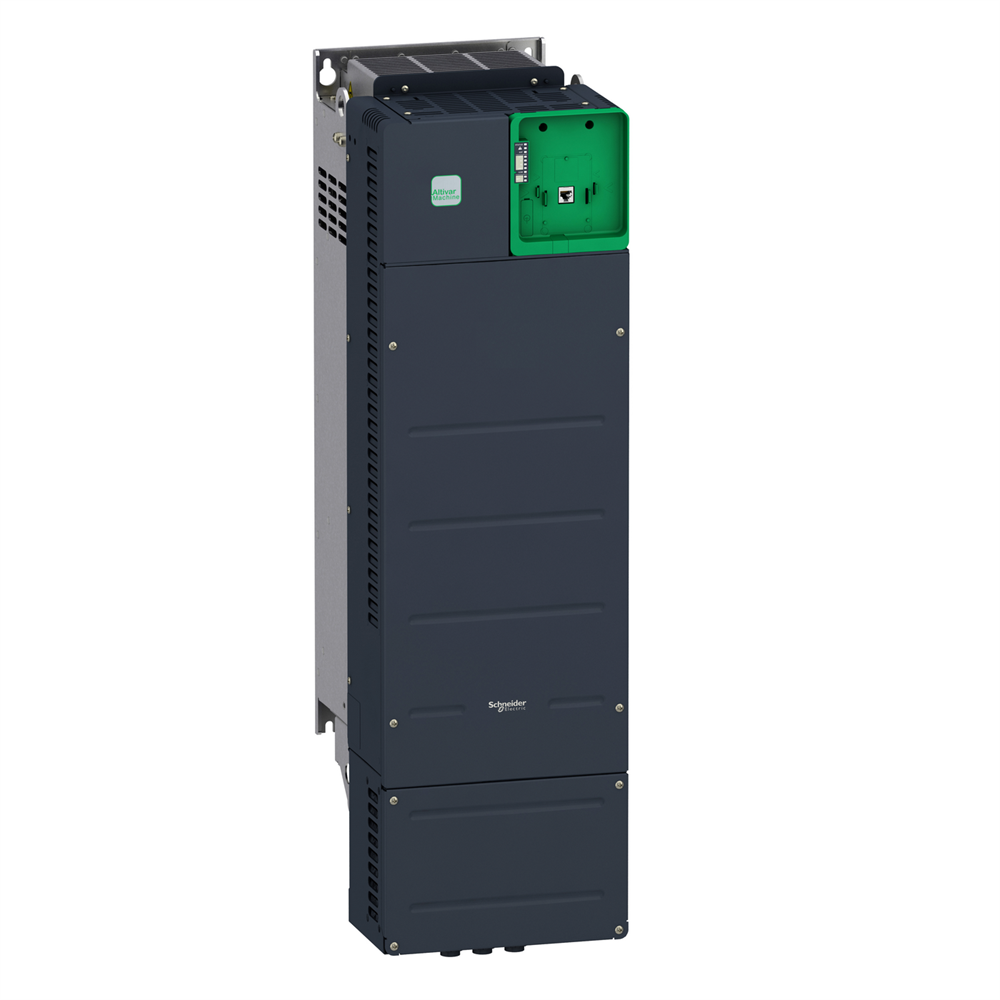

Преобразователь частоты 45кВт 380-480В ATV340, IP20, Ethernet, с ЭМС-фильтром кат. C3 ATV340D45N4E
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот частотный преобразователь Altivar 340 может питать 3-фазные синхронные и асинхронные двигатели с разомкнутым или замкнутым контуром управления. Приводы Altivar Machine ATV340 стандартно имеют режим работы "Тяжелый". Он работает с номинальной мощностью до 45 кВт/60 лошадиных сил и номинальным напряжением от 380 В до 480 В переменного тока. ATV340 был разработан, чтобы удовлетворить потребности применения в суровых средах, таких как вибрация, единичные ударные нагрузки и токопроводящая пыль, и где требуется высокая термостойкость до 60 °C. Этот продукт стандартно интегрирует протоколы связи в последовательной линии Modbus. Этот привод имеет интегрированный многопротокольный Ethernet, он состоит из коммуникационных интерфейсов Ethernet IP и Modbus TCP. Он весит 56,4 кг, его размеры составляют 271 мм в ширину, 908 мм в высоту и 309 мм в глубину. ATV340 содержит функции и особенности, пригодные для наиболее распространенных применений, включая упаковку, транспортировку материалов, обработку материалов, подъемные механизмы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости, электромагнитных излучений), IEC 60721-3, IEC 61508, IEC 13849-1. Она также имеет сертификаты CE, UL, CSA и TUV. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Он полностью интегрирован в EcoStruxure Machine от Schneider Electric через DTM. Можно настраивать, контролировать и диагностировать приводы ATV340 непосредственно в программном обеспечении SoMachine и SoMove с помощью того же блока программного обеспечения (DTM). Он экологически чист и отвечает таким директивам, как RoHS по защите окружающей среды.
Технические характеристики
Серия продукта: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 56,4 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 60 см3
Вес 1 упаковки: 66 кг
Способ крепления: Монтаж на стену
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3, МЭК 61508, МЕК 618000-5-1, UL 508C, МЭК 61000-3-12
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 908,0 мм
Глубина: 309,0 мм
Степень загрязнения: 2
Категория перенапряжения: Класс III
Степень защиты: UL тип 1
Тип коннектора: 3 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
0.75...1.5 мм кв/AWG 18...AWG 16, Сторона сети винтовая клемма 70...120 мм кв/AWG 1/0...250, Звено постоянного тока винтовая клемма 70...120 мм кв/AWG 1/0...250, Двигатель винтовая... 1/0...250
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 4800 м с понижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 6 е/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 105 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 943 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 115 В при 380 В, частота перемыка охлаждение: 917 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 3
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 25 программно-конфигур. датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/ Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Частота питающей сети: 50...60 Гц +/- 5 %
Номинальный выходной ток: 88,0 А
Протокол порта обмена данными: Modbus TCP, Modbus последовательный, EtherNet/IP
Количество дискретных входов: 8
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по двигателю Перегрузка по току между фазами двигателя: привод, Короткое замыкание между фазой двигателя и землей: привод, Короткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Переход привод
Частота переключения: 1...8 кГц регулируемый, 2,5..8 кГц с коэффициентом снижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus RTU, Ведущий Modbus TCP
Аппаратный интерфейс
переключение: Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , 4 250 В переменный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход : 5 А при 30 В постоянный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0 м/с 62,4 дБ
Количество адресов: 1…247
Максимальный входной ток: 97,2 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C/5 воздух: -15…50 C без снижения номинальных характеристик (вертикальное положение), 50…60 C с коэффициентом снижения (вертикальное положение)
Способ сборки: С теплоотводящим радиатором
Мощность двигателя [кВт]: 55 кВт для нормального режима работы, 45 кВт для тяжелого режима работы
фазы
Мощность двигателя [л.с.]: 75 л.с для нормальный режим работы, 60 л.с для тяжелый режим работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 70 кВА при 480 В (нормальный режим работы), 59,7 кВА при 480 В (тяжелый режим 1 у работы, 88 А при 4 кГц для тяжелого режима работы
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12, <48 % 80 % нагрузки в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Количество релейных выход выходы R1A, Релейные выходы R1C электрическая долговечность 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 97,2 А при 380 В с внутренним сетевым 8 дросселем (нор внутренним сетевым дросселем (нормальный режим работы), 81,4 А при 380 В с внутренним сетевым дросселем (тяжелый режим работы), 71,8 А при 480 В с внутренним сетевым дросселем (тяжелый режим работы), 81,4 А, 71,8 А модуль, DeviceNet, Коммуникационный модуль, CANopen, Коммуникационный модуль, EtherCAT
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при 1/3 Макс. ускорение при вибронапруге (эксплуа: 10 м/с? при 13...200 Гц
Макс. ускорение при ударном воздействии: 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C3
Обнаружена мини квадрантах: Да
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента, Сменный момент
Максимальная выходная частота: 0,599 кГц
Линейное ускорение и замедление: Тип кривой S, U9 или настроен0. с
Компенсация скольжения ротора: Недоступен для управления двигателем с пост.Да
Максимальное выходное напряжение: 480 В
Максимальный ток переходного процесса: 127,2 А в течение 60 с (нормальный режим работы), 132 А в течение 60 с (тяжелый режим работы), 127,2 А в течение 2 с (нормальный режим работы), 132 А в течение 2 пе: 88,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет)
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: SS/<<< функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет)
С функцией безопасного направления (SDI): Нет
Контур регулирования: транспортировка: -40…70 C
Объем охлаждающего воздуха: 295,0 м?/ч
Форма управляющего действия синхронным двигателем: Реактивный двигатель, Двигатель с постоянными магнитами
Допустимая относительная влажность (эксплуатация: Класс 3K7/1 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 106,0 А
-
ПроизводительSchneider Electric
-
Номинальный ток (А)88 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)45 кВт
-
Степень пылевлагозащиты IPIP20
-
СерияAltivar Machine ATV340 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
