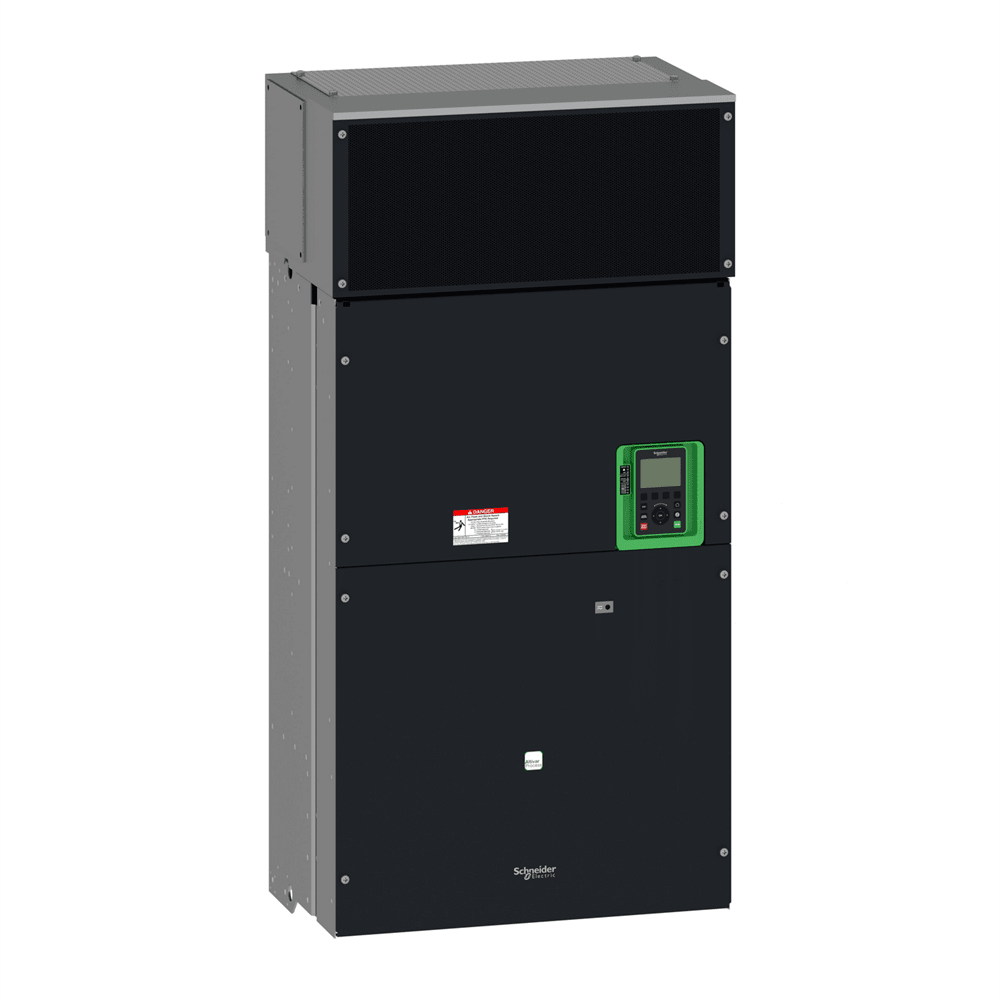

Преобразователь частоты 250кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C3 ATV630C25N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 250 кВт/400 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 220 кВт/300 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 203 кг, его размеры составляют 598 мм в ширину, 1195 мм в высоту и 380 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 203 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 76,0 см
Длина 1 упаковки: 143,0 см
Вес 1 упаковки: 227,0 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, IEC 61800 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: CSA, UL, TUV<- градусов
Высота: 1195 мм
Ширина: 598 мм
Глубина: 380 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, Синхронные двигатели
Монтаж шкафов<0/> МЭК 61800-5-1, IP00 в соответствии с МЭК 60529, IP21 (с комплектом VW3A9113) в соответствии с МЭК 61800-5-1, IP21 (с комплектом VW3A9113) в соответствии с МЭК 60529
Тип коннектора: RJ45 TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16 кв/3 x 350 kcmil, Двигатель винтовая клемма 4 x 185 мм кв/3 x 350 kcmil
Название устройства: ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветный), для для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: <= 1000 м3 уменьшение но0 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Принудительное охлаждение: 5773 В, Естественное охлаждение: 606 В при 380 В, частота переключения 2,5 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % A/O +/-0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 Вь постоянный способность 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кО/ изделия: Технологические процессы и коммунальные услуги Скорость передачи: 10, 100 Мбит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинальное напряжение питания 380..480 В - 15...10 %
Частота питающей сети: 50...60 Гц - 5...5 %
Протокол порта обмена данными: Modbus TCP, Modbus последовательный, Ethernet
Виброустойчивость: 1,5 мм от вершины к вершине (f=2-6…1 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 30 R1C 30 В постоянный ток 3000 мА, Релейные выходы R2A, R2C 250 В переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный R3C 30 В постоянный ток 5000 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый Логика дискретных входов: Позитивная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В ( 1< В> Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 25 В3, 29 В тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке 1 ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Ре2 phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 76 дБ
Количество адресов: 1…247 для Modbus последовательный Удароустойчивость: 15 gn для 11 мс в соответствии с МЭК 60068-2-0 А
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2 ток
Рабочая температура воздуха: -10…40 C (без снижения номинальных характеристик), 40…60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (вкл. SIL 3
Мощность двигателя [кВт]: 250 кВт (нормальный режим работы), 220 кВт (трудный режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 50 м в соответствии с МЭК 61800-3 категория C3
Количество фаз сет.: . 400 л.с. нормальный режим работы, 300 л.с. кГц для нормального режима работы, 387 А при 2,5 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: RTU
входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, DI5, DIЛ дискретный 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 1-AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки: 2 мс +/- 0,5 мс/DI 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Кон реле открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов работы), 366 А при 480 В (нормальный режим работы), 365 А при 380 В (трудный режим работы), 301 А при 480 В (трудный режим работы)
диапазон мощности двигателей АС-3: 250… 500 кВт в380… 440 В 3 фазы, 250… 500 кВт в480… 500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/M MS/TP, Коммуникационный модуль, Ethernet Powerlink
Исходная частота привода: 0,1… 500 Гц
Форма управляющего действия асинхронным двигателем: Сменный момент, Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9 Автоматический при любой нагрузке, Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 529 А в течение 60 с (нормальный режим работы), 581 А в течение 60 с (тяжелый режим работы)
Объем охлаждающего воздуха: 1260 м?/ч
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и водоотвод, применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор,Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
