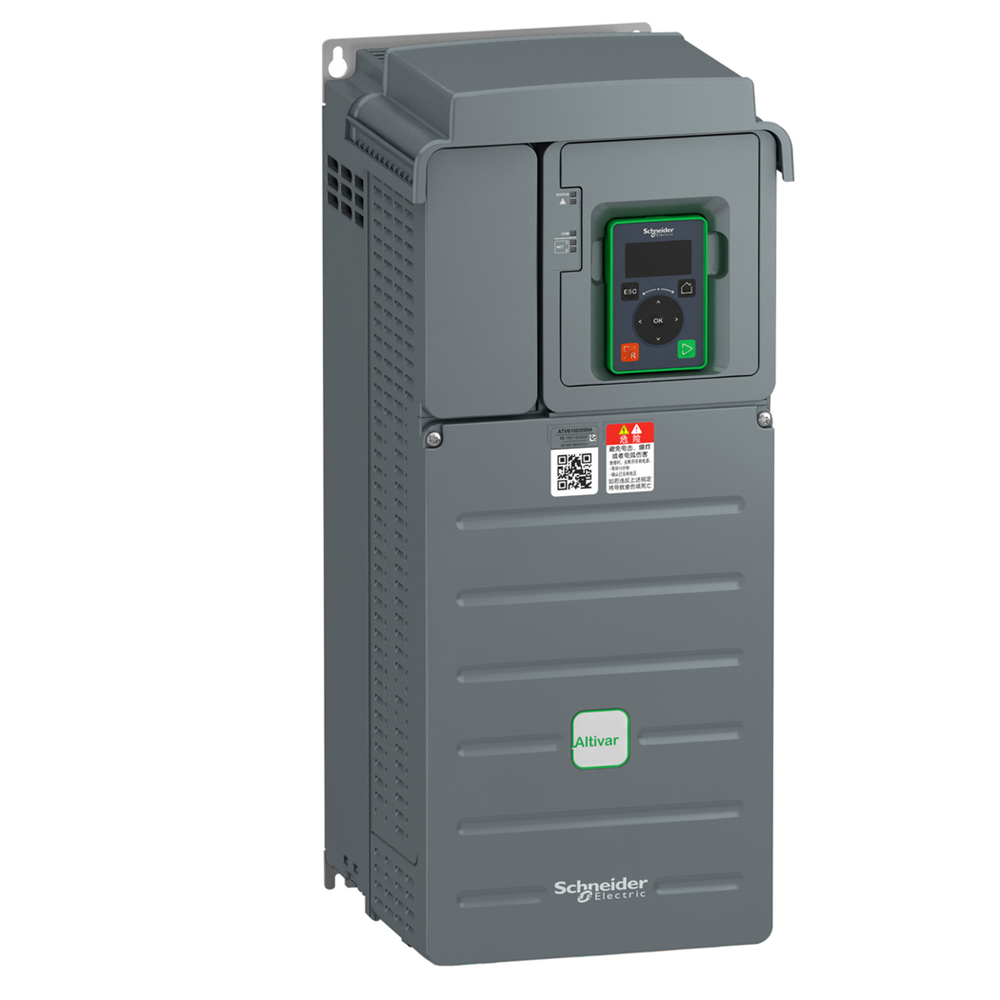

Преобразователь частоты 22кВт 380-460В ATV610, IP20, с ЭМС-фильтром кат. C3 ATV610D22N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот привод Easy Altivar 610 является преобразователем частоты для трехфазных асинхронных двигателей. Он работает при номинальном напряжении питания от 380 В до 415 В переменного тока. Он подходит для двигателей с номинальной мощностью до 22 кВт/30 лошадиных сил для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 18,5 кВт/25 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он предлагает решение "подключай и работай", с помощью которого параметры предварительно устанавливаются на заводе в соответствии с желаемой конфигурацией, чтобы помочь сэкономить время на отладку и работу. Он имеет встроенные входные фильтры радиопомех в соответствии со стандартом электромагнитной совместимости для электроприводов с переменной скоростью IEC/EN 61800-3, издание 2, категория C3 в среде 1 или 2. Он весит 13,9 кг, а его размеры составляют: 211 мм в 3 мм в 2 мм. Этот привод был специально разработан для стандартных применений в сегментах рынка водоснабжения и водоотвода, нефти и газа, а также в сферах управления процессами, машинами и зданием.
Технические характеристики
Серия продукта: Easy Altivar 610
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 13,5 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 33,000 см
Длина 1 упаковки: 68,000 см
Вес 1 упаковки: 13,900 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, Окружающая среда 2, категория C3 МЭК 81ЭК-6 60721-3
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 495 мм, 580 мм с пластиной ЭМС
Ширина: 211 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 4<0/2 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 74,500 кг
Глубина: 232 мм
Степень загрязнения: 2 в соответствии с МЭК 6180 двигатели, Синхронные двигатели
Степень защиты: IP20
Тип коннектора: 1 RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение:5,5, Управление:5. Сторона сети, винтовая клемма: 16 мм кв, Двигатель, винтовая клемма: 16 мм кв
Название устройства: ATV610
Местная сигнализация: для локальная диагностика 2 светодиода, для состояние встроенной связи 1 светодиод (желтый), для состояние модуля связи светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 100 м/с 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: 492 В(принудительное охлаждение) при 380 В, частота переключения 380 В, частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналогового входа, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный, 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2, AI3 программно-конфигур. датчик темп. или датчик уровня воды
Конкретное применение изделия: Вентилятор, насос, компрессор, конвейер
Скорость передачи: 4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
Выходное напряжение: <= номинального напряжения питания
0 Us. В - 15...10 % Частота питающей сети: 50...60 Гц +/-5 %
Протокол порта обмена данными: Modbus последовательный
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6 МЭК 60068-2-6
Количество дискретных входов: 6
Тип защиты: Тепловая защита: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/2. кГц регулируемый
Логика дискретных входов: Позитивная логика (источник): DI1... DI6 конфигурированный логический вход, 11 В (состояние 1), Отрицательная логика (приемник): DI1... DI6 конфигурированный логический вход, > 1 В ( 1 В ) логика (источник): DI5, DI6 конфигурированный импульсный вход, 2,5 В (состояние 1)
Метод доступа: Веденный
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: 2-проводящий RS 485 для Modbus последовательный
Максимальный ток переключения при R3 = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 м2: R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 65 дБ в соответствии с 86/188/EEC
Количество адресов: 1…247 для Modbus последовательный
15 gn для 11 мс в соответствии с МЭК 60068-2-27
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15… 45 C (без снижения номинальных характеристик), 45… 60 C (с коэффициентом снижения)
Мощность двигателя [кВт]: 22 кВт для нормального режима работы, 18,5 кВт для тяжелого режима работы
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный в соответствии с МЭК 61800-3 категория C3 с50 м
Количество фаз [л.с.]: 30 л.с для нормального режима работы, 25 л.с для тяжелого режима работы
Вероятный ток КЗ [Isc]: 22 кА
Полная мощность: 28,8 кВА при 460 В (нормальный режим работы), 25,2 кВА при 460 В 46,3 А при 4 кГц для нормального режима работы, 39,2 А при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: RTU для Modbus последовательный
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1... DI6 программируется (<= 30 В), полное сопротивление: 3,5 кОм, DI5, DI6 программируется как импульсный вход: 0… 30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 логический вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI5, DI6 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68 ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит Продолжительность выборки: 5 мс +/- 0,1 вход, 2 мс +/- 0,5 мс (DI1... DI6)конфигурированный - дискретный вход, 5 мс +/- 1 мс (DI5, DI6)конфигурированный - импульсный вход, 10 мс +/- 1 мс (AQ1, AQ2) - аналоговый выход
Количество релейных Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, ток: 41,9 А при 380 В (нормальный режим работы), 36,2 А при 460 В (нормальный режим работы), 36 А при 380 В (трудный режим работы), 31,6 А при 460 В (трудный режим работы) Опциональный модуль: Слот А: коммуникационный модуль, коммуникационный модуль. и аналоговых входов/выходов,Слот А: модуль расширения релейных выходов
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Сменный момент, Оптимизированный режим крутящего момента
Линейное ускорение и замедление: Тип кривой S, U или настроен, Линейная регулировка отдельно от 0.01... ротора: Может быть подавлен, Автоматический при любой нагрузке, Настраиваемый, Не доступен для управления двигателем с пост. магнитами
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 50,9 А в течение 60 с (нормальный режим работы), 58,8 А в течение 60 с (тяжелый режим работы)
Объем охлаждающего frequency: 0,1…500 Гц
количество заданных скоростей: 16 предварительно настроенных скоростей
-
ПроизводительSchneider Electric
-
Номинальный ток (А)42 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)22 кВт
-
Степень пылевлагозащиты IPIP20
-
СерияEasy Altivar 610 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндия
