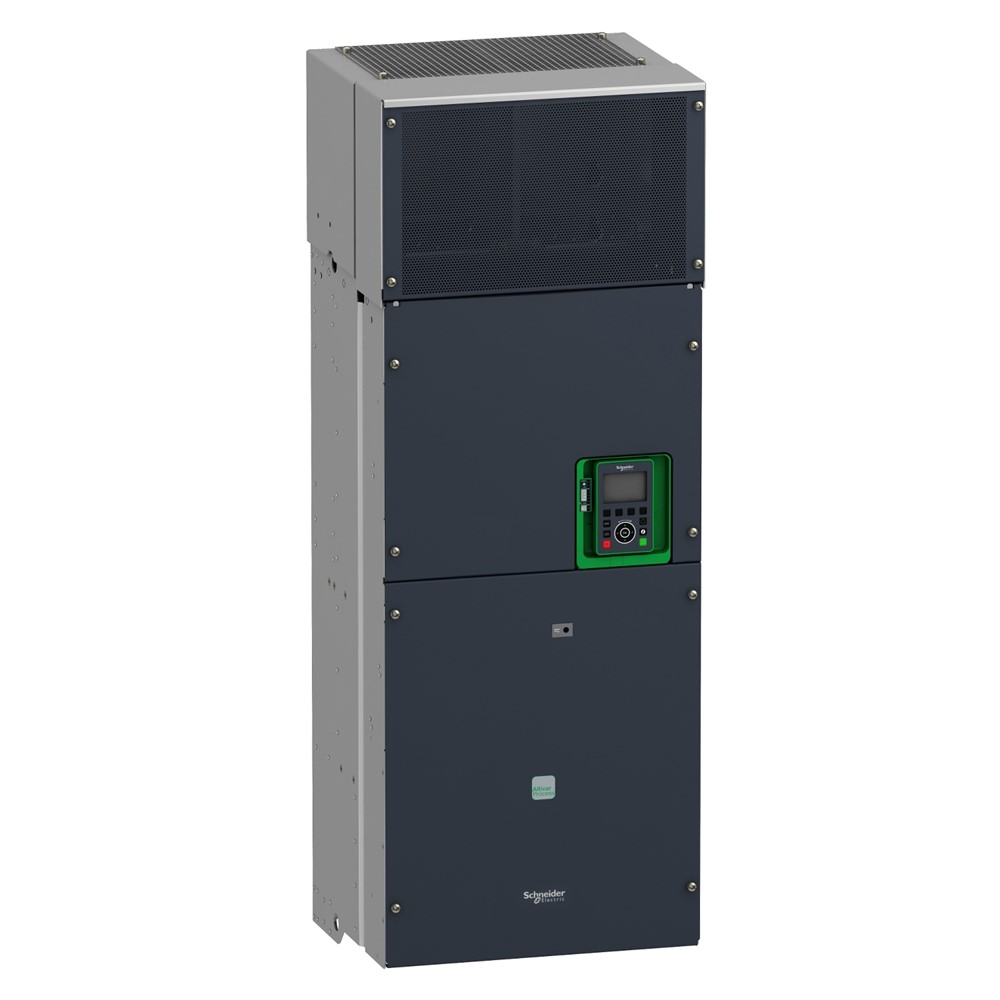

Преобразователь частоты 220кВт 380-480В ATV930, IP00, с тормозным ключом, с ЭМС-фильтром C3 ATV930C22N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот частотный преобразователь Altivar Process ATV900 может питать 3-фазные синхронные и асинхронные двигатели. Он подходит для двигателей с номинальной мощностью до 220 кВт/350 л.с. требуют значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. производительность любого двигателя и полный контроль любого типа соединения в приложениях ведущей/ведомый. интеграцию в архитектуру автоматизации. Он предназначен для установки на стене в вертикальном положении (+/- 10°).
Технические характеристики
Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 172 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 60 см
Длина 1 упаковки: 141 см
Вес 1 упаковки: 183 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 61800-5-1, МЭК 6 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: CSA, TUV, UL
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 1195 мм
Ширина: 440 мм
загрязнение: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, Синхронные двигатели
Степень защиты: UL тип 1
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания
> Управление винтовая клемма 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 2 x 150 мм кв/2 x 350 kcmil, Двигатель винтовая клемма 2 x 150 мм кв/2 x 350 kcmil, Звено постоянного 350 kcmil
Область применения продукта: Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Наличие напряжения: 1 СВЕТОДИОД (красный), (двухцветный), Состояние модуля связи: 4 СВЕТДИОД (двухцветный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -25…70 C
высота:0 характеристик, 1000...3000 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4-6 класс 3C2 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S2 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: Принудительное охлаждение: 5030 В при 380 В, частота переключения 2,5 кГ В, частота переключения 2,5 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AQ1, AQ2: +/- 0.2 % для аналогового выхода
Время обновления:Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кО , 2 AI3 программно-конфигурированный ток: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит Конкретное применение изделия: Промышленные технологические процесс Скорость передачи: 10/100 Мбит/с для Ethernet IP/Modbus 38.4 кбит/с для Modbus последовательный
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Протокол порта обмена данными: Modbus последовательный, Modbus TCP, EtherNet/IP
Виброустойчивость: 1,5 мм от вершины до 10 мкг 60068-2-6, 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход DQ+ 0 В1 м0 импульсный выход DQ+ 0…30 кГц <= 30 В постоянный ток 20 мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловой Перегрев: привод, перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи 8/8 кГц регулируемый, 2,5..8 кГц с коэффициентом снижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0, 0) , (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 4-провідРелейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/ ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2, R3 при 3 30 В постоянный ток, Релейный выход R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2, R3 при индуктивной нагрузке 73 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входящий ток: 397,0 А
Точность: +/- 0.6 % AI , 0 +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -10…40 C (без снижения номинальных характеристик), 40…60 C
Мощность двигателя [кВт]: 220,0 кВт для нормального режима работы, 160,0 кВт для тяжелого режима работы
Выполнение: Стандартная версия, С тормозным модулем
Количество фаз сети: 3 фазы
Вероятный ток КЗ [Isc]: 50 кА<8/ 4 (нормальный режим работы), 187 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 302 А при 2,5 кГц для тяжелый режим работы, 427 А при 2,5 кГц для нормальный режим работы
Сопротивление изоляции: > 1 МОм 500. на землю
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1...DI8 программный, 2 сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В... ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода: 1 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит Продолжительность выборки:2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход, 5 мс +/- 1 мс (DI7, DI8) - импульсный вход, 1 мс +/- 1 мс (AI1, AI2, AI3) - аналоговый вход, 5 мс +/- 1 мс (AQ1, A 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 1000000 циклов, Конфигурируемая релейная 1000000 циклов
Линейный ток: 397,0 А при 380 В (нормальный режим работы), 296,0 А при 380 В (трудный режим работы), 324,0 А при 480 В (нормальный режим работы), 246,0 А при 480 В (трудный коммуникационный модуль для Profibus DP V1, Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для DeviceNet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ45, Слот А: коммуникационный модуль для CANopen SUB винтовые клеммы, Слот A/ слот B/ слот C: модуль расширения цифровых и аналоговых вх/вых, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, Слот B: модуль аналогового энкодера (эксплуатация: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2...13 Гц
Макс. ускорение при вибронапрузе?0 Гц
Макс. Сменный момент, Оптимизированный режим крутящего момента
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Автоматический при любом нагрузке. подавленный
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480,0 В
Максимальный ток переходного процесса: 453 А в течение 6 в течение 6 (нормальный режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 302,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (:Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
С функцией безопасного направления (SDI): Нет)
Контур регулировки: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -25…70 C
Объем охлаждающего воздуха действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
Базовый ток нагрузки при низком пе: 427,0 А
-
ПроизводительSchneider Electric
-
Номинальный ток (А)427 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)220 В
-
Степень пылевлагозащиты IPIP00
-
СерияAltivar Process ATV900 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаКитай
