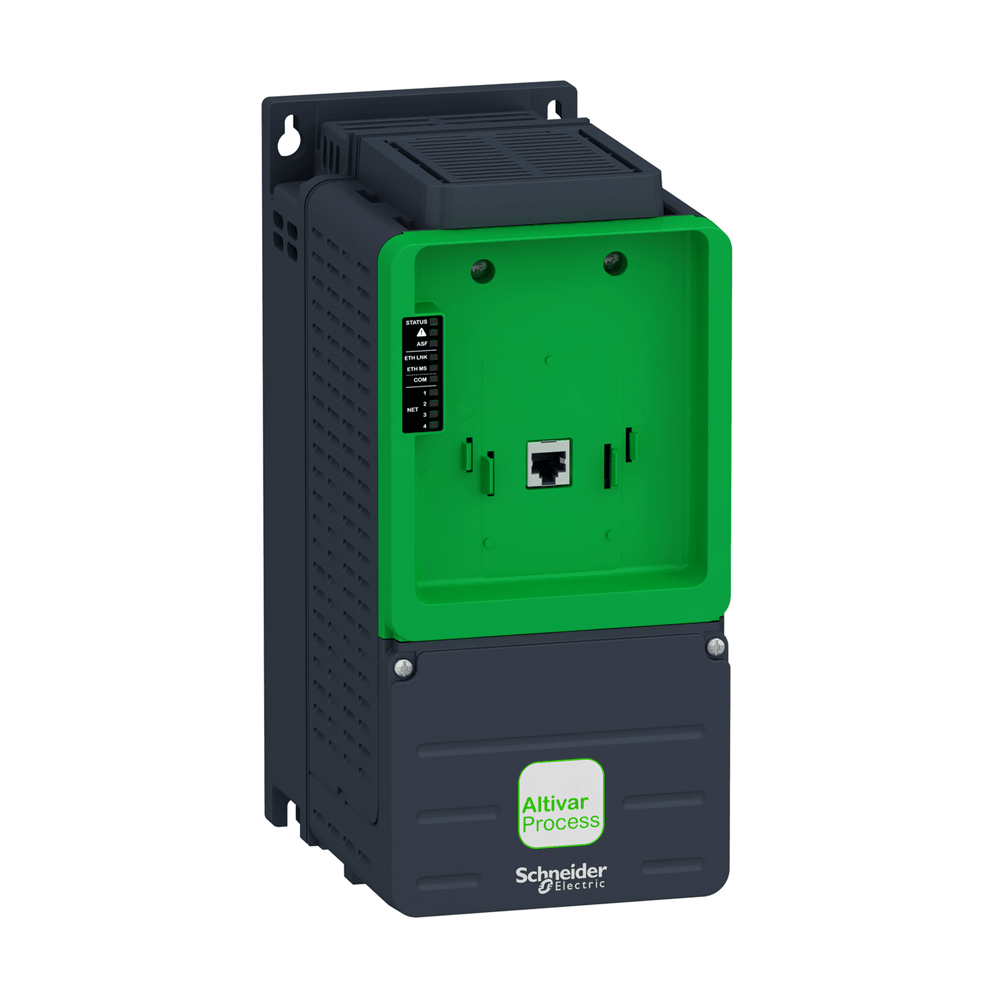

Преобразователь частоты 2.2кВт 380-480В ATV630, интеграция в шкафу, IP20, с ЭМС-фильтром C2 ATV630U22N4Z
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 3,7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 30,500 см
Длина 1 упаковки: 41,000 см
Вес 1 упаковки: 5,312 кг
Способ крепления: Монтаж в шкаф
Стандарты: UL 508C, МЭК 61800-3, IEC2 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: ATEX INERIS, CS, DNV-GL
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 285 мм
Ширина: 130 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 72,00 см
Длина 2 упаковки: 60,000 см
Вес 2 упаковки: 43,772 кг
Глубина: 196 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, радиатором
Степень защиты: IP20 в соответствии с МЭК 61800-5-1, IP20 в соответствии с МЭК 60529
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Mod управление
Маркировка: CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Двигатель винтовая клемма 2.5...6 мм кв/AWG 14...AWG 10, Бок сети винт. 10
Название устройства: ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Температура окружающего воздуха для хранения: -40… 70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4- уровень 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 30 В при 380 В, частота переключения 4 кГц, Принудительное охлаждение: 60 В при 380 В,частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AO1, AO2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 0 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Modbus TCP, Modbus последовательный, Ethernet
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Г6) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходными фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Перенапряжение в привод: в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: привод
Частота переключения: 2..12 кГц регулируемый, 4..12 кГц с коэффициентом снижения
Логика дискретных входов: Позитивная логика1(1) Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < 10 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплекс TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания,Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при 3 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R => 7 Уровень шума: 54,5 дБ
Количество адресов: 1…247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входящий ток: 4,3 А
Тип охлаждения: +6 Принудительное охлаждение: Принудительное охлаждение: AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…5 коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3
Способ сборки: С Способ сборки: [кВт]: 2,2 кВт (нормальный режим работы), 1,5 кВт (тяжелый режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 10 м в соответствии с МЭК 61800-3 категория C2, Встроенный с 50 м в соответствии с МЭК 61800-3 категория сети: 3 фазы
Мощность двигателя [л.с.]: 3 л.с нормальный режим работы, 2 л.с. Максимальный ток в установившемся режиме: 5,6 А при 4 кГц для нормального режима работы, 4 А при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц= 34 Совместимость входов: DI1...DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI5, DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналог AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+--, 30 В DQ+: 100 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) (AO1) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R2: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально0 логика R3: реле последовательности нормально открытый электрическая долговечность 100000 циклов
Линейный ток: 4,3 А при 380 В (нормальный режим работы), 3,8 А при 480 В (нормальный режим работы), 3,1 А при 380 В (трудный режим работы), 2,9 А двигателей АС-3: 2,2…3 кВт в380…440 В 3 фазы, 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Стандарт постоянного крутящего момента момент
Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Автоматический при любой нагрузке, Настраиваемый, Недоступный для управления двигателем с пост/ переключение: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 6 А в течение 60 с (тяжелый режим работы), 6,2 А в течение 60 с (нормальный режим работы)
Контур регулировки: Регулируемый ПОД-регулятор<8/< Об/об< преобразователя частоты:Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
-
ПроизводительSchneider Electric
-
Номинальный ток (А)5.6 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)2.2 кВт
-
Степень пылевлагозащиты IPIP21
-
СерияAltivar Process ATV600 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
