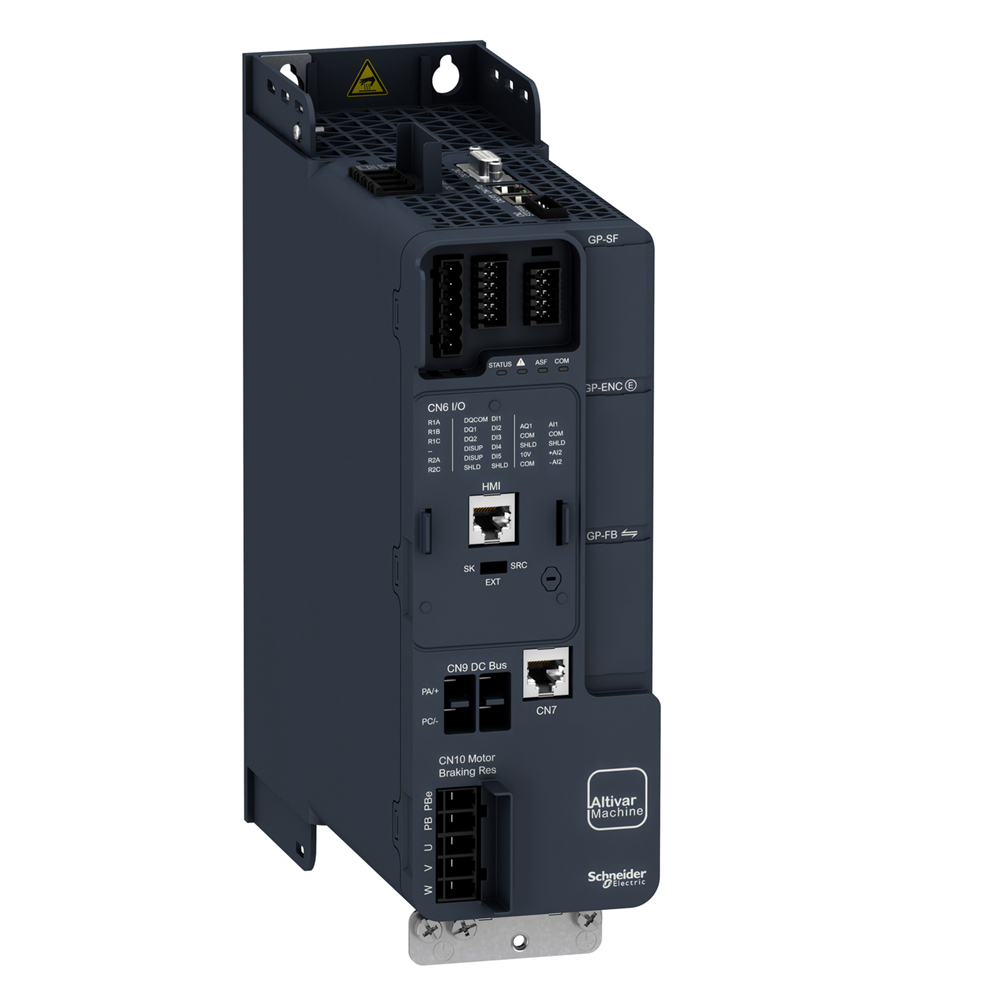

Преобразователь частоты 2.2кВт 380-480В ATV340, IP20, с ЭМС-фильтром кат. C3 ATV340U22N4

Этот частотный преобразователь Altivar 340 может питать 3-фазные синхронные и асинхронные двигатели с разомкнутым или замкнутым контуром управления. Приводы Altivar Machine ATV340 стандартно имеют режим работы "Тяжелый". Он работает с номинальной мощностью до 2,2 кВт/3 лошадиных сил и номинальным напряжением от 380 В до 480 В переменного тока. ATV340 был разработан, чтобы удовлетворить потребности применения в суровых средах, таких как вибрация, единичные ударные нагрузки и токопроводящая пыль, и где требуется высокая термостойкость до 60 °C. Этот продукт стандартно интегрирует протоколы связи в последовательной линии Modbus. Он весит 1,8 кг и имеет следующие размеры: ширина 85 мм, высота 270 мм, глубина 232,5 мм. ATV340 содержит функции и особенности, пригодные для наиболее распространенных применений, включая упаковку, транспортировку материалов, обработку материалов, подъемные механизмы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости, электромагнитных излучений), IEC 60721-3, IEC 61508, IEC 13849-1. Она также имеет сертификаты CE, UL, CSA и TUV. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Он полностью интегрирован в EcoStruxure Machine от Schneider Electric через DTM. Можно настраивать, контролировать и диагностировать приводы ATV340 непосредственно в программном обеспечении SoMachine и SoMove с помощью того же блока программного обеспечения (DTM). Он экологически чист и отвечает таким директивам, как RoHS по защите окружающей среды.

Технические характеристики

Серия продукта: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 1,8 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,000 см
Длина 1 упаковки: 32,000 см
Вес 1 упаковки: 2,490 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3 13849-1, UL 618000-5-1, UL 508C
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 270,0 мм
P06
Количество единиц в 2 упаковке: 14
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 47,86 мм
Степень загрязнения: 2
Категория перенапряжения: Класс III
Тип коннектора: 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Сторона сети винтовая клемма 1.5...4 мм винтовая клемма 4...6 мм кв/AWG 12...AWG 10, Двигатель винтовая клемма 1.5...4 мм кв/AWG 14...AWG 12, Управление винтовая клемма 0.2...2.5 мм кв/AWG 24...AWG 12 Высота над уровнем моря: <= 3000 м со снижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 6-3 переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 65 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 65 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 80 В при 380 В, частота переключения: 80 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 2
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом,2 датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48 питание: 50...60 Гц +/- 5 %
Номинальный выходной ток: 5,6 А
Протокол порта обмена данными: Modbus последовательный
Количество дискретных входов: 5
Количество дискретных выходов: 2,0
Тип дискретного выхода: D Программируемый выход DQ мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току между фазами двигателя и землей: привод, Перегрузка по току между фазами двигателя привод, Краткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости: привод, Обрыв в цепи управления: привод
Частота перемыка. 4..16 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведомый Modbus RTU
Аппаратный интерфейс: 2-проводной RS 485
Максимальный ток переключения: Релейный выход R1C при 1 : 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход , L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 30 В постоянный ток, Релей 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 55,4 дБ
Количество адрес: 8,4 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…50 C без снижения номинальных (вертикальное положение)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 3 кВт для нормальный режим работы, 2,2 кВт для тяжелого режима работы
Выполнение: Стандартная версия
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 3 л.с для нормального режима работы, 3 л.с для тяжелого режима работы
Вероятный ток КЗ [Isc]: 5 кА Вт/ч 8 режим работы), 5,5 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 7,2 А при 4 кГц для нормальный режим работы, 5,6 А при 4 кГц для тяжелый режим работы
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление
Тип аналогового выхода: Программно-кон0 полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит
Количество релейных выходов: 2
Тип релейного выхода: Релейные выходы R1A 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 8,4 А при 380 В без сетевого дросселя (тяжелый режим работы), 6,6 А при 480 В без сетевого дросселя 8 сетевым дросселем (нормальный режим работы), 5,3 А при 480 В с внешним сетевым дросселем (нормальный режим работы), 5,1 А при 380 В с внешним сетевым дросселем (тяжелый режим работы), 4,1 А при 480 В с внешним сетевым дросселем< модуль> Profibus DP V1, Коммуникационный модуль, Profinet, Коммуникационный модуль, DeviceNet, Коммуникационный модуль, CANopen, Коммуникационный модуль, EtherCAT
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Максим 3S3 вибрационном наване: 1,5 мм при 2...9 Гц
Макс. минимальная ширина отметки: IP20
Возможная работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента, Сменный момент
Максимальная выходная частота: 0,599 кГц
Линейный 0.01...9999 с, Тип кривой S, U или настроенный
Компенсация скольжения ротора: Может быть подавлен, Автоматический при любой нагрузке, Недоступен для управления двигателем с постмагнитами, Настраиваемый
Номинальная частота переключения:4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480 В
Максимальный ток переходного процесса: 7,9 А в течение 60 с (нормальный режим работы), 9,7 А в течение 2 с (нор (тяжелый режим работы), 8 А в течение 60 с (тяжелый режим работы)
Базовый ток нагрузки при высоком пе: 5,6 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного (SDI): Нет
Контур регулировки: Регулируемый ПИД-регулятор
Температура среды при транспортировке: -40…70 C
Объем охлаждающего воздуха: 18,0 м?/час
Форма управляющего действия синхронным двигателем: Реактивный двигатель, Двигатель с постой (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 7,2 А

Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 7,2 А

Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 7,2 А
