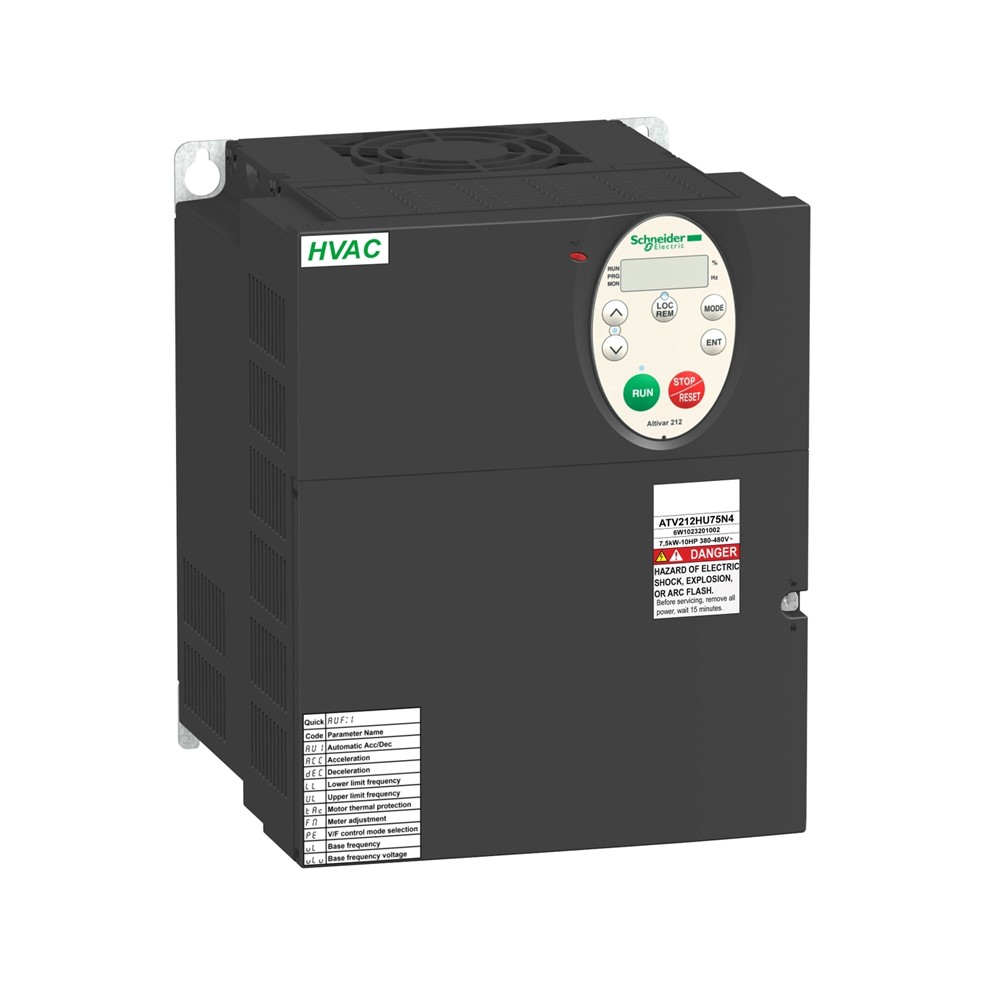

Преобразователь частоты 2.2кВт 380-480В ATV212, IP21, с ЭМС-фильтром кат. C2/C3 ATV212HU22N4

Этот частотный преобразователь Altivar 212 может питать 3-фазные асинхронные двигатели. Индекс защиты IP21 и встроенный фильтр ЭМС. Он работает с номинальной мощностью до 2,2 кВт/3 лошадиные силы и номинальным напряжением от 380 В до 480 В переменного тока. Его конструкция базируется на эко-энергии со снижением потребления энергии до 70% по сравнению с обычной системой управления. Благодаря технологии уменьшения температуры нагрева кабеля привод Altivar 212 обеспечивает мгновенную работу без сбоев, избегая дополнительных опций, таких как сетевой дроссель или дроссель постоянного тока, для работы с гармониками тока. Он весит 2 кг, его размеры составляют 107 мм в ширину, 143 мм в высоту и 150 мм в глубину. Он специально разработан для наиболее распространенных применений управления жидкостями в зданиях третичного сектора (HVAC), таких как отопление, вентиляция, кондиционирование воздуха и насосы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости и электромагнитных излучений). Она также имеет сертификаты CE, UL, CSA, C-Tick и NOM. Altivar 212 предлагает дополнительные дроссели двигателя, которые могут увеличить максимальную длину кабеля между приводом и двигателем и ограничить помехи на клеммах двигателя. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Его также можно установить непосредственно на DIN-рейку шириной 35 мм благодаря комплектуемому отдельному заказу VW3A31852. Привод Altivar 212 можно легко адаптировать ко всем системам управления зданием благодаря многочисленным стандартным функциям и протоколам связи, Modbus, METASYS N2, APOGEE FLN P1 и BACnet. Он экологически чист и отвечает таким директивам, как RoHS, WEEE и т.д., касающиеся защиты окружающей среды.

Технические характеристики

Серия продукта: Altivar 212
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 2 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 18,000 см8
Ширина Длина 1 упаковки: 21,200 см
Вес 1 упаковки: 1,950 кг
Гарантия: 18 месяцев
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 61800-3 среды 1 категории C2, МЭК 2 61800-3, МЭК 61800-3 среды 2 категории C3, МЭК 61800-3 среды 1, категория C1, МЭК 61800-3 среды 1 категории C3, МЭК 61800-3 категория C3, МЭК 61800-3 среды 2 категории C1, UL МЭК 61800-3 среды 1 категории C3, МЭК 61800-3 категория C2, МЭК 61800-3 среды 2 категории C2, МЭК 61800-3 среды 2 категории C3, EN 55011 класс A группа 1, МЭК 61800-3 среды 2 категории C2, МЭК 61800-5-1, МЭК 61800-3 категория C2, МЭК 61800-3 среды 1, категория C1
Сертификация изделия: CSA, NOM 117, UL, C-Tick
Рабочее положение: Вертикальное, +/- 10 градусов
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 27
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см6/2 Глубина: 150 мм Степень загрязнения: 3 в соответствии с МЭК 61800-5-1 Момент затяжки: 1,3 Н.м, 11.5 дюйм*фунт (L1/R, L2/S, L3/T), 0,6 Н.м (VIA, V F, R, RES)
Назначение продукта: Асинхронные двигатели
Степень защиты: IP20 в верхней части без глухой пластины на крышке в соответствии с МЭК 61800-5-1, IP20 в верхней части без глухой пластины на крышке в соответствии с МЭК 6058-1, IP20 в соответствии с МЭК 60529, IP41 в верхней части в соответствии с МЭК 61800-5-1, IP41 в верхней части в соответствии с МЭК 60529
Тип коннектора: 1 открытый стиль, 1 RJ45
Изоляция: Электрическая между силовой частью и системой управления
соединение: VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES клемма 2,5 мм кв/AWG 14, L1/R, L2/S, L3/T клемма 6 мм кв/AWG 10
Название устройства: ATV212<6/5 сигнализация: для звена постоянного тока под напряжением 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3, 5…95 % без капель воды в соответствии с МЭК 60068-2-3
Температура окружающего уровнем моря: 1000...3000 м 2000 м для распределительной сети с угловым заземлением с уменьшением тока на 1% на 100 м,<= 1000 м без снижения номинальных характеристик
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5 в соответствии с МЭК 61000-4-11
Характеристики внешней среды: Классы 3C1 в соответствии с МЭК 60721-3-3, Классы 3S2 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: 103 В
Количество аналоговых входов: +/- 0,15 % максимального значения для входа, VIB: +/- 0,15 % максимального значения для входа, FM: +/- 0.2 % для выхода
Количество аналоговых выходов: 1
Тип аналогового входа: VIA конфигурированное переключателем напряжение: 0...10 В постоянный ток 0,0 В разрешение 10 бит, VIB конфигурированное напряжение: 0...10 В постоянный ток 24 В макс, полное сопротивление: 30000 Ом, разрешение 10 бит, VIB конфигурированный датчик PTC: 0...6 измерений, полное сопротивление: 1500 Ом,0 сопротивление: 250 Ом, разрешение 10 бит
Конкретное применение изделия: Насосы и вентиляторы в системах отопления, вентиляции
Скорость передачи: 9600 бит/с или 19200 бит/с
Выходное напряжение: <= номинальное напряжение: (06), Читать идентификацию устройства (43), Настройка простоя от 0,1 до 100 с, Чтение регистров хранения (03), максимум 2 слова, Запись нескольких регистров (16), максимум 2 слова, Мониторинг запрещен
[Us] номинальное напряжение питания: 8/80. напряжения питания: 323… 528
Частота питающей сети: 50...60 Гц - 5...5 %
Протокол порта обмена данными: BACnet, LonWorks, Modbus, METASYS N2, APOGEE FLN
Виброустойчивость: 1,5 мм (f= 3…13 Гц) в соответствии с МЭК 2-8 13…200 Гц) в соответствии с МЭК 60068-2-8
Тип кабеля: Без монтажного комплекта 1 провод(ы) кабель IEC при 45 C, медь 90 C / XLPE/EPR, Без монтажного комплекта 1 провод(ы) кабель IEC при 45 C, мед 7 провод(ы) UL 508 кабель при 40 C, медь 75 C / ПВХ
Время реакции: FM 2 мс, отклонение +/- 0,5 мс для аналоговый выход(ов), FLA, FLC 7 мс, отклонение +/- 0,5 мс для дискретного выхода(ов), FLB дискретный выход(ов), RY, RC 7 мс, отклонение +/- 0,5 мс для дискретный выход(ов)
Количество дискретных выходов: 2
Тип дискретного выхода: Конфигурированная релейная логика: (FLA, FLC) нормально открытый - 100000 циклов,Конфигурированная релейная логика: (FLB, FLC) нормально закрытый - 100000 циклов, Конфигурированная релейная логика: (RY, RC) нормально открытый - 100000 циклов
Тип защиты: Защита от перегрева: привод, Тепловая защита: привод, Короткое замыкание между фазами двигателя: выходн. фазами и землей: привод, Перенапряжение в цепи постоянного тока: привод, Обрыв в цепи управления: привод, От превышения допустимой скорости: привод, Перенапряжение и недонапряжение в сети: привод, Недонапряжение в сети: привод, От потери входной фазы: привод, Тепловая защита: двигатель, Обрыв фазы двигателя: двигатель, С

6...16 кГц регулируемый, 12..16 кГц с коэффициентом снижения
Логика дискретных входов: Положительная логика (источник) (F, R, RES), = 11 В (состояние 1), Отрицательная логика (приемник) (F, R, RES), >= 1 1)
Формат данных: 8 бит, 1 стоп, нечетный/четный, без конфигурации. четности
Питание: Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 А, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: 2-проводящий RS 485
Максимальный ток переключения: 5 А при 250 В переменный ток при резистивной нагрузке - cos phi = 1 - L/R = 0 мс (FL, R), 5 А при 30 В постоянный ток при резист/ (FL, R), 2 А при 250 В переменный ток при индуктивной нагрузке - cos phi = 0,4 - L/R = 7 мс (FL, R), 2 А при 30 В постоянный ток при индуктивной нагрузке - cos phi = 0,4 - L/R = 7 мс (FL, R) 86/188/EEC
Количество адресов: 1…247
Электрическая прочность изоляции: 3535 В постоянный ток между заземлением и клеммами питания, 5092 В постоянный ток между управлением и клеммами питания
Удароустойчивость: 15 gn для 60068-2-27
Конкретное применение: Система отопления, вентиляции и кондиционирования
Точность: +/- 0.6 % (VIA) для температуры 60 °C, +/- 0.6 % (VIB) для температуры 60 °C, +/- 1 % (FM) для температуры 60 °C
Рабочая температура воздуха: -10…40 C (без снижения номинальных характеристик), 40…50 C (с коэффициентом снижения)
Воздушный поток: 35 м?/ч
Способ сборки: С теплоотводным радиатором
Тип пускателя двигателя: Преобразователь частоты
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 3 л.с
Вероятный ток КЗ [Isc]: 5 кА
Полная мощность: 3,9 кВА при 380 В
Максимальный ток1 А при 380 В, 5,1 А при 460 В
Сопротивление изоляции: >= 1 мОм 500 В DC за 1 мин.
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,024/50 Гц
Кадр данных сопротивление
Тип дискретного входа: F программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом, R программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом, RES программируемое 24 В постоянное напряжение, Ом
Тип аналогового выхода: FM конфигурированное переключателем напряжение 0...10 В постоянный ток, полное сопротивление: 7620 Ом, разрешение 10 бит, FM конфигурированный переключателем ток 0...20 мА, полное сопротивление: 970 Ом, разрешение 1/2 0,5 мс F дискретный, 2 мс +/- 0,5 мс R дискретный, 2 мс +/- 0,5 мс RES дискретный, 3,5 мс +/- 0,5 мс VIA аналоговый, 22 мс +/- 0,5 мс VIB аналоговый
Линейный ток : 3, 3
диапазон мощности двигателей АС-3: 2,2…3 кВт в380…440 В 3 фазы, 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр: Встроенный фильтр ЭМС класса IP21
Исходная частота привода: 0,5…200 Гц
Скоростной диапазон: 1…10
Форма управляющего действия асинхронным двигателем: Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 5 точек, Векторное (U/f) – энергосбереж., квадрат. U/f, Отношение напряженное/частота, 2 точки
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический на основе нагрузки, Линейная регулировка отдельно от 0.01...3200 с< скалярном управлении U/f, Настраиваемый, Автоматический при любой нагрузке
Номинальная частота переключения: 12 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 5,6 А для 60 с
Контур регулирования: Регулируемый 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление/ момента: +/- 15%

полное сопротивление: 4700 Ом, R программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом, RES программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом<0/> Тип аналогового выхода:0 FM полное сопротивление: 7620 Ом, разрешение 10 бит, FM конфигурированный переключателем ток 0...20 мА, полное сопротивление: 970 Ом, разрешение 10 бит Продолжительность выборки: 2 мс +/- 0,5 мс F дискретный, 2 мс +/- 0,5 мс RES дискретный, 3,5 мс +/- 0,5 мс VIA аналоговый, 22 мс +/- 0,5 мс VIB аналоговый Линейный ток: 3,6 А при 480 В, 4,6 А при 380 В
диапазон мощности двигателей АС-3,4 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C2
Обнаружена минимальная ширина отметки: IP21<0/> Выходная частота привода: 0,5с… 1…10
Форма управляющего действия асинхронным двигателем: Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 5 точек, Векторное управление с датчиком, стандартный, Скалярное управление (U/f) - энергосбереж., квадратный. превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический на основе нагрузки, Линейная регулировка отдельно от 0.01...3200 с
Компенсация скольжения ротора: Недоступный при скалярном управлении нагрузке
Номинальная частота переключения: 12 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 5,6 А для 60 с
Контур регулировки: Регулируемый ПИ-регулятор
Точность скорости: +/- 10 % от номинального Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление, вентиляция и кондиционирование насос
Точность крутящего момента:полное сопротивление: 4700 Ом, R программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом, RES программируемое 24 В постоянное напряжение, с ПЛК уровня 1, полное сопротивление: 4700 Ом<0/> Тип аналогового выхода:0 FM полное сопротивление: 7620 Ом, разрешение 10 бит, FM конфигурированный переключателем ток 0...20 мА, полное сопротивление: 970 Ом, разрешение 10 бит Продолжительность выборки: 2 мс +/- 0,5 мс F дискретный, 2 мс +/- 0,5 мс RES дискретный, 3,5 мс +/- 0,5 мс VIA аналоговый, 22 мс +/- 0,5 мс VIB аналоговый Линейный ток: 3,6 А при 480 В, 4,6 А при 380 В
диапазон мощности двигателей АС-3,4 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C2
Обнаружена минимальная ширина отметки: IP21<0/> Выходная частота привода: 0,5с… 1…10
Форма управляющего действия асинхронным двигателем: Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 5 точек, Векторное управление с датчиком, стандартный, Скалярное управление (U/f) - энергосбереж., квадрат. U/f, Отношение напряженное/частота, 2 точки
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический на основе нагрузки, Линейная регулировка отдельно от 0.01...3200 с< скалярном управлении U/f, Настраиваемый, Автоматический при любой нагрузке
Номинальная частота переключения: 12 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 5,6 А для 60 с
Контур регулирования: Регулируемый 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление/ момента: +/- 15%

6 А при 380 В
диапазон мощности двигателей АС-3: 2,2…3 кВт в380…440 В 3 фазы, 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр ширина отметки: IP21
Исходная частота привода: 0,5…200 Гц
Скоростной диапазон: 1…10
Форма управляющего действия асинхронным двигателем: Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 5 точек управление (U/f) – энергосбереж., квадрат. U/f, Отношение напряженное/частота, 2 точки
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический на основе нагрузки, Линейная регулировка отдельно от 0.01...3200 с< скалярном управлении U/f, Настраиваемый, Автоматический при любой нагрузке
Номинальная частота переключения: 12 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 5,6 А для 60 с
Контур регулирования: Регулируемый 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление/ момента: +/- 15%

6 А при 380 В
диапазон мощности двигателей АС-3: 2,2…3 кВт в380…440 В 3 фазы, 2,2…3 кВт в480…500 В 3 фазы
Опциональный модуль: Коммуникационный модуль для LonWorks
Электромагнитный фильтр ширина отметки: IP21
Исходная частота привода: 0,5…200 Гц
Скоростной диапазон: 1…10
Форма управляющего действия асинхронным двигателем: Скалярное управление (U/f), автоматическая компенсация IR, Отношение напряженное/частота, 5 точек управление (U/f) – энергосбереж., квадрат. U/f, Отношение напряженное/частота, 2 точки
Кратковременное превышение момента: 120 % от номинального момента двигателя +/- 10 % для 60 с
Линейное ускорение и замедление: Автоматический на основе нагрузки, Линейная регулировка отдельно от 0.01...3200 с< скалярном управлении U/f, Настраиваемый, Автоматический при любой нагрузке
Номинальная частота переключения: 12 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 5,6 А для 60 с
Контур регулирования: Регулируемый 10 % от номинального скольжения 0,2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление/ момента: +/- 15%

2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление, вентиляция и кондиционирование насос
2 Тн до Тн
Функциональность: Средний
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование компрессор для скручивания, Здание - отопление, вентиляция и кондиционирование вентилятор, Здание - отопление, вентиляция и кондиционирование насос
